커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SJC Series SJC Series(메인)

죠 커플링

  • SJC – 2D (.dwg)
  • SJC – 3D (.step)

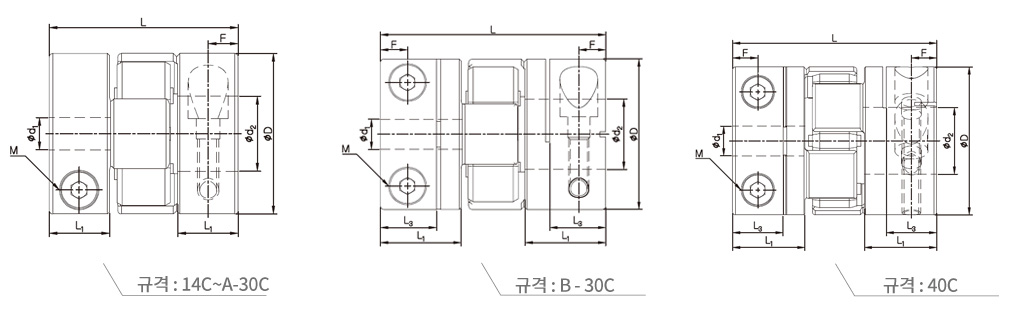

클램프 타입

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m) 		최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2) 		비틀림
강성
(N·m/rad) 		질량
(g)		 미스얼라이먼트허용치 클램프
분리
D L L1 L3 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SJC-14C-BL 14 22 7 – 3.5 M2 0.5 2 4 22,000 1.6×10-7 22 6 1 0.05 -0.2 ~ +0.6 X
SJC-14C-GR 14 22 7 – 3.5 M2 0.5 2 4 22,000 1.6×10-7 25 6 1 0.05 -0.2 ~ +0.6 X
SJC-14C-RD 14 22 7 – 3.5 M2 0.5 2.5 5 22,000 1.6×10-7 34 6 1 0.03 -0.2 ~ +0.6 X
SJC-20C-BL 20 30 10 – 5 M2.6 1 4 8 15,000 1.1×10-6 50 19 1 0.07 -0.3 ~ +0.8 X
SJC-20C-GR 20 30 10 – 5 M2.6 1 4 8 15,000 1.1×10-6 60 19 1 0.07 -0.3 ~ +0.8 X
SJC-20C-RD 20 30 10 – 5 M2.6 1 6 12 15,000 1.1×10-6 74 19 1 0.05 -0.3 ~ +0.8 X
SJC-25C-BL 25 31.3 10 – 5 M3 1.7 9 18 13,000 2.4×10-6 220 25 1 0.07 -0.4 ~ +1.0 X
SJC-25C-GR 25 31.3 10 – 5 M3 1.7 9 18 13,000 2.4×10-6 260 25 1 0.07 -0.4 ~ +1.0 X
SJC-25C-RD 25 31.3 10 – 5 M3 1.7 12 24 13,000 2.4×10-6 300 25 1 0.05 -0.4 ~ +1.0 X
SJCA-30C-BL 30 35.3 11.3 – 5.6 M4 3.5 12 24 10,000 6.2×10-6 170 50 1 0.08 -0.4 ~ +1.0 X
SJCA-30C-GR 30 35.3 11.3 – 5.6 M4 3.5 12 24 10,000 6.2×10-6 200 50 1 0.08 -0.4 ~ +1.0 X
SJCA-30C-RD 30 35.3 11.3 – 5.6 M4 3.5 16 32 10,000 6.2×10-6 220 50 1 0.06 -0.4 ~ +1.0 X
SJCB-30C-BL 30 44.7 16 11.1 5.4 M4 3.5 12 24 10,000 7.5×10-6 170 55 1 0.08 -0.4 ~ +1.0 ○
SJCB-30C-GR 30 44.7 16 11.1 5.4 M4 3.5 12 24 10,000 7.5×10-6 200 55 1 0.08 -0.4 ~ +1.0 ○
SJCB-30C-RD 30 44.7 16 11.1 5.4 M4 3.5 16 32 10,000 7.5×10-6 220 55 1 0.06 -0.4 ~ +1.0 ○
SJCA-40C-BL 40 55 19.5 13.6 6.8 M5 8 17 34 8,500 3.1×10-5 1,500 135 1 0.06 -0.5 ~ +1.2 ○
SJCA-40C-GR 40 55 19.5 13.6 6.8 M5 8 17 34 8,500 3.1×10-5 1,600 135 1 0.06 -0.5 ~ +1.2 ○
SJCA-40C-RD 40 55 19.5 13.6 6.8 M5 8 21 42 8,500 3.1×10-5 1,750 135 1 0.04 -0.5 ~ +1.2 ○
SJCB-40C-BL 40 66 25 16.5 8.4 M5 8 17 34 8,500 3.9×10-5 1,500 160 1 0.06 -0.5 ~ +1.2 ○
SJCB-40C-GR 40 66 25 16.5 8.4 M5 8 17 34 8,500 3.9×10-5 1,600 160 1 0.06 -0.5 ~ +1.2 ○
SJCB-40C-RD 40 66 25 16.5 8.4 M5 8 21 42 8,500 3.9×10-5 1,750 160 1 0.04 -0.5 ~ +1.2 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 14 15 16 18
SJC□-14C ● ● ● ●
SJC□-20C ● ● ● ● ● ● ●
SJC□-25C ● ● ● ● ● ● ● ●
SJC□-30C ● ● ● ● ● ● ● ● ● ●
SJC□-40C ● ● ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.

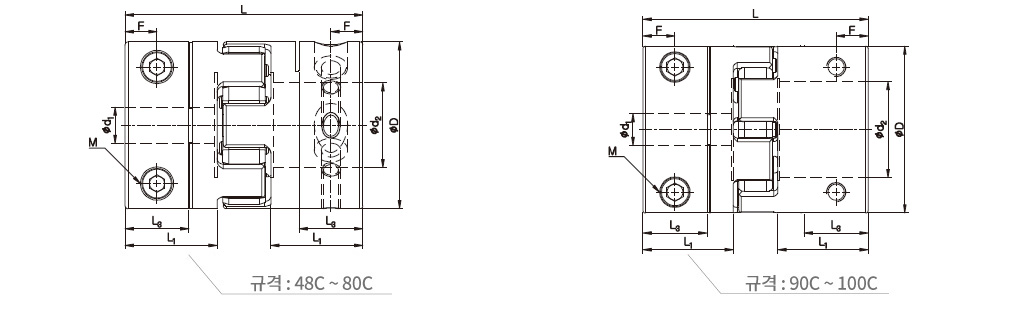

클램프 타입

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 상용
토크
(N·m)		 최대
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2)		 비틀림
강성
(N·m/rad)		 질량
(g)		 미스얼라이먼트허용치 클램프
분리
D L D2 L1 L3 F 사이즈 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드
플레이
(mm)
SJC-48C-BL 48 66.8 – 25.3 17.4 9 M6 13 35 70 7,000 8.2×10-5 1,800 224 1 0.08 -0.6 ~ +1.3 ○
SJC-48C-GR 48 66.8 – 25.3 17.4 9 M6 13 35 70 7,000 8.2×10-5 2,800 224 1 0.08 -0.6 ~ +1.3 ○
SJC-48C-RD 48 66.8 – 25.3 17.4 9 M6 13 40 80 7,000 8.2×10-5 3,600 224 1 0.05 -0.6 ~ +1.3 ○
SJC-55C-BL 55 78.3 – 30.3 21 10.5 M6 13 60 120 6,500 1.6×10-4 3,000 330 1 0.09 -0.5 ~ +1.4 ○
SJC-55C-DG 55 78.3 – 30.3 21 10.5 M6 13 60 120 6,500 1.6×10-4 4,500 330 1 0.08 -0.5 ~ +1.4 ○
SJC-55C-GR 55 78.3 – 30.3 21 10.5 M6 13 60 120 6,500 1.6×10-4 4,500 330 1 0.09 -0.5 ~ +1.4 ○
SJC-55C-RD 55 78.3 – 30.3 21 10.5 M6 13 75 150 6,500 1.6×10-4 6,000 330 1 0.06 -0.5 ~ +1.4 ○
SJC-65C-BL 65 90.3 – 35.3 25.6 12.5 M8 30 150 300 5,500 3.8×10-4 6,500 560 1 0.1 -0.6 ~ +1.5 ○
SJC-65C-DG 65 90.3 – 35.3 25.6 12.5 M8 30 150 300 5,500 3.8×10-4 8,500 560 1 0.09 -0.6 ~ +1.5 ○
SJC-65C-GR 65 90.3 – 35.3 25.6 12.5 M8 30 150 300 5,500 3.8×10-4 8,500 560 1 0.1 -0.6 ~ +1.5 ○
SJC-65C-RD 65 90.3 – 35.3 25.6 12.5 M8 30 180 360 5,500 3.8×10-4 10,000 560 1 0.08 -0.6 ~ +1.5 ○
SJC-80C-BL 80 114.2 – 45.2 30.2 14.7 M10 50 300 600 4,500 1.0×10-3 8,000 1,050 1 0.1 -0.6 ~ +1.5 ○
SJC-80C-DG 80 114.2 – 45.2 30.2 14.7 M10 50 300 600 4,500 1.0×10-3 12,000 1,050 1 0.09 -0.6 ~ +1.5 ○
SJC-80C-GR 80 114.2 – 45.2 30.2 14.7 M10 50 300 600 4,500 1.0×10-3 12,000 1,050 1 0.1 -0.6 ~ +1.5 ○
SJC-80C-RD 80 114.2 – 45.2 30.2 14.7 M10 50 380 760 4,500 1.0×10-3 14,000 1,050 1 0.08 -0.6 ~ +1.5 ○
SJC-90C-BL 95 126 – 50 35 18 M10 50 450 900 3,500 2.3 x 10-3 12,000 1,640 1 0.15 -0.6 ~ +2.0 ○
SJC-90C-DG 95 126 – 50 35 18 M10 50 450 900 3,500 2.3 x 10-3 14,000 1,640 1 0.12 -0.6 ~ +2.0 ○
SJC-90C-GR 95 126 – 50 35 18 M10 50 450 900 3,500 2.3 x 10-3 14,000 1,640 1 0.15 -0.6 ~ +2.0 ○
SJC-90C-RD 95 126 – 50 35 18 M10 50 500 1,000 3,500 2.3 x 10-3 16,000 1,640 1 0.1 -0.6 ~ +2.0 ○
SJC-100C-BL 104 140.2 – 56.2 39.9 19.9 M12 90 500 1,000 3,500 4.6×10-3 24,000 2,550 1 0.15 -0.6 ~ +2.0 ○
SJC-100C-DG 104 140.2 – 56.2 39.9 19.9 M12 90 500 1,000 3,500 4.6×10-3 24,000 2,550 1 0.12 -0.6 ~ +2.0 ○
SJC-100C-GR 104 140.2 – 56.2 39.9 19.9 M12 90 500 1,000 3,500 4.6×10-3 30,000 2,550 1 0.15 -0.6 ~ +2.0 ○
SJC-100C-RD 104 140.2 – 56.2 39.9 19.9 M12 90 600 1,200 3,500 4.6×10-3 40,000 2,550 1 0.1 -0.6 ~ +2.0 ○
SJC-120C-GR 120 160 110 65 44.5 22 M12 115 620 1,240 3,150 2.4×10-2 50,000 7,390 0.9 0.16 -1.0 ~ +2.2 ○
SJC-120C-RD 120 160 110 65 44.5 22 M12 115 740 1,480 3,150 2.4×10-2 90,000 7,390 0.8 0.11 -1.0 ~ +2.2 ○
SJC-135C-GR 135 185 115 75 54.5 27 M12 115 850 1,700 2,800 4.0×10-2 60,000 9,900 0.9 0.17 -1.0 ~ +2.6 ○
SJC-135C-RD 135 185 115 75 54.5 27 M12 115 1,050 2,100 2,800 4.0×10-2 100,000 9,900 0.8 0.12 -1.0 ~ +2.6 ○
SJC-160C-GR 160 210 135 85 60.5 26 M16 280 1,700 3,400 2,350 8.6×10-2 90,000 16,300 0.9 0.2 -1.5 ~ +3.0 ○
SJC-160C-RD 160 210 135 85 60.5 26 M16 280 2,100 4,200 2,350 8.6×10-2 150,000 16,300 0.8 0.14 -1.5 ~ +3.0 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경 일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 최대토크/상용토크는 커플링 자체 내구성과 관련된 값입니다. (축과 내경 구멍 사이에서 발생하는 슬립토크와는 무관합니다.)
표준 내경
제품 번호 표준 내경 (d1, d2) (mm)
10 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 40 45 50 60 65 70 75 80
SJC-48C ● ● ● ● ● ● ● ● ● ●
SJC-55C ● ● ● ● ● ● ● ● ● ● ● ●
SJC-65C ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-80C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-90C ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-100C ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-120C ● ● ● ● ● ● ●
SJC-135C ● ● ● ● ● ● ●
SJC-160C ● ● ● ● ● ● ● ●
  • 사용 축의 공차는 h7을 추천합니다.
  • 비 표준 내경 및 특수 공차 적용이 가능합니다. (별도의 문의를 해주십시오.)
  • 키홈 추가 가공이 가능합니다.
  • 클램프 분리가 가능합니다.
축 슬립 토크
  • 하기의 표는 해당 커플링의 최대 토크보다 축 슬립 토크가 작은 경우에 실제 전달 가능한 토크 정보를 제공합니다.
  • 축 슬립 토크가 커플링의 최대 토크 보다 작은 경우 실제 적용 되는 사용 토크 (모터 사양 및 부하율 확인)와 축 슬립 토크를 비교해 주십시오.실제 사용 토크보다 축의 슬립토크가 작은 경우 커플링 사이즈를 키우거나, 키를 사용 해야 안전합니다.
  • 아래 슬립 토크는 시험조건(축의 공차, 조도, 구동축의 가감속 등)에 따라 차이가 있을 수 있습니다. 또한 체결볼트의 사양(재질 혹은 표면처리) 변경에 따라 감소할 수 있으니 사용 전에 반드시 실제 사용조건과 동일한 조건에서 테스트를 하는 것을 권장합니다.
제품 번호 최대 토크
(N·m)
RD기준		 내경별 Slip 토크 (N·m)
3 4 4.5 5 6 6.35 7 8 9.525 10 11 12 14 15 16 18
SJC□-14C 4.8 0.6 0.8 0.9 1 1.2
SJC□-20C 12 1 1.5 2.5 3 3 3.5 5
SJC□-25C 24 3.5 4 4.5 4.5 5 8 9
SJC□-30C 32 6 6.5 7 8 9.5 11 12 14 16
SJC□-40C 42 22 25 28 30 32
제품 번호 최대 토크
(N·m)
RD기준		 내경별 Slip 토크 (N·m)
10 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 40 45 50 60
SJC-48C 80 40 48 65 70 75
SJC-55C 150 50 60 65 70 75 80 90 100 110 120 130 140
SJC-65C 360 80 85 90 100 120 150 160 170 170 180 190 200 250
SJC-80C 760 90 95 100 110 121 132 141 150 162 175 180 187 193 200 250
SJC-90C 1000 140 176 208 230 240 245 250 250 265 300 320 360 370 460
SJC-100C 1200 300 330 350 390 390 400 410 420 430 450 470 490 550
