커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SJC Series SJC Series(메인)

죠 커플링

인서트 타입

구조/주요 용도
  • 풀리/기어/스프로켓/중공축 등에 손쉽게 연결 가능
  • 공간 절약형 디자인
  • 손쉬운 체결 방식 (볼트 하나만 조이면 OK)
  • 테이퍼 구조로 인해 셀프 센터링 기능 있음
  • 클램프/세트스크류 등 다양한 허브와 결합 가능

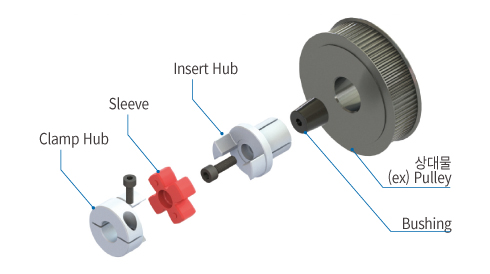

체결 원리
  • 체결볼트의 추력에 의해 부싱과 인서트 허브가 밀착됨
  • 이때, 쐐기(Taper)구조에 의해 인서트 허브의 보스 부분이 바깥쪽으로 벌어지면서 상대물의 내경에 체결됨.
규격
제품 번호 제품 외경 인서트 외경(삽입부)
SJC-25I□ 25mm 10mm
SJC□-30I□ 30mm 12mm
SJC□-40I□ 40mm 20mm
SJC-55I□ 55mm 25mm
SJC-65I□ 65mm 35mm

※ 비 규격 인서트외경 제품은 별도 협의 부탁드립니다.

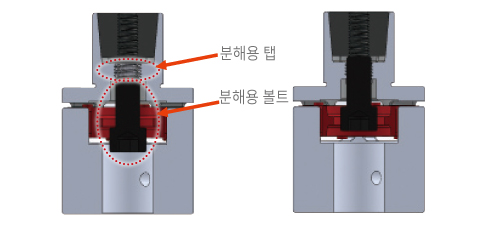

부싱 분해 방법
① 하기 분해용 볼트 사이즈를 참고해 주십시요

제품 번호 체결볼트 사이즈 분해용 볼트 사이즈
SJC-25I M3 M4
SJC-30I M4 M5
SJC-40I M6 M8
SJC-55I M8 M10
SJC-65I M10 M12

② 체결볼트를 제거 한뒤 분해용 볼트를 삽입해 조입니다.
부싱은 분해용 볼트의 추력으로 인해 밀어 내어지면서 분해 됩니다.

주문 방법

※ SJC-I 시리즈는 표준 스페이서가 관통형입니다.

  • SJC – 2D (.dwg)
  • SJC – 3D (.step)

인서트 타입 x 클램프 타입 조합

규격 및 성능
제품 번호 CAD 치수 (±0.3mm) 체결볼트 인서트 체결볼트 슬립
토크
(N·m)		 최대
회전수
(min-1)		 관성
모멘트
(kg·m2)		 비틀림
강성
(N·m/rad)		 질량
(g)		 미스얼라이먼트허용치 클램프
분리
D L L1 L3 F L2 D2 사이즈(M1) 체결
토크
(N·m)		 사이즈 (M2) 체결
토크
(N·m)		 편각
(˚)		 편심
(mm)		 엔드플레이
(mm)
SJC-25IC-BL 25 41.2 10 – 5 15.5 10 M3 1.7 M3 1.2 7 13,000 4.7×10-6 220 30 1 0.07 -0.4 ~ +1.0 X
SJC-25IC-GR 25 41.2 10 – 5 15.5 10 M3 1.7 M3 1.2 7 13,000 4.7×10-6 260 30 1 0.07 -0.4 ~ +1.0 X
SJC-25IC-RD 25 41.2 10 – 5 15.5 10 M3 1.7 M3 1.2 7 13,000 4.7×10-6 300 30 1 0.05 -0.4 ~ +1.0 X
SJCA-30IC-BL 30 42.8 11.3 – 5.6 15.5 12 M4 3.5 M4 2.5 7.5 10,000 9.3×10-6 170 46 1 0.08 -0.4 ~ +1.0 X
SJCA-30IC-GR 30 42.8 11.3 – 5.6 15.5 12 M4 3.5 M4 2.5 7.5 10,000 9.3×10-6 200 46 1 0.08 -0.4 ~ +1.0 X
SJCA-30IC-RD 30 42.8 11.3 – 5.6 15.5 12 M4 3.5 M4 2.5 7.5 10,000 9.3×10-6 220 46 1 0.06 -0.4 ~ +1.0 X
SJCB-30IC-BL 30 47.5 16 11.1 5.4 15.5 12 M4 3.5 M4 2.5 7.5 10,000 1.2×10-5 170 52 1 0.08 -0.4 ~ +1.0 ○
SJCB-30IC-GR 30 47.5 16 11.1 5.4 15.5 12 M4 3.5 M4 2.5 7.5 10,000 1.2×10-5 200 52 1 0.08 -0.4 ~ +1.0 ○
SJCB-30IC-RD 30 47.5 16 11.1 5.4 15.5 12 M4 3.5 M4 2.5 7.5 10,000 1.2×10-5 220 52 1 0.06 -0.4 ~ +1.0 ○
SJCA-40IC-BL 40 63.5 19.5 13.6 6.8 21 20 M5 8 M6 10 35 8,500 5.6×10-5 1,500 136 1 0.06 -0.5 ~ +1.2 ○
SJCA-40IC-GR 40 63.5 19.5 13.6 6.8 21 20 M5 8 M6 10 35 8,500 5.6×10-5 1,600 136 1 0.06 -0.5 ~ +1.2 ○
SJCA-40IC-RD 40 63.5 19.5 13.6 6.8 21 20 M5 8 M6 10 35 8,500 5.6×10-5 1,750 136 1 0.04 -0.5 ~ +1.2 ○
SJCB-40IC-BL 40 69 25 16.5 8.4 21 20 M5 8 M6 10 35 8,500 7.4×10-5 1,500 151 1 0.06 -0.5 ~ +1.2 ○
SJCB-40IC-GR 40 69 25 16.5 8.4 21 20 M5 8 M6 10 35 8,500 7.4×10-5 1,600 151 1 0.06 -0.5 ~ +1.2 ○
SJCB-40IC-RD 40 69 25 16.5 8.4 21 20 M5 8 M6 10 35 8,500 7.4×10-5 1,750 151 1 0.04 -0.5 ~ +1.2 ○
SJC-55IC-BL 55 86.3 30.3 21 10.5 31 25 M6 13 M8 20 80 6,500 1.2×10-4 3,000 310 1 0.09 -0.5 ~ +1.4 ○
SJC-55IC-DG 55 86.3 30.3 21 10.5 31 25 M6 13 M8 20 80 6,500 1.2×10-4 4,500 310 1 0.08 -0.5 ~ +1.4 ○
SJC-55IC-GR 55 86.3 30.3 21 10.5 31 25 M6 13 M8 20 80 6,500 1.2×10-4 4,500 310 1 0.09 -0.5 ~ +1.4 ○
SJC-55IC-RD 55 86.3 30.3 21 10.5 31 25 M6 13 M8 20 80 6,500 1.2×10-4 6,000 310 1 0.06 -0.5 ~ +1.4 ○
SJC-65IC-BL 65 99.3 35.3 25.6 12.5 37 35 M8 30 M10 40 180 5,500 1.7×10-4 6,500 400 1 0.1 -0.6 ~ +1.5 ○
SJC-65IC-DG 65 99.3 35.3 25.6 12.5 37 35 M8 30 M10 40 180 5,500 1.7×10-4 8,500 400 1 0.09 -0.6 ~ +1.5 ○
SJC-65IC-GR 65 99.3 35.3 25.6 12.5 37 35 M8 30 M10 40 180 5,500 1.7×10-4 8,500 400 1 0.1 -0.6 ~ +1.5 ○
SJC-65IC-RD 65 99.3 35.3 25.6 12.5 37 35 M8 30 M10 40 180 5,500 1.7×10-4 10,000 400 1 0.08 -0.6 ~ +1.5 ○
  • 관성모멘트 및 질량은 제품 번호 별 최대 내경일 때의 값입니다.
  • 주변 온도가 30℃ 이상일 때는 온도 보정계수로 상용/최대 토크 값을 보정해 주십시오.
  • 인서트 부위는 키/키홈 등으로 체결력을 보완할수 없습니다.
  • 인서트 부의 외경 치수(D2)의 비표준 품을 원하시는 고객님은 별도 문의 바랍니다.
  • 클램프 타입 허브의 대응 내경은 클램프 방식 페이지를 참고 바랍니다.
  • 공간절약형 클램프 타입/세트스크류타입/테이퍼 타입과도 조합이 가능합니다.
