커플링
구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.
SJC Series (SJCP-T) SJC Series(메인)
죠 타입 커플링 (고정밀/고속 스핀들용)
- 제품개요
-
규격/성능/CAD
테이퍼 타입 (고정밀/고속 스핀들용)

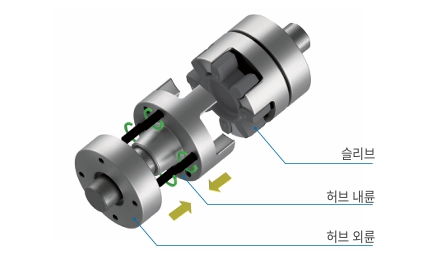

구조 및 특징
- 고정밀/고속이 요구되는 스핀들 구동계에 최적
- 정밀 가공 허브와 슬리브 조합으로 중심 정렬 우수, 고정도 동심도 유지
- 테이퍼 구조의 허브 내.외륜 조합이 볼트 체결을 통해 간단하면서도 강한 고정력 발휘
특징 1 고정밀/고속 회전 최적화
- 내경부 IT6급 공차 적용으로 고정도 축 체결 실현
- 내.외경의 Run-Out을 철저히 관리하여 회전 진동 최소화
- 구조적 대칭성과 정밀도 확보로 밸런스 성능 향상
특징 2 신뢰성/조립 효율성
- 적정한 조립힘(Axial Assembly Force)을 고려한 구조로 설치/유지보수 용이
- 최적의 예압 부여로 백래시 제어 및 구동 정밀도 향상
- 우수한 내열성, 피로 저항성, 충격 저항성으로 높은 신뢰성 실현
특징 3 다양한 슬리브 옵션
- 슬리브는 토크 전달의 매개체이자 충격 및 비정렬 흡수 역할을 하며 죠 커플링의 성능에 가장 중요한 요소 입니다.
- 슬리브의 원료로는 Hytrel® 또는 TPU가 적용 됩니다. Hytrel은 TPU에 비해 기계적 강도/강성, 내마모성 및 내열성이 우수한 반면 TPU는 Hytrel에 비해 진동흡수/감쇠 효과가 좋습니다.
- 슬리브의 종류는 재질과 경도에 따라 RD(Hytrel, Sh 63D), GR(Hytrel, Sh 98A), DG(TPU, Sh 57D), BL(TPU, Sh 98A)로 나누어집니다.
※ 고객 주문 사양 사례
- 구동 축 / 스핀들 축과 커플링의 연결 방식, 끼워 맞춤 공차 등 고객 맞춤형으로 제작 가능합니다.
- 고속 회전 대응을 위한 밸런싱 탭 가공을 추가할 수 있습니다.
- 기타 (재질, 형상, 표면처리 등) 다양한 사양 협의 가능합니다.
테이퍼 타입 (고정밀/고속 스핀들용)

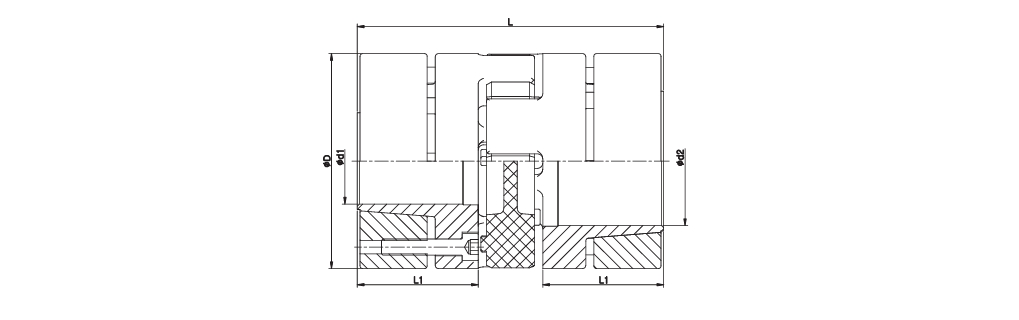

규격 및 성능
| 제품 번호 | 치수 (±0.3mm) | 내경 범위 (mm) | 체결볼트 | 상용 토크 (N·m) |
최대 토크 (N·m) |
관성 모멘트 (kg·m2) |
비틀림 강성 (N·m/rad) |
질량 (g) |
미스얼라이먼트허용치 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | 최소 | 최대 | 사이즈 | 개수 | 체결 토크 (N·m) |
편각 (˚) |
편심 (mm) |
엔드 플레이 (mm) |
||||||
| SJCP-55T-BL-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 3,000 | 850 | 1 | 0.09 | -0.5 ~ +1.4 |
| SJCP-55T-DG-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 4,500 | 850 | 1 | 0.08 | -0.5 ~ +1.4 |
| SJCP-55T-GR-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 4,500 | 850 | 1 | 0.09 | -0.5 ~ +1.4 |
| SJCP-55T-RD-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 75 | 150 | 4.11×104 | 6,000 | 850 | 1 | 0.06 | -0.5 ~ +1.4 |
| SJCP-65T-BL-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 6,500 | 1,240 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-65T-DG-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 8,500 | 1,240 | 1 | 0.09 | -0.6 ~ +1.5 |
| SJCP-65T-GR-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 8,500 | 1,240 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-65T-RD-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 180 | 360 | 8.76×104 | 10,000 | 1,240 | 1 | 0.08 | -0.6 ~ +1.5 |
| SJCP-80T-BL-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 8,000 | 2,380 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-80T-DG-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 12,000 | 2,380 | 1 | 0.09 | -0.6 ~ +1.5 |
| SJCP-80T-GR-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 12,000 | 2,380 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-80T-RD-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 380 | 760 | 2.58×103 | 14,000 | 2,380 | 1 | 0.08 | -0.6 ~ +1.5 |
| SJCP-90T-BL-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 12,000 | 4,090 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-90T-DG-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 14,000 | 4,090 | 1 | 0.12 | -0.6 ~ +2.0 |
| SJCP-90T-GR-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 14,000 | 4,090 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-90T-RD-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 500 | 1,000 | 5.93×103 | 16,000 | 4,090 | 1 | 0.1 | -0.6 ~ +2.0 |
| SJCP-100T-BL-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 24,000 | 5,540 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-100T-DG-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 24,000 | 5,540 | 1 | 0.12 | -0.6 ~ +2.0 |
| SJCP-100T-GR-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 30,000 | 5,540 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-100T-RD-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 600 | 1,200 | 9.68×103 | 40,000 | 5,540 | 1 | 0.1 | -0.6 ~ +2.0 |
※ SJCP series는 주문 제작 방식으로 공급되며, 상기 규격표는 참고용 입니다.

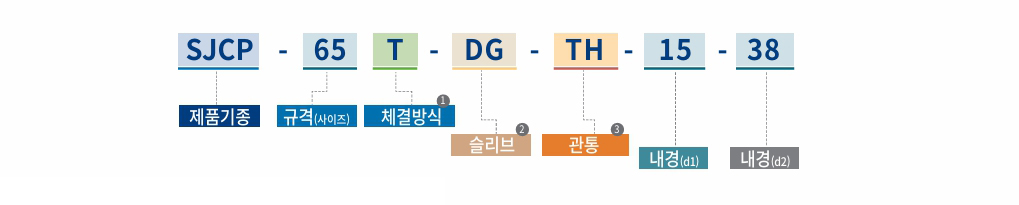

주문 방법 – 테이퍼 타입 (고정밀/고속 스핀들용)
① 체결방식
- T
- 테이퍼 타입
② 슬리브 종류
- RD
- Hytrel, Sh63D
- GR
- Hytrel, Sh98A
- DG
- TPU, Sh57D
- BL
- TPU, Sh98A
③ 관통
- 무기호
- 일반
- TH
- 슬리브 관통
