커플링

구동축의 동력과 모션을 종동축에 전달하는 동시에
비정렬(미스얼라인먼트) 및 기타 장비의 성능 저하요인(진동, 소음, 미세전류 등)을
흡수하는 동력전달 부품입니다.

SK Series

슈미트커플링

선정 방법
슈미트 커플링은 토크, 속도, 운전 중 발생하는 변위의 양 등 다양한 성능지수를 바탕으로 선정됩니다.
사용 토크(Torque)에 따른 선정 방법

커플링의 사이즈를 결정하는 토크(TD)를 구하기위해서는 구동 토크(TA) 뿐 아니라 성능 지수(F) 와 하중 지수(K) 가 고려되어야 합니다.

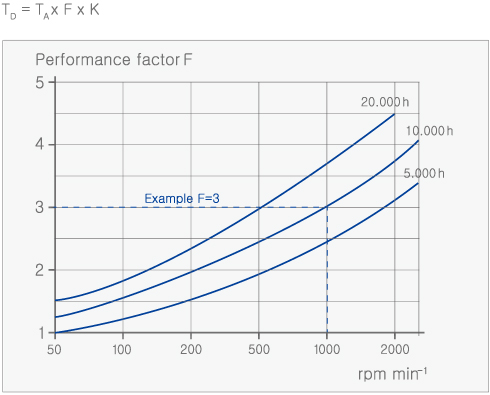

성능지수(F)는 사용 속도 및 요구되는 사용 수명에 따라 결정됩니다.
예를 들어 예상되는 사용 속도가 1000 rpm 이고 요구되는 수명이 10,000 시간일 경우 F=3 이 됩니다.

Load factor K
Uniform Light shocks Medium shocks Heavy shocks
1,0 1,25 1,75 2,25
TKN > TD
커플링의 사이즈 선정 시 반드시 해당 커플링의 상용 토크 TKN 가 TD 보다 커야 합니다.

※ 커플링의 최대 허용 토크 TK max 가 초과되어서는 안됩니다.

커플링 선정의 예 (적용 장비 : 라미네이팅 장비의 롤러 드라이브)
사용 조건
요구되어지는 최대 편심 △Kr : 40mm
구동 토크 TA : 50N·m
작동 속도 : 200 rpm
요구 수명 : 10,000 시간
부하 지수 (K) : 1.25 (미세 충격)
선정 방법
수명 지수 (F) : 2
TD = 50N·m x 2 x 1.25 = 125 N·m
SK 7.7.9/3 의 상용토크(TKN)가 150N·m로 적합한 사이즈 임.
윤활 주기(Lubrication Period)

몇몇 소형 (SK 4.2.6/3, SK 4.2.8/5, SK 4.5.6/3, SK4.5.8/5) 제품을 제외한 모든 슈미트 커플링은 윤활을 위한 그리스 노즐이 있습니다. 오랜 사용을 위해서 적절한 윤활이 요구되어 지며 그리스 재 주입 시 가급적 Kluber Staburags NBU12-300 KP를 사용하기를 권장합니다. 윤활유(그리스)의 혼용은 커플링의수명을 단축시킬 수 있어 권장되지 않습니다.

Standard
Curve 1 Curve 2 Curve 3 Curve 4 Curve 5
SK 7.3.7/3 SK 10.5.12/3 SK 13.6.14/3 SK 16.7.16/3 SK 20.9.20/3
SK 7.3.9/3 SK 10.5.12/4 SK 13.6.16/4 SK 16.10.16/3 SK 20.15.20/3
SK 7.7.9/3 SK 10.9.12/3 SK 13.9.14/3 SK 16.7.18/4 SK 20.9.25/4
SK 7.7.12/4 SK 10.9.14/4 SK 13.9.16/4 SK 16.10.18/4 SK 20.15.25/4
