타이밍 풀리

타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.

쇼핑몰 바로가기

면압 체결방식의 특장점 및 체결방법

타이밍풀리 주요 체결방식 비교

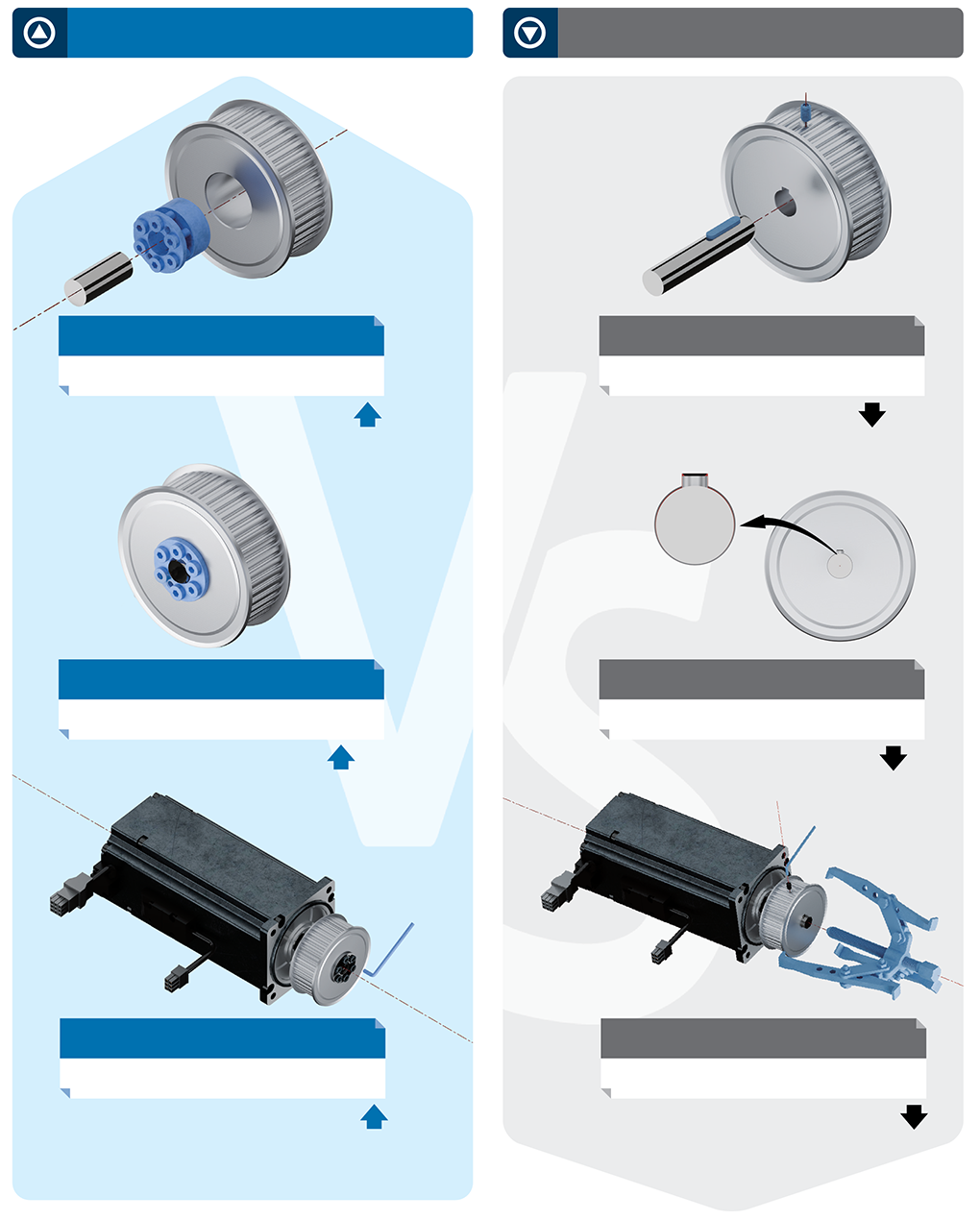

면압 vs key 타입

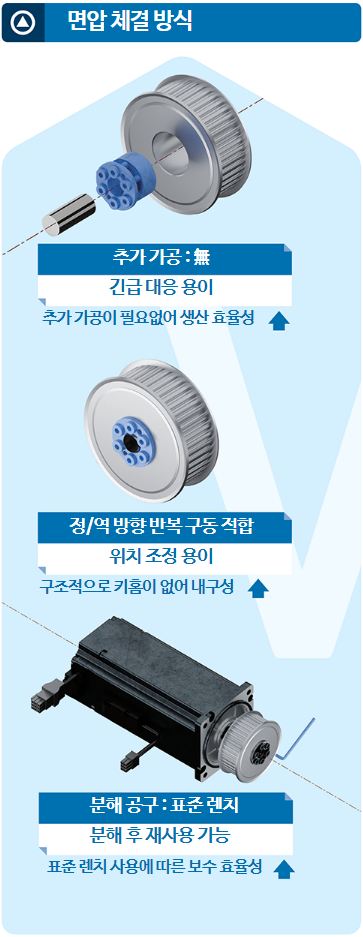

면압 체결 방식

추가 가공 : 無

긴급 대응 용이

추가 가공이 필요없어 생산 효율성

정/역 방향 반복 구동 적합

위치 조정 용이

구조적으로 키홈이 없어 내구성

분해 공구 : 표준 렌치

분해 후 재사용 가능

표준 렌치 사용에 따른 보수 효율성

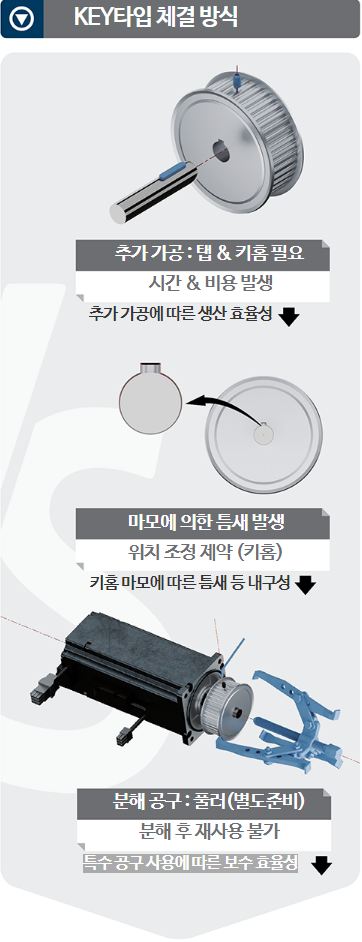

KEY타입 체결 방식

추가 가공 : 탭 & 키홈 필요

시간 & 비용 발생

추가 가공에 따른 생산 효율성

마모에 의한 틈새 발생

위치 조정 제약 (키홈)

키홈 마모에 따른 틈새 등 내구성

분해 공구 : 풀러(별도준비)

분해 후 재사용 불가

특수 공구 사용에 따른 보수 효율성
설치방법 (SPA□, SPB)
  • 1. 축과 허브의 체결면을 깨끗이 닦아 주십시오. (먼지, 유분 제거)
  • 2. A.P.LOCK 혹은 TAPER BUSHING의 내면, 외면을 깨끗이 닦아 주십시오.
  • 3. 타이밍 풀리의 내면 및 A.P.LOCK, TAPER BUSHING의 체결면에 작동유 #68을 도포하여 주십시오.
    • 3.1 알루미늄 재질 A.P.LOCK에는 작동유가 필요하지 않습니다.
    • 3.2 몰리브덴이 포함되어 있는 오일은 사용을 절대 금지합니다.
  • 4. 타이밍 풀리 본체 및 샤프트에 삽입하여 주십시오.
    • (삽입되지 않은 상태에서 볼트를 체결하지 마십시오. 변형될 수 있습니다.)
  • 5. 위치 결정 후 체결볼트를 아래 순서에 따라 체결해 주십시오.
    • 5.1 토크 렌치를 사용하여 동일한 토크(권장 체결 토크의 1/8)로 체결볼트를 조입니다.

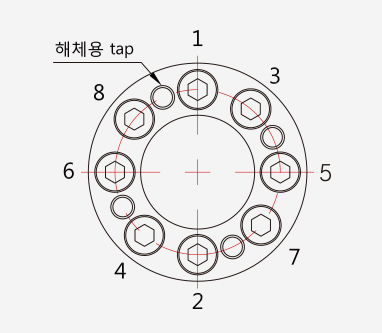

    • 5.2 반드시 우측 그림의 순서대로 체결해 주십시오.
    • 5.3 체결 토크의 1/4의 힘으로 2차 체결을 진행해 주십시오.
    • 5.4 체결 토크의 1/2의 힘으로 3차 체결을 진행해 주십시오.
    • 5.5 권장 체결 토크로 최종 체결을 진행해 주십시오.
    • 5.6 체결 토크를 가했을 때 볼트의 회전이 없을 때까지 반복하여 체결해 주십시오.
분해방법 (SPA□, SPB)
  • 1. 축과 타이밍 풀리에 가해지는 외부하중을 제거 하십시오.
  • 2. 벨트 등의 자중을 제거 하십시오.
  • 3. 설치시의 볼트체결 순서대로 볼트를 해체하십시오.
  • 4. A.P.LOCK 또는 TAPER BUSHING이 해체되지 않을 경우, 해체용 TAP을 이용하여 해체해 주십시오.
