타이밍 풀리

타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.

쇼핑몰 바로가기

SATP 3GT Series

타이밍 풀리 (고강도 알루미늄 합금)

SATP-3GT의 구조 및 재질

체결방식

구분

풀리(본체/플랜지)

A.P.LOCK

TAPER BUSHING

체결볼트

SPA□

SPAA

재질

고강도 알루미늄 합금

고강도 알루미늄 합금

–

SCM435

표면처리

아노다이징(백색/경질)

아노다이징(경질)

–

무전해 니켈도금

SPAS

재질

고강도 알루미늄 합금

스틸

–

SCM435

표면처리

아노다이징(백색/경질)

–

–

흑색산화피막

SPB

재질

고강도 알루미늄 합금

–

스틸

SCM435

표면처리

아노다이징(백색/경질)

–

–

흑색산화피막

SC

재질

고강도 알루미늄 합금

–

–

SCM435

표면처리

아노다이징(백색/경질)

–

–

흑색산화피막

ID□□

IDOC
IDTC
IDTS

재질

고강도 알루미늄 합금

–

–

–

표면처리

아노다이징(백색/경질)

–

–

–
표준규격

체결방식

피치원 (mm)

잇수 (ea)

벨트폭 (mm)

SPA□

SPAA

28.65 ~ 57.30

30 ~ 60

9, 15

SPAS

32.47 ~ 57.30

34 ~ 60

9, 15

SPB

32.47 ~ 57.30

34 ~ 60

9, 15

SC

22.92 ~ 57.30

24 ~ 60

6, 9

ID□□

IDOC

28.65 ~ 57.30

30 ~ 60

9

IDTC

38.20 ~ 47.75

40 ~ 50

15

IDTS

28.65 ~ 57.30

30 ~ 60

9, 15
체결방식
SPAA A.P. LOCK (고강도 알루미늄 합금) 타입 ○
SPAS A.P. LOCK (스틸) 타입 ○
SPB TAPER BUSHING 타입 ○
SC SIDE-CLAMP 타입 일반 ○
키홈 ○
IDOC IDLER 타입 1열-중심 ○
IDTC 2열-중심 ○
IDTS 2열-양끝 ○

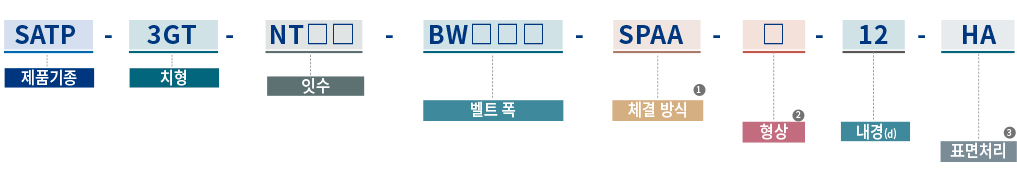

주문 방법
① 체결방식
SPAA
A.P.LOCK (고강도 알루미늄 합금) 타입
SPAS
A.P.LOCK (스틸) 타입
SPB
TAPER BUSHING 타입
SC
SIDE-CLAMP 타입
ID□□
IDLER 타입



② 형상
I
A.P.LOCK, TAPER BUSHING의 플랜지가 내면에 위치
O
A.P.LOCK, TAPER BUSHING의 플랜지가 외면에 위치
③ 표면처리
HA
경질 아노다이징
WA
백색 아노다이징



※ SC 체결방식의 표면처리는 백색아노다이징(WA) 만 가능합니다.
