타이밍 풀리
타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.
쇼핑몰 바로가기
SATP-5GT Series
타이밍 풀리 (고강도 알루미늄 합금)
+ A.P.LOCK (스틸) 결합형
규격 및 성능
|
TYPE |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
내경범위 |
내경범위 |
구매링크 |
|
|
BW150 (A:16.3, W:20) |
BW120 (A:13.3, W:17) |
BW150 (A:16.3, W:20) |
||||||||
|
SATP-5GT SPAS
|
 |
24 |
38.20 |
37.06 |
42 |
30 |
8 |
8 |
8 |
 |
|
25 |
39.79 |
38.65 |
43 |
32 |
8 |
8 |
8 |
|
|
|
26 |
41.38 |
40.24 |
45 |
33 |
8, 10 |
8, 10 |
8, 10 |
|
|
|
28 |
44.56 |
43.42 |
48 |
36 |
8, 10 |
8, 10 |
8, 10 |
|
|
|
30 |
47.75 |
46.61 |
51 |
39 |
10 |
10 |
10 |
|
|
|
32 |
50.93 |
49.79 |
55 |
42 |
10 |
10 ~ 14 |
10 ~ 14 |
|
|
|
34 |
54.11 |
52.97 |
58 |
46 |
10 |
10 ~ 14 |
10 ~ 16 |
|
|
|
36 |
57.30 |
56.16 |
61 |
49 |
10 |
10 ~ 14 |
10 ~ 16 |
|
|
|
40 |
63.66 |
62.52 |
67 |
55 |
10 |
10 ~ 14 |
10 ~ 19 |
|
|
|
44 |
70.03 |
68.89 |
74 |
62 |
– |
12 ~ 14 |
12 ~ 19 |
|
|
|
48 |
76.39 |
75.25 |
80 |
68 |
– |
12 ~ 14 |
12 ~ 19 |
|
|
|
50 |
79.58 |
78.44 |
83 |
71 |
– |
12 ~ 14 |
12 ~ 19 |
|
|
|
60 |
95.49 |
94.35 |
99 |
87 |
– |
12 ~ 14 |
12 ~ 19 |
|
|
• 대응 가능한 세부 내경은 아래 표를 참고해 주십시오.
|
대응 가능한 내경 (d) |
8 |
10 |
12 |
14 |
15 |
16 |
17 |
18 |
19 |
|
|
허용토크 (N·m) |
I형, O형 |
22 |
25 |
50 |
65 |
70 |
75 |
110 |
115 |
120 |
|
허용스러스트하중 (kN) |
I형, O형 |
5.6 |
5.6 |
5.6 |
9.5 |
9.5 |
9.5 |
12.6 |
12.6 |
12.6 |
|
D |
I형, O형 |
23.5 |
25.5 |
28.5 |
30.5 |
31.5 |
33 |
33.5 |
34.5 |
35.5 |
|
N |
I형, O형 |
6 |
6 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
• SPAS 체결방식은 키 홈 추가 가공이 불가능합니다.
• 풀리 내면에는 표면처리가 되어 있지 않을 수도 있습니다.

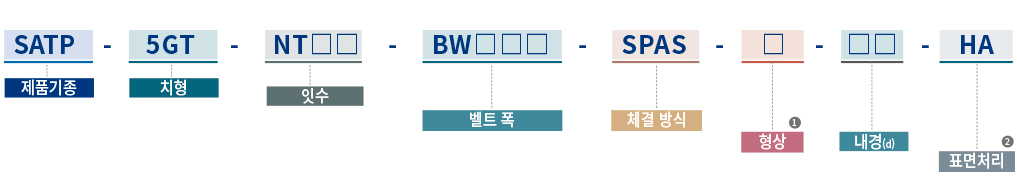

주문 방법
① 형상
- I
- A.P.LOCK, TAPER BUSHING의 플랜지가 내면에 위치
- O
- A.P.LOCK, TAPER BUSHING의 플랜지가 외면에 위치
② 표면처리
- HA
- 경질 아노다이징
- WA
- 백색 아노다이징
