타이밍 풀리

타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.

쇼핑몰 바로가기

SATP-5GT Series

타이밍 풀리 (고강도 알루미늄 합금) + Taper Bushing (스틸) 결합형

제품개요
규격/성능/CAD

SPAA SPAS SPB SC ID□C IDTS

규격 및 성능

TIMING PULLEY (단위:mm)

TYPE	CAD	NT	P.C.D.	O.D.	C	B	내경범위 (I type)		내경범위 (O type)		구매링크
TYPE	CAD	NT	P.C.D.	O.D.	C	B	BW120 (A:13.3, W:17)	BW150 (A:16.3, W:20)	BW120 (A:13.3, W:17)	BW150 (A:16.3, W:20)	구매링크
SATP-5GT SPB		22	35.01	33.87	39	27	–	–	8	–
		24	38.20	37.06	42	30	8	8	8, 10	10
		25	39.79	38.65	43	32	8	8	8, 10	10
		26	41.38	40.24	45	33	8	8 ~ 10	8 ~ 12	10 ~ 12
		28	44.56	43.42	48	36	8	8 ~ 12	8 ~ 12	10 ~ 12
		30	47.75	46.61	51	39	–	10 ~ 12	10 ~ 15	10 ~ 15
		32	50.93	49.79	55	42	–	10 ~ 12	10 ~ 17	10 ~ 17
		34	54.11	52.97	58	46	–	10 ~ 12	10 ~ 17	10 ~ 17
		36	57.30	56.16	61	49	–	10 ~ 12	10 ~ 17	10 ~ 17
		40	63.66	62.52	67	55	–	10 ~ 12	10 ~ 17	10 ~ 17
		44	70.03	68.89	74	62	–	12	12 ~ 25	12 ~ 25
		48	76.39	75.25	80	68	–	12	12 ~ 28	12 ~ 28
		50	79.58	78.44	83	71	–	12	12 ~ 32	12 ~ 32
		60	95.49	94.35	99	87	–	12	12 ~ 32	12 ~ 35

• 대응 가능한 세부 내경은 아래 표를 참고해 주십시오.

TAPER BUSHING (단위:mm)

대응 가능한 내경(d)		8	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35
허용토크(N·m)	I형	8.5	18	20	23
허용토크(N·m)	O형	16	39	43	48	73	78	83	88	154	163	171	186	206	216	353	382	412	451
허용스러스트하중 (kN)	I형	2.12	3.59	3.63	3.76
허용스러스트하중 (kN)	O형	5.34	5.34	5.34	5.34	5.34	5.34	5.34	5.34	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74	8.74
D	I형	24.5	29	30	31
D	O형	25.5	30	31	32	35	36	37	38	43	45	46	48	50	52	54	57	59	63
N	O형	8.5	10.5	10.5	10.5	12	12	13	13	14	14	14	14	14	14	15.5	15.5	16.5	16.5

• SPB 체결방식은 키 홈 추가 가공이 불가능합니다.
• 풀리 내면에는 표면처리가 되어 있지 않을 수도 있습니다.

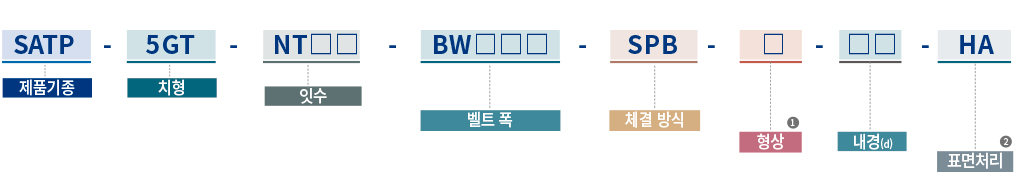

주문 방법

① 형상

I: A.P.LOCK, TAPER BUSHING의 플랜지가 내면에 위치

O: A.P.LOCK, TAPER BUSHING의 플랜지가 외면에 위치

② 표면처리

HA: 경질 아노다이징

WA: 백색 아노다이징
