타이밍 풀리

타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.

쇼핑몰 바로가기

SATP-8YU Series

타이밍 풀리 (고강도 알루미늄 합금) + Side-clamp (고강도 알루미늄 합금) 체결방식

제품개요
규격/성능/CAD

SPAS SPB SC ID□C IDTS

규격 및 성능

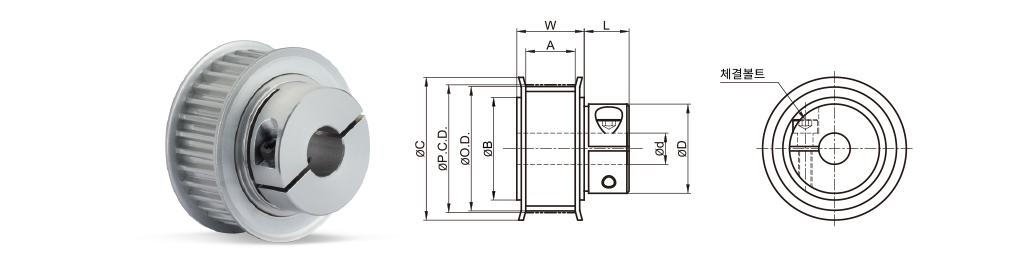

TIMING PULLEY (단위:mm)

TYPE	CAD	NT	P.C.D.	O.D.	C	B	D	L	체결볼트		내경범위		구매링크
TYPE	CAD	NT	P.C.D.	O.D.	C	B	D	L	사이즈	체결토크 (N·m)	BW150 (A:16.7, W:23)	BW250 (A:26.7, W:33)	구매링크
SATP-8YU SC		20	50.93	49.56	62	40	36	14	M4X14	3.5	12 ~ 14	12 ~ 14
		22	56.02	54.65	64	45	41	16	M5X16	6	12 ~ 16	12 ~ 16
		24	61.12	59.75	70	50	46	16	M5X16	6	12 ~ 19	12 ~ 19
		25	63.66	62.29	72	52	46	16	M5X16	6	12 ~ 19	12 ~ 19
		28	71.3	69.93	80	59	46	16	M5X16	6	15 ~ 19	15 ~ 19
		28	71.3	69.93	80	59	55	17	M6X20	12	20 ~ 25	20 ~ 25
		30	76.39	75.02	85	64	46	16	M5X16	6	15 ~ 19	15 ~ 19
		30	76.39	75.02	85	64	55	17	M6X20	12	20 ~ 25	20 ~ 25
		32	81.49	80.12	90	69	46	16	M5X16	6	18, 19	18, 19
		32	81.49	80.12	90	69	55	17	M6X20	12	20 ~ 25	20 ~ 25
		34	86.58	85.21	95	74	46	16	M5X16	6	18, 19	18, 19
		34	86.58	85.21	95	74	55	17	M6X20	12	20 ~ 25	20 ~ 25
		36	91.67	90.3	100	79	46	16	M5X16	6	18, 19	18, 19
		36	91.67	90.3	100	79	55	17	M6X20	12	20 ~ 25	20 ~ 25

• SC 체결방식은 키 홈 추가 가공이 가능합니다.
• 풀리 내면에는 표면처리가 되어 있지 않을 수도 있습니다.

내경별 축 슬립토크

내경 (d)	12	13	14	15	16	17	18	19	20	21	22	23	24	25
축 슬립토크 (N·m)	2.6	2.6	7.6	7.6	7.6	7.6	7.6	7.6	48	48	66	66	95	95

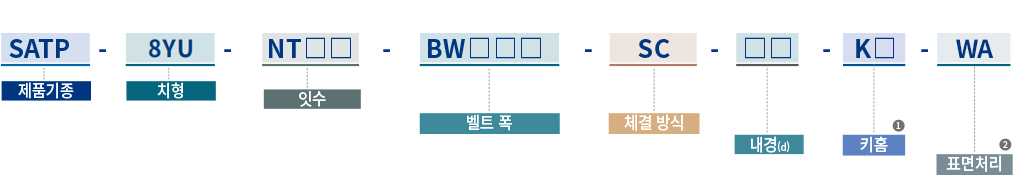

주문 방법

① 키홈

무기호: 해당 내경 키홈 없음

K(치수): 해당 내경에 기입된 치수 규격의 키홈가공

② 표면처리

WA: 백색 아노다이징
