타이밍 풀리
타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.
쇼핑몰 바로가기
SATP-S5M Series
타이밍 풀리 (고강도 알루미늄 합금)
+ A.P.LOCK (고강도 알루미늄 합금) 결합형
규격 및 성능
|
TYPE |
CAD |
NT |
P.C.D. |
O.D. |
C |
B |
내경범위 |
내경범위 |
구매링크 |
|
BW150 (A:17, W:22) |
BW100 (A:11, W:16) |
||||||||
|
SATP-S5M SPAA |
 |
20 |
31.83 |
30.87 |
36 |
24 |
– |
6 |
 |
|
22 |
35.01 |
34.05 |
40 |
27 |
– |
8 |
|
|
|
24 |
38.20 |
37.24 |
45 |
30 |
– |
8, 10 |
|
|
|
25 |
39.79 |
38.83 |
45 |
30 |
– |
8, 10 |
|
|
|
26 |
41.38 |
40.42 |
48 |
35 |
8, 10 |
8, 10 |
|
|
|
28 |
44.56 |
43.60 |
48 |
35 |
8, 10 |
8, 10 |
|
|
|
30 |
47.75 |
46.79 |
52 |
36 |
10, 12 |
10, 12 |
|
|
|
32 |
50.93 |
49.97 |
55 |
40 |
10 ~ 15 |
10 ~ 15 |
|
|
|
34 |
54.11 |
53.15 |
61 |
45 |
10 ~ 16 |
10 ~ 16 |
|
|
|
36 |
57.30 |
56.34 |
61 |
45 |
10 ~ 16 |
10 ~ 16 |
|
|
|
40 |
63.66 |
62.70 |
67 |
50 |
10 ~ 16 |
10 ~ 16 |
|
• 대응 가능한 세부 내경은 아래 표를 참고해 주십시오.
|
대응 가능한 내경 (d) |
6 |
8 |
10 |
12 |
14 |
15 |
16 |
|
|
허용토크 (N·m) |
I형, O형 |
4 |
6 |
8 |
12 |
18 |
25 |
26 |
|
허용스러스트하중(kN) |
I형, O형 |
1.33 |
1.51 |
1.63 |
1.99 |
2.56 |
3.34 |
3.34 |
|
D |
I형, O형 |
20 |
22 |
24 |
27 |
29 |
31 |
32 |
|
D1 |
I형, O형 |
8.5 |
11 |
13 |
15 |
17 |
18.5 |
19.5 |
|
N / n |
I형, O형 |
4 / 0.5 |
5 / 0.5 |
5 / 0.5 |
6 / 1 |
6 / 1 |
7 / 1.2 |
7 / 1.2 |
• SPAA 체결방식은 키 홈 추가 가공이 불가능합니다.
• 풀리 내면에는 표면처리가 되어 있지 않을 수도 있습니다.

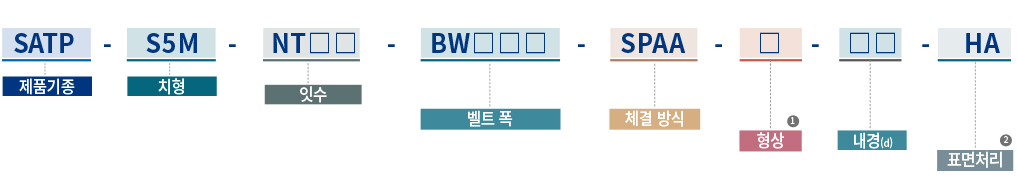

주문 방법

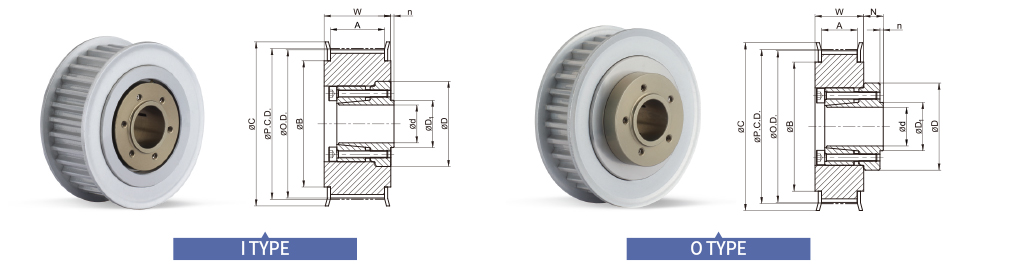

① 형상
- I
- A.P.LOCK, TAPER BUSHING의 플랜지가 내면에 위치
- O
- A.P.LOCK, TAPER BUSHING의 플랜지가 외면에 위치
② 표면처리
- HA
- 경질 아노다이징
- WA
- 백색 아노다이징
