타이밍 풀리
타이밍 풀리는 타이밍 벨트와 더불어 회전 동력을 전달하는 부품입니다.
㈜성일기공은 축/풀리 등에 추가 가공 없이도 충분한 체결력이 발휘되고
설치가 간편한 축 체결 방식을 다양하게 지원합니다.
쇼핑몰 바로가기

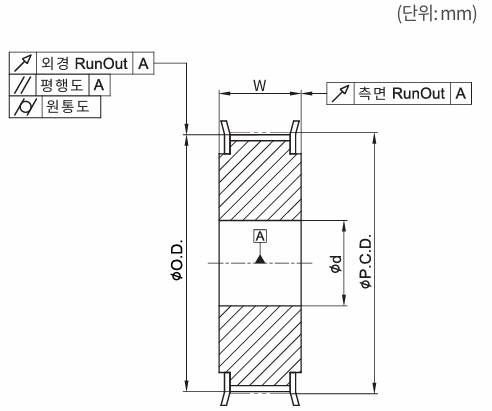

타이밍 풀리 관련 허용공차
TIMING PULLEY 관련 허용 공차
외경 치수 허용 편차
|
외경(O.D.) |
허용 편차 |
|
|
초과 |
이하 |
|
|
|
25.4 |
0 ~ +0.05 |
|
25.4 |
50.8 |
0 ~ +0.08 |
|
50.8 |
101.6 |
0 ~ +0.10 |
|
101.6 |
117.8 |
0 ~ +0.13 |
|
117.8 |
304.8 |
0 ~ +0.15 |
|
304.8 |
508 |
0 ~ +0.18 |
|
508 |
|
0 ~ +0.20 |
내경과 외경의 허용 Run Out
|
외경(O.D.) |
허용 편차 |
|
|
초과 |
이하 |
|
|
|
25.4 |
0.05 |
|
25.4 |
50.8 |
0.07 |
|
50.8 |
101.6 |
0.1 |
|
101.6 |
203.2 |
0.13 |
|
203.2 |
|
0.13 + {(O.D.-203.2) X 0.0005} |
내경과 측면의 허용 Run Out
|
외경(O.D.) |
허용 편차 |
|
|
초과 |
이하 |
|
|
|
25.4 |
0.05 |
|
25.4 |
50.8 |
0.08 |
|
50.8 |
101.6 |
0.1 |
|
101.6 |
254 |
치선원직경 X 0.001 |
|
254 |
|
0.25 + {(치선원직경-54.0) X 0.0005} |
외면의 원통도
|
치폭(A) |
허용 편차 |
|
|
초과 |
이하 |
|
|
|
20 |
0.02 |
|
20 |
40 |
0.04 |
|
40 |
80 |
0.08 |
|
80 |
120 |
0.12 |
|
120 |
160 |
0.16 |
|
160 |
|
0.16 + {(풀리 치폭-160) X 0.001} |
내경 중심과 치절의 평행도
|
치폭(A) |
허용 편차 |
|
|
초과 |
이하 |
|
|
|
20 |
0.02 |
|
20 |
40 |
0.03 |
|
40 |
80 |
0.04 |
|
80 |
|
0.05 |
