カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列 (ミスアライメント）及びその他装備の性能低下要因 (振動、騒音、微細電流等）を吸収する動力伝達部品です。

カスタムサービス

キー溝(keyway)加工サービス

軸穴直径 寸法 呼び寸法
Ød1/ Ød2 b(mm) t(mm) (b x h)
超過〜以下 区分記号 無記号 H J 基準寸法 公差
基準寸法 公差(E9) 公差(H9) 公差(Js9)
ø6(以上)~ø8 2 +0.039
+0.014		 +0.025
0		 ±0.0125 1 +0.1
0		 2 x 2
Ø8 ~ Ø10 3 1.4 3 x 3
Ø10 ~ Ø12 4 +0.05
+0.02		 +0.03
0 		±0.015 1.8 4 x 4
Ø12 ~ Ø17 5 2.3 5 x 5
Ø17 ~ Ø22 6 2.8 6 x 6
Ø22 ~ Ø30 8 +0.061
+0.025		 +0.036
0		 ±0.018 3.3 8 x 7
Ø30 ~ Ø38 10 +0.2
0		 10 x 8
Ø38 ~ Ø44 12 +0.075
+0.032		 +0.043
0		 ±0.0215 12 x 8
Ø44 ~ Ø50 14 3.8 14 x 9
Ø50 ~ Ø58 16 4.3 16 x 10
Ø58 ~ Ø65 18 4.4 18 x 11
Ø65 ~ Ø75 20 +0.092
+0.04		 +0.052
0		 ±0.026 4.9 20 x 12
Ø75 ~ Ø85 22 5.4 22 x 14
    • キー溝の位置は(株)成一機工の設計基準により決まります。位置変更をご希望の場合はお問い合せ下さい。
    • キー溝公差の指定がない場合、組立性及び性能を考慮してE9交差に加工致します。
    • キー溝公差指定が必要な場合は区分記号をご確認の上ご注文下さい。
    • キー溝は全てのクランプタイプ、クランプ分離タイプ、セットスクリュータイプの締結方式に適用可能です。

※ 例外1：SFCモデルはキー溝加工不可となります。
※ 外2：SADモデルは支持穴数の増加により、内径に応じて加工可能なキー溝規格が異なるカップリングモデルとは異なります。必ず発注前に加工可否をご確認下さい 。

※ 例外1：SFCモデルはキー溝加工不可となります。 ※ 外2：SADモデルは支持穴数の増加により、内径に応じて加工可能なキー溝規格が異なるカップリングモデルとは異なります。必ず発注前に加工可否をご確認下さい 。

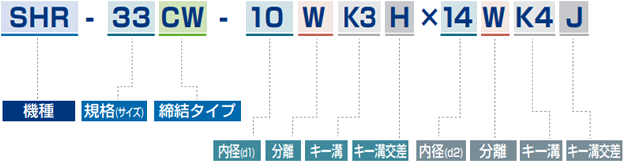

※ 参考：注文例

  • キー溝注文時、キー溝が必要な内径（d）の後ろに（キー溝の幅=b）をご記入下さい。
  • キー溝の高さ（t）はキー溝の幅（b）で決定しますが、異なるサイズをご希望の場合はお問い合せ下さい。 （例：K3の場合、キー溝の幅 3mm、高さ1.4mmのように自動的に設定されます。）
  • キー溝公差指定
    区分記号 無記号 H J
    交差指定 E9 H9 Js9

非標準内径加工

ケース 1 : 最小内径と最大内径範囲内に収まる非標準内径製品の製作
製品番号 標準内径 (d1, d2) (mm)
10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25 26 28 30 32 35 40 45 50
SDCS-54C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SDCS-64C     ● ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★
SDS-80C           ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 標準内径の最大／最小範囲内の内径であれば対応可能です。 (※ 例外品目: SDS-12C, SDWA-12C, SOH-6, SOH-8, SOH-10, SOH-12, SRB-8, SFC)
  • 例：SDS 64Cの場合、Ø27は最小内径（Ø12）と最大内径（Ø32）の範囲内ですので対応可能です。
ケース 2 : 最小内径未満又は最大内径を超過する寸法の非標準内径製品製作
  • ㈱ソンイル機工は、構造的に可能な範囲で最大内径を超える内径製品の製作を承ります。詳細はお問い合せ下さい。
  • 但し、このような場合はカップリングのハブ内径と外径間の厚みが薄くなるため、耐久性は保証致し兼ねます。
ケース 3 : 内径公差のカスタム対応
  • (株）ソンイル機工は、カップリング製品においてユーザー指定の範囲でホール交差適用が可能です。 詳しくはお客様センターにお問い合せください。

追加タップ加工サービス

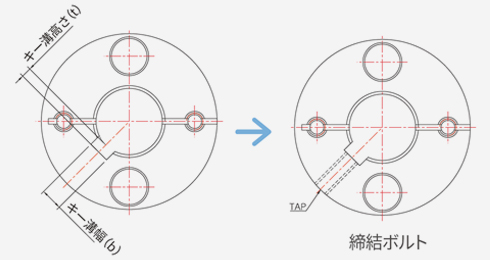

  • ユーザーの使用用途に応じてカップリングハブへの追加タップ加工対応が可能
  • クランプ締結方式にキー溝を使用する場合、ご要望に応じて対応可能
  • タップ位置、ネジ山仕様等、必ずお問い合せの上、ご注文下さい。

組立及び締結ボルトの材質変更サービス

  • 用途に応じて締結ボルト（カップリングと軸を結合する際に使用するボルト）及び組立てボルト（カップリング組立て時に使用するボルト）の材質変更が可能です。
  • ステンレススチールボルト（STS304）、無電解ニッケルメッキボルト（SCM435）の適用が可能です。
  • 注意事項：軸締結ボルトの材質また表面処理を標準仕様(SCM435、黒色酸化皮膜)から変更した場合、締結力（軸スリップトルク）が低下することがおります。
ケース 1 : ステンレスボルトの場合

  • 変更前 : SCM435 (黒色酸化被膜処理)
  • 変更後 : STS304
ケース 2 : 無電解ニッケルメッキボルトの場合

  • 変更前 : SCM435 (黒色酸化被膜処理)
  • 変更後 : SCM435 (無電解ニッケルメッキ)

※ 標準仕様でSUS材質ボルト又は無電解ニッケルメッキボルトが適用される場合

モデル 規格 本体材質 表面処理 適用ボルト
SRBS 全規格 ステンレススチール – STS304
SRBMS 全規格 ステンレススチール – STS304
SDSS 全規格 ステンレススチール 電解研磨 STS304
SDWS 全規格 ステンレススチール 電解研磨 STS304
SHDS-NI 126, 144 スチール 無電解ニッケルメッキ SCM435 (無電解ニッケルメッキ)
SHDW-NI 126, 144 スチール 無電解ニッケルメッキ SCM435 (無電解ニッケルメッキ)
SJC 120, 135, 160 スチール 無電解ニッケルメッキ SCM435 (無電解ニッケルメッキ)
SOHMP 全規格 高強度アルミ合金 – STS304
SOHSV 全規格 ステンレススチール 電解研磨 STS304
SRGS 全規格 ステンレススチール – STS304

クランプ分離型

  • 一部製品はクランプ分離加工が可能です。
  • 下記表にてクランプ分離が可能な製品機種をご確認下さい。詳細機能規格（サイズ）は、該当注文方法、規格、性能ページをご確認下さい。
カップリング機種
SHR SD SAD SHD SCD SJC SOH SRB SRG SCJ SFC
防振ゴムタイプ ディスクタイプ 高性能用ディスクタイプ 高トルク用ディスクタイプ 高精密ディスクタイプ ジョータイプ オルダムタイプ ラジアルビームタイプ リジットタイプ クロスジョイントタイプ ウレタンフレキシブルタイプ
O △ X O X △ △ X O X X

※ △ 印は「一部規格（サイズ）のみ可能」を示します。
