カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SADシリーズ
高性能（高トルク、高剛性）ディスクカップリング
SAD vs SD
SADシリーズは、従来の一般ディスクタイプ(SDシリーズ)の板バネ形状を改善して強度と剛 性を向上させた製品です。従来の2点固定方式(SDシリーズ)から3点固定方式(SADシリー ズ)へ変更して耐久性を高めることで、性能レベルを落とすことなくより小さなサイズの製品 を使えるようになりました。

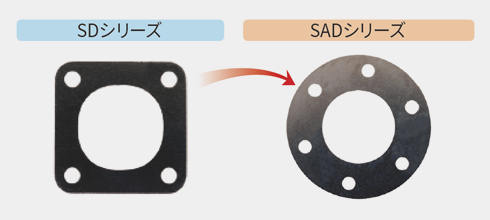

1. 板バネ形状改善
SDシリーズ(4穴板バネ)に比べてSADシリーズ(6穴板バネ)は支 持穴間の間隔が狭いため多少柔軟性に欠けますが、支持穴の増 加は応力をより分散させる耐久性(=強度)が高まるだけでなく、 穴の間隔が狭いことにより剛性も向上する効果があります。つま り、高強度、高剛性を目的としたディスクカップリングとして最適な 製品です。

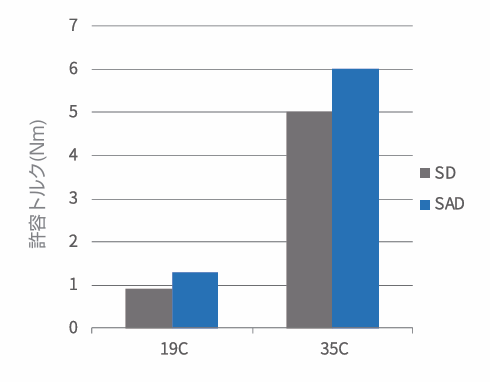

2. トルク伝達力の増大
類似または同一外径サイズ対比トルク伝達力(耐久 性、強度)増大
3. 高いねじり剛性
SADシリーズは高いねじり剛性を持ち、応答性が優れています。
(高速、高精密、位置決定に最適)
