カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SCDシリーズ SCD (Index) を見る
高精密ディスクカップリング [SCDW]

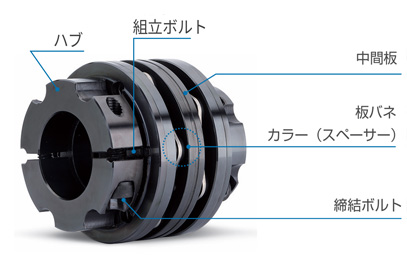

構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | スチール | 黒色酸化被膜 |
| 中間板 | スチール | 黒色酸化被膜 |
| 板バネ | ステンレススチール | – |
| カラー （スペーサー） |
スチール | 黒色酸化被膜 |
| 組立ボルト | SCM435 | 黒色酸化被膜 |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
特徴及び用途
| ゼロバックラッシュ（精密度） | ☆ | |
|---|---|---|
| 高いトルク伝達力（耐久性） | ☆ | |
| ねじり剛性 | ☆ | |
| 振動の吸収／減衰 | – | |
| 非整列吸収 | ○ | |
主要用途 : 工作機械、チップマウンター、直交座標ロボット、太陽光装備
締結方式
| セットスクリュータイプ | 一般 | X |
|---|---|---|
| キー溝 | X | |
| クランプタイプ | 一般 | ○ |
| クランプ分離 | X | |
| キー溝 | X | |
| テーパータイプ | X | |

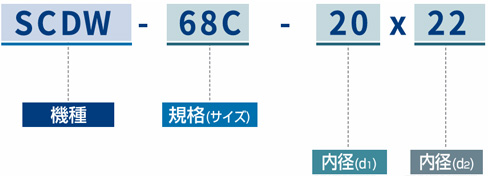

注文方法
※製品の正確な外観確認が必要な場合は、弊社公式サイトの規格表上部または技術資料カテゴリに掲示している標準品図面ファイルをご参照下さい。
