カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SCDシリーズ SCD (Index) を見る

高精密ディスクカップリング [SCDW]

  • SCD – 2D (.dwg)
  • SCD – 3D (.step)

クランプタイプ

規格及び性能
製品
番号		 CAD d1, d2 寸法 (±0.3mm) 締結ボルト 常用
トルク
(N·m)		 最大
回転数
(min-1)		 慣性
モーメント
(kg·m2)		 ねじり
バネ剛性
(N·m/rad)		 質量
(g)		 ミスアライメント許容値

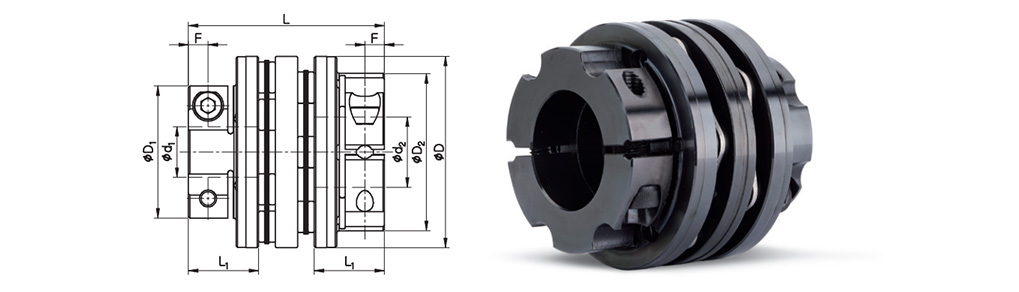

D D1, D2 L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SCDW-68C 18~25 68 47 69.8 25 7 M6 14 90/100 14,000 0.54X10-3 4.9X104 820 2 0.25 ±1.0
28~35 56
SCDW-78C 22~25 78 52 85.4 30 8.5 M8 34 200 13,000 1.5X10-3 1.0X105 1,700 2 0.3 ±1.0
28~35 70
38 74
SCDW-88C 25~32 88 66 86.6 30 8.5 M8 34 250/300 12,000 2.1X10-3 1.2X105 1,910 2 0.3 ±1.2
35~42 74
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 内径寸法によって許容トルクが決まります。ページ下部の標準内径表をご参照下さい。
標準内径
製品番号 許容
トルク
(N·m)		 標準内径 (d1, d2) (mm)
18 19 20 22 24 25 26 28 30 32 35 38 40 42
SCDW-68C 90 ● ●
100 ● ● ● ● ● ● ● ● ●
SCDW-78C 200 ● ● ● ● ● ● ● ● ●
SCDW-88C 250 ● ● ●
300 ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • SCDシリーズ製品の許容トルクは、小さい内径の許容トルク基準値が適用されます。
  • SCDシリーズのキー溝追加加工は、全製品対応致しかねます。
