カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SDシリーズ
シングルディスク vs ダブルディスク
- ディスクカップリングは板バネが非整列を吸収します。よって板バネが多いダブルディスクタイプは非整列補正力が優れています。
- シングルディスクタイプは剛性が優れ、位置決定力（精密度）が高く、全長が短く省スペース型です。
| シングルディスク | ダブルディスク | |
|---|---|---|
| 板バネモジュール | 1個 | 2個 |
| トルク伝達力 | 同一（許容トルク） | |
| ねじり剛性 | 高い | 低い |
| 非整列吸収 | 低い | 高い |
板バネ補強サービス
- ディスクタイプカップリングの性能決定において最も重要な要素は板バネです。

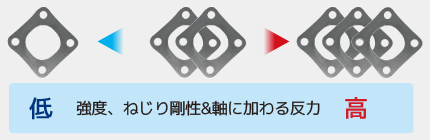

- 標準品以外にも板バネモジュールを構成するステンレスプレートの枚数を増やせます。枚数増加による効果は右図の通りです。
- 板バネを補強すれば強度は上がりますが、同時に周辺（モーターなど）に伝達される反力も上がるため周辺機器に悪影響を与える可能性があります。
- 強度及び剛性の向上をご要望の場合、板バネを補強したカスタム注文に対応しています。ぜひお問い合せ下さい。
