カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SDシリーズ

シングルディスクタイプカップリング_高強度アルミ合金本体

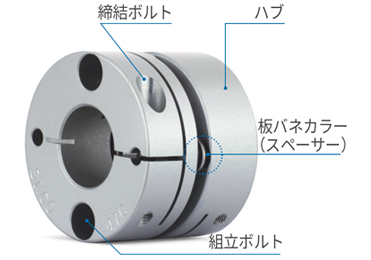

構造及び材質
構造 材質 表面処理
ハブ 高強度アルミ合金 アノダイジング
板バネ ステンレススチール –
カラー(スペーサー) スチール 黒色酸化被膜
組立ボルト SCM435 黒色酸化被膜
締結ボルト SCM435 黒色酸化被膜
特徴及び用途
ゼロバックラッシュ（精密度） ☆
高いトルク伝達力（耐久性） ○
ねじり剛性 ☆
振動の吸収／減衰 –
非整列吸収 △
適用モーター サーボ ○
ステッピング ○
エンコーダー ○
汎用 –

主要用途 : 半導体製造装置、SMT、直交座標ロボット、UVWステージ、工作機械、インデックステーブル

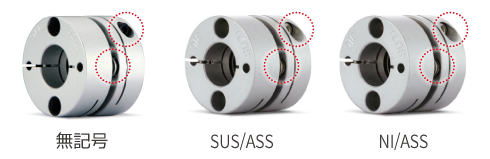

締結/組立部品材質交換サービス

アルミ本体材質のディスクカップリング使用において酸化鉄被膜処理されたボルト／カラーの腐食を懸念される場合、組立部品の材質及び表面処理方法の変更が出来ます。下記内容をご参照下さい。

表記 材質 表面処理
無記号 スチール 黒色酸化被膜
NI/ASS スチール 無電解ニッケルメッキ
SUS/ASS ステンレススチール –

※注意事項：軸締結ボルトの材質また表面処理を標準仕様から変更した場合、締結力（軸スリップトルク）が低下することがおります。

締結方式
セットスクリュー
タイプ		 一般 △
キー溝 △
クランプタイプ 一般 ○
クランプ分離 △
キー溝 ○
テーパータイプ X

※ クランプ分離が可能な型式は規格/仕様表に別途表記

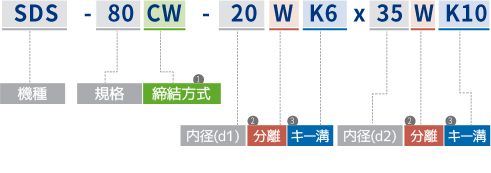

注文方法
① 締結方式
無記号
セットスクリュータイプ
C
一般クランプタイプ
CW
クランプ分離タイプ

② 分離
無記号
標準
W
該当内径クランプ分離
（クランプタイプのみ有効）

③ キー溝
無記号
標準
K（寸法）
該当内径に記された寸法通りのキー溝加工

※ 製品の正確な外観確認が必要な場合は、弊社公式サイトの規格表上部または 技術資料カテゴリに掲示している標準品図面ファイルをご参照下さい。

クランプ分離タイプ対応

※ 規格情報にクランプ分離対応機種を表記しています。注文方法をご確認下さい。
