カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SDシリーズSDシリーズ（Index）を見る
ダブルディスクタイプカップリング_ステンレススチール本体

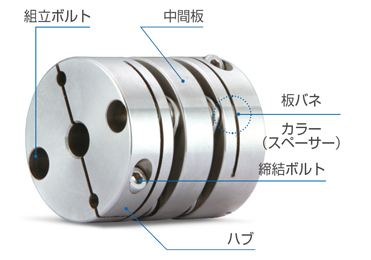

構造及び材質
| 構造 | 材質 |
|---|---|
| ハブ | ステンレススチール |
| 中間板 | ステンレススチール |
| 板バネ | ステンレススチール |
| カラー(スペーサー) | ステンレススチール |
| 組立ボルト | STS304 |
| 締結ボルト | STS304 |
特徴及び用途
| ゼロバックラッシュ（精密度） | ☆ | |
|---|---|---|
| 高いトルク伝達力（耐久性） | ○ | |
| ねじりバネ剛性 | ☆ | |
| 振動の吸収／減衰 | – | |
| 非整列吸収 | ○ | |
| 耐腐食性 | ☆ | |
| 適用モーター | サーボ | ○ |
| ステッピング | ○ | |
| エンコーダー | ○ | |
| 汎用 | – | |
主要用途 : 半導体製造装置、SMT、直交座標ロボット、UVWステージ、工作機械、インデックステーブル、高温又は耐腐食性が要求される環境
ステンレス製品を使用する理由
1. 耐腐食性に優れるため、腐食しやすい環境において有利
2. アルミ合金製品に比べ耐熱性が優れているため高温環境でも機械的物性値の変動が少ない。
締結方式
| セットスクリュー タイプ |
一般 | X |
|---|---|---|
| キー溝 | X | |
| クランプタイプ | 一般 | ○ |
| クランプ分離 | △ | |
| キー溝 | ○ | |
| テーパータイプ | X | |
※ クランプ分離が可能な型式は規格/仕様表に別途表記

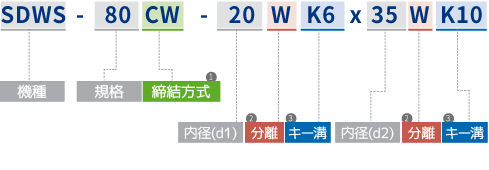

注文方法
① 締結方式
- C
- 一般クランプタイプ
- CW
- クランプ分離タイプ（d1 or d2）
② 分離
- 無記号
- 該当内径クランプ分離無し
- W
- 該当内径クランプ分離
③ キー溝
- 無記号
- 該当内径キー溝無し
- K（寸法）
- 該当内径に記された規格のキー溝加工
※ 製品の正確な外観確認が必要な場合は、弊社公式サイトの規格表上部または 技術資料カテゴリに掲示している標準品図面ファイルをご参照下さい。
クランプ分離タイプ可能
※ 規格情報にクランプ分離対応機種を表記しています。注文方法をご確認下さい。
