カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SDシリーズ SDシリーズ（Index）を見る

ダブルディスクタイプカップリング_ステンレススチール本体

  • SD – 2D (.dwg)
  • SD – 3D (.step)

Side-clamp

規格及び性能
製品
番号		 CAD 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m)		 最大
回転数
(min-1)		 慣性
モーメント
(kg·m2)		 ねじり
剛性
(N·m/rad)		 質量
(g)		 ミスアライメント許容値 クランプ
分離

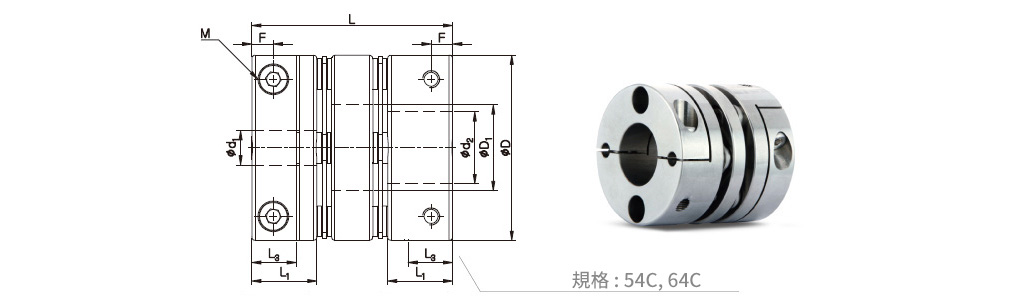

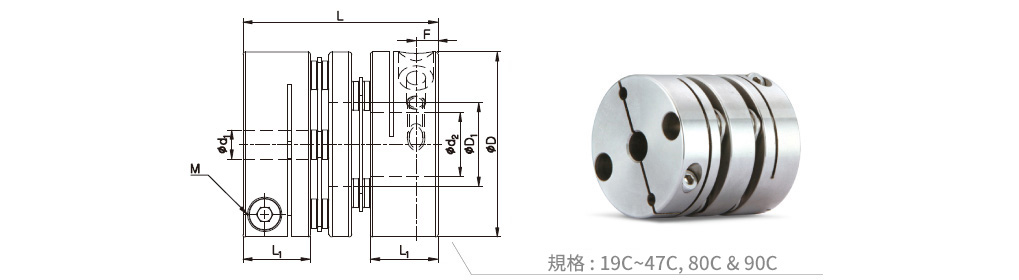

D D1 L L1 L3 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SDWAS-16C 16 6.3 21.2 7.8 – 2.5 M2 0.5 0.6 14,000 7.9 x 10-7 200 22.4 1 0.05 ±0.2 X
SDWBS-16C 16 6.3 23.2 7.8 – 2.5 M2 0.5 0.6 14,000 8.6 x 10-7 200 24.3 1 0.05 ±0.2 X
SDWAS-19C 19 8.4 23.3 8.7 – 2.9 M2.6 1 0.9 14,000 1.6 x 10-6 300 37 1 0.05 ±0.2 X
SDWBS-19C 19 8.4 26.3 8.7 – 2.9 M2.6 1 0.9 14,000 2.0 x 10-6 300 39 1 0.05 ±0.2 X
SDWAS-22C 22.2 9 25 8.7 – 2.8 M2.6 1 1.2 10,000 3.3 x 10-6 400 47 1.5 0.12 ±0.2 X
SDWBS-22C 22.2 9 27.2 8.7 – 2.8 M2.6 1 1.2 10,000 3.5 x 10-6 400 50 1.5 0.12 ±0.2 X
SDWAS-26C 26.6 12.2 32.5 10.6 – 3.4 M3 1.5 2.2 10,000 8.5 x 10-6 600 92 1.5 0.15 ±0.3 X
SDWAS-31C 31.8 14.4 33.5 11.6 – 3.7 M3 1.5 4 8,000 1.9 x 10-5 1,300 140 1.5 0.15 ±0.4 X
SDWBS-31C 31.8 14.4 38.5 11.6 – 3.7 M3 1.5 4 8,000 2.2 x 10-5 1,300 162 1.5 0.15 ±0.4 X
SDWAS-35C 35 16.2 34.6 12.7 – 4.4 M4 2.5 5 8,000 3.0 x 10-5 1,500 165 1.5 0.16 ±0.4 X
SDWCS-35C 35 16.2 38.1 12.7 – 4.4 M4 2.5 5 8,000 3.4 x 10-5 1,500 198 1.5 0.16 ±0.4 X
SDWAS-39C 39 17 39.5 13.7 – 4.3 M4 2.5 6 8,000 5.3 x 10-5 1,800 257 1.5 0.18 ±0.4 X
SDWAS-39C(3) 39 17 40.1 13.7 – 4.3 M4 2.5 9 8,000 5.3 x 10-5 1,800 257 1.5 0.18 ±0.4 X
SDWCS-39C 39 17 45 13.7 – 4.3 M4 2.5 6 8,000 6.0 x 10-5 1,800 297 1.5 0.18 ±0.4 X
SDWCS-39C(3) 39 17 45.6 13.7 – 4.3 M4 2.5 9 8,000 6.0 x 10-5 1,800 297 1.5 0.18 ±0.4 X
SDWCS-42C 42.5 18 46.2 13.7 – 4.3 M4 2.5 8 8,000 8.3 x 10-5 2,000 324 1.5 0.18 ±0.5 X
SDWCS-42C(3) 42.5 18 46.8 13.7 – 4.3 M4 2.5 10 8,000 8.3 x 10-5 2,000 324 1.5 0.18 ±0.5 X
SDWCS-47C 47 20.5 50 16 – 5.2 M4 2.5 14 7,500 1.4 x 10-4 4,000 432 1.5 0.2 ±0.5 X
SDWBS-54C 54 25 52.6 19 13 6.3 M5 4 25 7,500 2.8 x 10-4 7,000 675 1.5 0.2 ±0.5 ○
SDWCS-54C 54 25 58.6 19 13 6.3 M5 4 25 7,500 3.0 x 10-4 7,000 756 1.5 0.2 ±0.5 ○
SDWAS-64C 64 25.8 74.4 26 15.2 7.5 M6 8 40 6,500 6.8 x 10-4 11,000 1,200 1.5 0.3 ±0.5 ○
SDWS-80C 80 35.8 81.8 29.7 19 9.4 M8 20 85 6,000 1.9 x 10-3 20,000 2,020 2 0.4 ±0.6 ○
SDWCS-80C 80 35.8 98.3 29.7 19 9.4 M8 20 85 6,000 2.4 x 10-3 20,000 2,490 2 0.5 ±0.6 ○
SDWS-90C 94.5 41.6 98.9 30.4 19 9.3 M8 20 180 6,000 4.5 x 10-3 35,000 3,320 2 0.4 ±0.8 ○
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。）
  • 80C・90Cは、クランプ分離タイプ対応時、締結ボルトが2本の専用ハブを使用します。
標準内径 (16C ~ 47C)
製品番号 標準内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20
SDW□S-16C ● ● ● ●
SDW□S-19C ● ● ● ●
SDW□S-22C ● ● ● ● ● ● ● ●★ ●★
SDW□S-26C ● ● ● ● ● ● ● ●
SDW□S-31C ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-35C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-39C ● ● ● ● ● ● ● ● ● ● ●
SDW□S-42C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDW□S-47C ● ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
標準内径 (54C ~ 90C)
製品番号 標準内径 (d1, d2) (mm)
10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25 26 28 30 32 35 40 45
SDW□S-54C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDW□S-64C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★ ●★
SDW□S-80C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDW□S-90C ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
  • クランプ分離が可能です。
軸スリップトルク
  • 下記の表は該当カップリングの許容トルクより軸スリップトルクが小さい場合に伝達可能なトルク情報となります。
  • 軸スリップトルクがカップリングの許容トルクよりも小さい場合、実際に適用するトルク（モーター仕様及び負荷率を確認）と軸スリップトルクを比較して下さい。実際の使用トルクよりも軸スリップトルクが小さい場合は、安全のため、カップリングのサイズアップやキーのご使用をお勧めします。
  • 下記のスリップトルクは試験条件（軸の公差、粗度、表面処理、駆動軸の加減速等）によって差異が生じる場合があります。
    また締結ボルトの材質又は表面処理により減少することがあるので、必ずご使用前に実際の使用条件と同一の条件下でテストされることを推奨します。
  • 54C以上（54C〜90C）の規格製品は、確実な軸締結のため、キー／キー溝の使用を推奨します。
製品番号 許容トルク
(N·m)		 内径別スリップトルク (N·m)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20
SDW□S-16C 0.6 0.6
SDW□S-19C 0.9 0.8
SDW□S-22C 1.2 0.8 1.2 1.2
SDW□S-26C 2.2 1.6 1.6 2 2
SDW□S-31C 4 1.3 1.4 2.5 2.7 3 3 3.5 4
SDW□S-35C 5 1 1 1.6 2.2 3 3 4 5
SDW□S-39C 6 3 3.5 3.5 3.8 4.2 5.5 6.4 8 9
SDW□S-39C(3) 9
SDW□S-42C 8 3.2 4 4.2 3 4.8 6 7 9.5 10 10
SDW□S-42C(3) 10
SDW□S-47C 14 3 4.9 6 6 8 8 9 9 9 14 14
