カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SDシリーズ SDシリーズ（Index）を見る

シングルディスクタイプカップリング_高強度アルミ合金本体

  • SD – 2D (.dwg)
  • SD – 3D (.step)

Side-clamp

規格及び性能

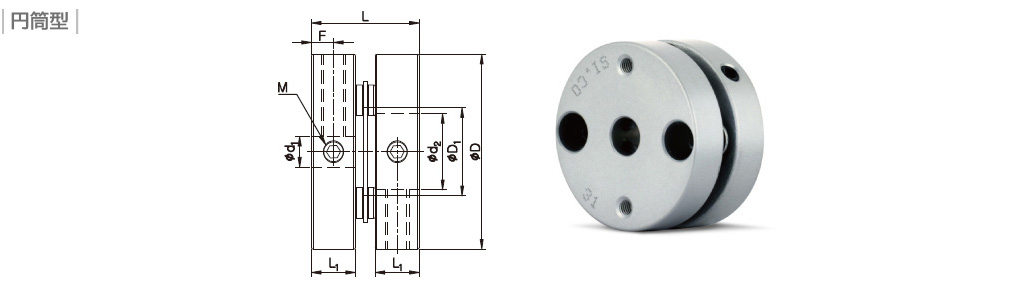

製品番号 CAD 外形 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m) 		最大
回転数
(min-1)		 慣性
モーメント
(kg·m2) 		ねじり
剛性
(N·m/rad) 		質量
(g)		 ミスアライメント許容値
D D1 D2 L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SDS-16 Cylinder 16 6.7 – 12 5.1 2.5 M2.5 0.5 0.6 16,000 1.8×10-7 270 5 0.5 0.02 ±0.1
SDS-19 19 8.5 – 14.1 6.1 3 M3 0.7 0.9 16,000 3.0×10-7 600 6 1 0.02 ±0.1
SDS-22 22.2 10 – 14.8 6.2 3 M3 0.7 1.2 12,000 6.9×10-7 600 10 1 0.02 ±0.1
SDS-26 26.6 12.2 – 17.6 7.4 3.6 M4 1.7 2.2 12,000 2.0×10-6 900 20 1 0.02 ±0.15
SDS-31 31.8 14.4 – 17.6 7.2 3.6 M4 1.7 4 10,000 4.4×10-6 1,700 30 1 0.02 ±0.2

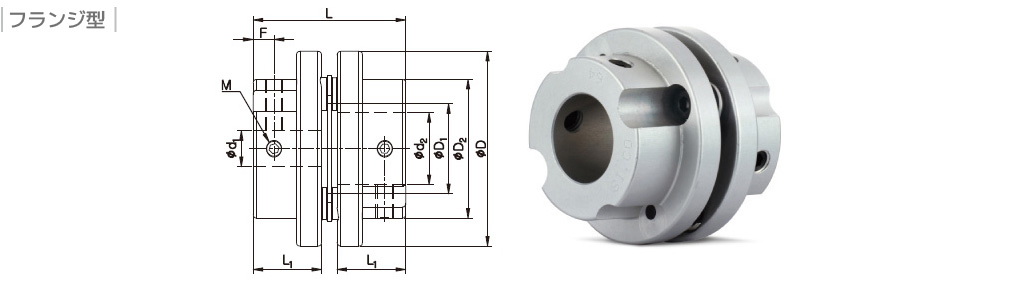

SDS-42 Flange
/Cylinder		 42.5 18 29.3 / – 30.8 / 31.4 13.4 / 13.7 4.6 / 6.5 M4 1.7 8 8,000 1.7×10-5 2,800 65 1 0.02 ±0.25
SDS-42(3) 42.5 18 29.3 / – 31.1 / 31.7 13.4 / 13.7 4.6 / 6.5 M4 1.7 10 8,000 1.7×10-5 2,800 65 1 0.02 ±0.25
SDS-47 47 20.4 33 / – 31.4 / 35.7 13.9 / 16 4.5 / 7.1 M5 4 14 8,000 2.7×10-5 6,000 91 1 0.02 ±0.25
SDS-54 54 25 38.5 / – 42.3 19 5.8 / 6.4 M5 4 25 7,500 4.9×10-5 11,000 130 1 0.02 ±0.25
SDS-64 64 25.8 48 / – 58.2 26 8 / 11 M8 15 40 7,000 1.8×10-4 20,000 292 1 0.02 ±0.25
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。）セットスクリュータイプの場合、締結力が弱いためキー溝方式のご使用をお勧めします。
  • 同じ製品番号が2種類の外形（円筒型、フランジ型）の場合、円筒型は内径の後に識別コード“D”を表記して下さい。
標準内径
製品番号 標準内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20 21 22 24 25 26 28 30
SDS-16 ● ● ● ●
SDS-19 ● ● ● ● ●
SDS-22 ● ● ● ● ● ● ● ● ● ●★
SDS-26 ● ● ● ● ● ● ● ● ● ●
SDS-31 ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDS-42 ● ● ● ● ● ● ● ● ● ● ● ●
SDS-47 ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SDS-54 ● ● ● ● ● ● ● ● ● ● ● ●
SDS-64 ● ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
