カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SDシリーズ SDシリーズ（Index）を見る

シングルディスクタイプカップリング高強度アルミ合金本体

  • SD – 2D (.dwg)
  • SD – 3D (.step)

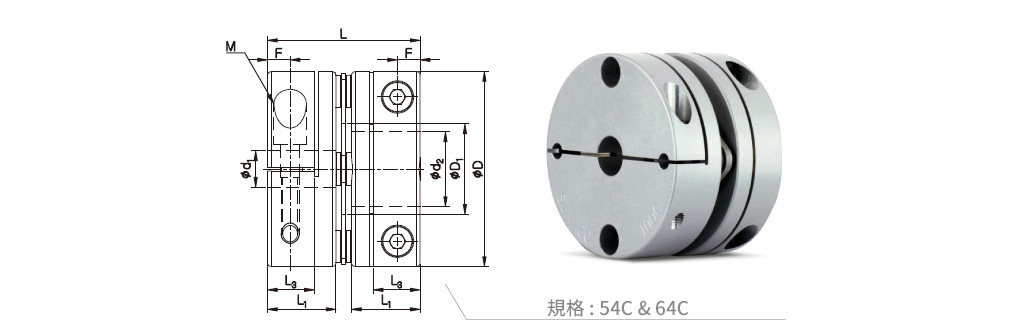

Side-clamp – Cylinder-shaped

規格及び性能
製品番号 CAD 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m) 		最大
回転数
(min-1)		 慣性
モーメント
(kg·m2) 		ねじり
剛性
(N·m/rad) 		質量
(g)		 ミスアライメント許容値 クランプ
分離
D D1 L L1 L3 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SDS-12C 12 5.5 12.3 5.9 – 1.9 M1.6 0.25 0.2 14,000 6.9×10-8 170 3 0.5 0.01 ±0.04 X
SDS-16C 16 6.7 17.4 7.8 – 2.5 M2 0.5 0.6 14,000 2.6×10-7 270 7 1 0.02 ±0.1 X
SDS-19C 19 8.5 19.3 8.7 – 2.9 M2.6 1 0.9 14,000 4.0×10-7 500 8 1 0.02 ±0.1 X
SDS-22C 22.2 10 19.7 8.7 – 2.8 M2.6 1 1.2 10,000 1.0×10-6 600 15 1 0.02 ±0.1 X
SDS-26C 26.6 12.2 24.1 10.6 – 3.4 M3 1.7 2.2 10,000 2.4×10-6 900 25 1 0.02 ±0.15 X
SDS-31C 31.8 14.4 26.4 11.6 – 3.7 M3 1.7 4 9,000 5.8×10-6 1,700 40 1 0.02 ±0.2 X
SDCS-35C 35 16.2 28 12.7 – 4.4 M4 3.5 5 8,500 1.0×10-5 2,000 57 1 0.02 ±0.2 X
SDS-39C 39 17 31.3 13.7 – 4.3 M4 3.5 6 8,000 1.6×10-5 2,300 70 1 0.02 ±0.25 X
SDS-39C(3) 39 17 31.6 13.7 – 4.3 M4 3.5 9 8,000 1.6×10-5 2,300 70 1 0.02 ±0.25 X
SDCS-42C 42.5 18 31.4 13.7 – 4.3 M4 3.5 8 8,000 3.4×10-5 2,800 95 1 0.02 ±0.25 X
SDCS-42C(3) 42.5 18 31.7 13.7 – 4.3 M4 3.5 10 8,000 3.4×10-5 2,800 95 1 0.02 ±0.25 X
SDCS-47C 47 20.5 35.6 16 – 5.2 M4 3.5 14 7,500 5.4×10-5 6,000 140 1 0.02 ±0.25 X
SDCS-54C 54 25 42.3 19 13 6.3 M5 8 25 7,500 9.8×10-5 11,000 200 1 0.02 ±0.25 ○
SDCS-64C 64 25.8 58.2 26 15.2 7.5 M6 13 40 7,000 2.2×10-4 20,000 355 1 0.02 ±0.25 ○
SDS-80C 80 35.8 66.1 29.7 19 9.4 M8 30 85 7,000 6.4×10-4 40,000 690 1 0.02 ±0.4 ○
SDS-90C 94.5 41.6 68.9 30.4 19 9.3 M8 30 180 6,000 1.3×10-3 60,000 960 1 0.02 ±0.5 ○
SDS-100C 104.5 47.7 71.7 30.7 19 9.3 M8 30 250 6,000 2.2×10-3 70,000 1,300 1 0.02 ±0.6 ○
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。）セットスクリュータイプの場合、締結力が弱いためキー溝方式のご使用をお勧めします。
  • 80C、90C、100Cは、クランプ分離タイプ対応時、締結ボルトが2本の専用ハブを使用します。
標準内径 (12C~47C)
製品番号 標準内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20
SDS-12C ● ● ●★
SDS-16C ● ● ● ●
SDS-19C ● ● ● ● ●
SDS-22C ● ● ● ● ● ● ● ● ● ●★
SDS-26C ● ● ● ● ● ● ● ● ● ●
SDS-31C ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDCS-35C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDS-39C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SDCS-42C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★
SDCS-47C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）- ※ 例外品目: SDS-12C
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
標準内径 (54C ~ 100C)
製品番号 標準内径 (d1, d2) (mm)
10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25 26 28 30 32 35 40 45 50
SDCS-54C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDCS-64C ● ● ● ● ● ● ● ● ● ● ● ● ●★ ●★ ●★ ●★ ●★
SDS-80C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●★
SDS-90C ● ● ● ● ● ● ● ● ● ● ●★
SDS-100C ● ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
  • クランプ分離が可能です。
軸スリップトルク
  • 下記の表は該当カップリングの許容トルクより軸スリップトルクが小さい場合に、実際に伝達可能なトルク情報です。
  • 軸スリップトルクがカップリングの許容トルクより小さい場合、実際に適用される使用トルク（モーター仕様及び負荷要確認）と軸スリップトルクを比較して下さい。使用トルクよりも軸スリップトルクが小さい場合は、一回り大きな製品もしくはキー溝品のご使用をお勧めします。
  • 下記のスリップトルクは試験条件（軸の公差、粗度、表面処理、駆動軸の加減速等）によって差異が生じる場合があります。
    また締結ボルトの材質又は表面処理により減少することがあるので、必ずご使用前に実際の使用条件と同一の条件下でテストされることを推奨します。
製品番号 許容トルク
(N·m)		 内径別スリップトルク (N·m)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16
SDS-16C 0.6 0.6
SDS-19C 0.9
SDS-22C 1.2 1.1
SDS-26C 2.2 2 2
SDS-31C 4 3
SDCS-35C 5 5
SDS-39C 6 5.5 6 6.5 7 9
SDS-39C(3) 9
SDCS-42C 8 4.5 6 8 10
SDS-42C(3) 10
SDCS-47C 14 10 11 12 14
製品番号 許容トルク
(N·m)		 内径別スリップトルク (N·m)
10 11 12 12.7 14 15 16 18 19 20 22 24 25 28 30 32 35 40 45 50
SDCS-54C 25
SDCS-64C 40 40
SDS-80C 85
SDS-90C 180 100 110 130 150
SDS-100C 250 136 140 144 152 180 185 192 216 230 240 250

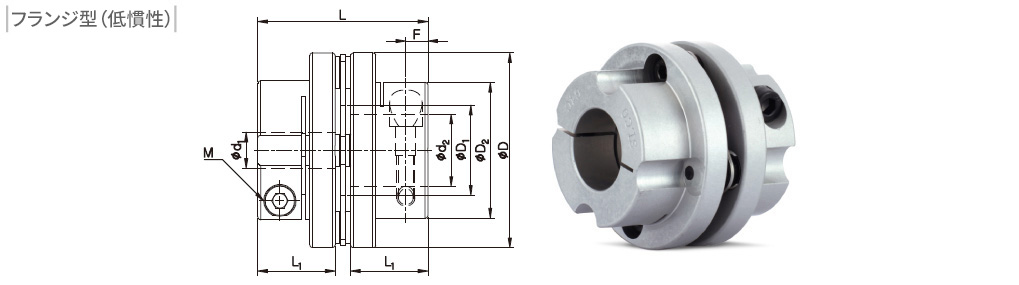

クランプタイプ – フランジ型（低慣性）

規格及び性能
製品番号 CAD 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m) 		最大
回転数
(min-1)		 慣性
モーメント
(kg·m2) 		ねじり
剛性
(N·m/rad) 		質量
(g)		 ミスアライメント許容値
D D1 D2 L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SDS-35C 35 16.2 21.5 28 12.7 3.9 M3 1.7 5 8,500 4.6×10-6 2,000 35 1 0.02 ±0.2
SDS-42C 42.5 18 29.3 30.8 13.4 3.8 M3 1.7 8 8,000 1.7×10-5 2,800 65 1 0.02 ±0.25
SDS-42C(3) 42.5 18 29.3 31.1 13.4 3.8 M3 1.7 10 8,000 1.7×10-5 2,800 65 1 0.02 ±0.25
SDS-47C 47 20.5 33/*38 37 16.7 5 M4 3.5 14 8,000 3.2×10-5 6,000 108 1 0.02 ±0.25
SDS-54C 54 25 38.5 47.1 21.4 6.1 M5 8 25 8,000 5.5×10-5 11,000 145 1 0.02 ±0.25
SDS-64C 64 25.8 48 58.2 26 7.5 M6 13 40 7,000 1.8×10-4 20,000 292 1 0.02 ±0.25
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。）セットスクリュータイプの場合、締結力が弱いためキー溝方式のご使用をお勧めします。
  • 47C製品は、内径寸法が18mm以上の場合、D2寸法は*印の寸法となります。
標準内径
製品番号 標準内径 (d1, d2) (mm)
5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20 22 24 25
SDS-35C ● ● ● ● ● ● ● ●
SDS-42C ● ● ● ● ● ● ● ● ● ● ● ●
SDS-47C ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SDS-54C ● ● ● ● ● ● ● ● ● ● ● ●
SDS-64C ● ● ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
軸スリップトルク
  • 下記の表は該当カップリングの許容トルクより軸スリップトルクが小さい場合に、実際に伝達可能なトルク情報です。
  • 軸スリップトルクがカップリングの許容トルクより小さい場合、実際に適用される使用トルク（モーター仕様及び負荷要確認）と軸スリップトルクを比較して下さい。使用トルクよりも軸スリップトルクが小さい場合は、一回り大きな製品もしくはキー溝品のご使用をお勧めします。
  • 下記のスリップトルクは試験条件（軸の公差、粗度、表面処理、駆動軸の加減速等）によって差異が生じる場合があります。
    また締結ボルトの材質又は表面処理により減少することがあるので、必ずご使用前に実際の使用条件と同一の条件下でテストされることを推奨します。
製品番号 許容トルク
(N·m)		 内径別スリップトルク (N·m)
5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 15.875 16 17 18 19 20 21
SDS-35C 5 3.2 3.5 3.8
SDS-42C 8 3 3 3.5 4 6 7 9 9.5 10
SDS-42C(3) 10
SDS-47C 14 10 11 12 14
SDS-54C 25
SDS-64C 40 36 37
