カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SFCシリーズ

ウレタンフレキシブルカップリング

  • SFC – 2D (.dwg)
  • SFC – 3D (.step)

セットスクリュータイプ

規格及び性能
製品
番号		 CAD 寸法 (±2mm) 締結ボルト 最大
トルク
(N·m)		 最大
回転数
(min-1)		 質量
(g)		 ミスアライメント許容値

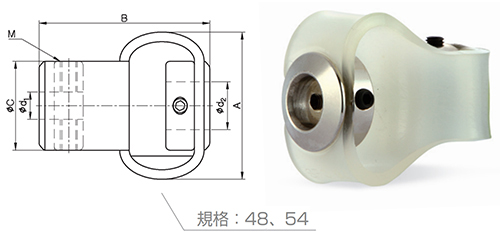

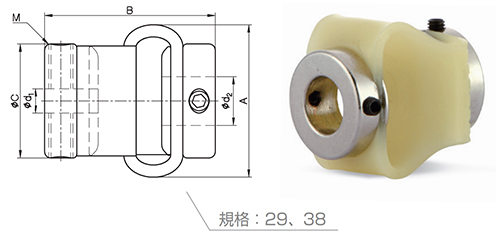

A B C サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SFC-29 25 28 18.7 M4 1.7 0.35 3,000 19 10 2 1.5
SFC-38 32 35 23 M4 1.7 1.35 3,000 38 10 2.5 2
SFC-48 43 50 26.5 M5 4 1.8 3,000 60 12 2.5 2
SFC-54 50 59 29.5 M6 7 4.5 3,000 140 12 3 2
標準内径
製品
番号		 標準内径 (d1, d2) (mm)
4 5 6 8 10 12 14 15 16
SFC-29 ● ● ● ● ●
SFC-38 ● ● ● ●
SFC-48 ● ● ● ●
SFC-54 ● ● ● ● ●

※ ※SFCシリーズの全製品は、キー溝加工非対応です。
