カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SHDシリーズ SHDシリーズ（Index）を見る

ダブルディスク高トルク伝達用ディスクタイプカップリング

  • SHD – 2D (.dwg)
  • SHD – 3D (.step)

セットスクリュータイプ

規格 56 66 88 110

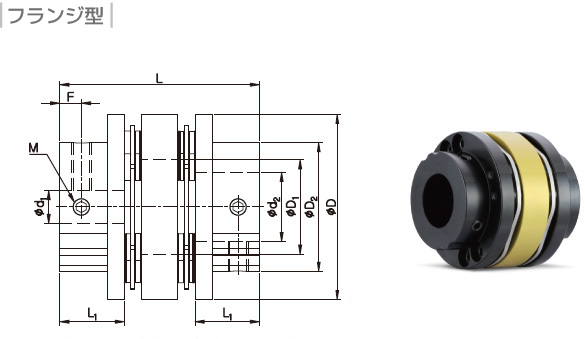

フランジ型 内径
22mm
未満		 内径
26mm
未満		 内径
32mm
未満		 内径
48mm
未満

• 規格126・144は、フランジ型のみ提供致します。

規格 56 66 88 110

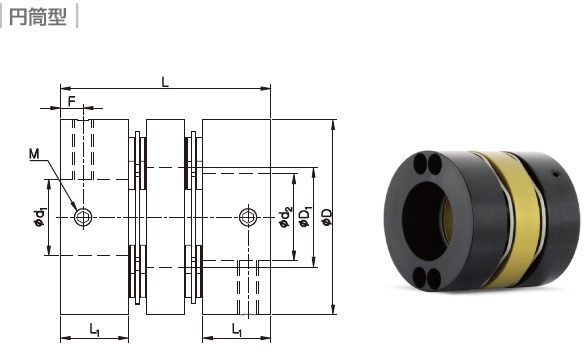

円筒型 内径
22mm
以上		 内径
26mm
以上		 内径
32mm
以上		 内径
48mm
以上
規格及び性能
製品
番号		 CAD 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m) 		最大
回転数
(min-1)		 慣性
モーメント
(kg·m2) 		ねじり
剛性
(N·m/rad) 		質量
(g)		 ミスアライメント許容値
D D1 D2 L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDW-56 56 28.6 39 60.4 19.5 6.5 M6 7 35 7,700 4.6×10-5 1.0×104 240 1 0.2 ±0.6
SHDW-66 66 35.6 46 80 24.5 7.5 M8 15 60 7,000 1.2×10-4 1.5×104 440 1 0.2 ±0.6
SHDW-88 88 46 63 99.8 30 9.5 M8 15 180 5,500 4.3×10-4 3.5×104 900 1 0.2 ±0.6
SHDW-110 108 60.5 77 111 34.5 13 M10 30 280 4,000 3.2×10-3 7.0×104 1,750 1 0.25 ±1
SHDW-126 126 65 78/*92 127.4 40 12 M10 30 450 3,500 1.0×10-2 2.2×105 5,150 1 0.6 ±3.2
SHDW-144 144 75 88/*104 143.4 45 15 M10 30 600 3,000 1.9×10-2 3.9×105 7,600 1 0.6 ±3.6
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプの場合、締結力が弱いのでキー溝方式等をご利用下さい。）
  • 126規格製品：内径寸法が 55mm以上の場合、D2寸法は*印の寸法となります。
  • 144規格製品：内径寸法が 65mm以上の場合、D2寸法は*印の寸法となります。
標準内径
製品
番号		 標準内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55 60 65 70
SHDW-56 ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-66 ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-88 ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-110 ● ● ● ● ● ● ● ● ● ● ●★
SHDW-126 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-144 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。(別途お問い合せ下さい。)
  • キー溝加工対応可能です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
