カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SHDシリーズ SHDシリーズ（Index）を見る

ダブルディスク高トルク伝達用ディスクタイプカップリング

  • SHD – 2D (.dwg)
  • SHD – 3D (.step)

テーパータイプ

規格及び性能
製品
番号		 CAD 寸法 (±0.3mm) 締結ボルト 許容
トルク
(N·m)		 最大
回転数
(min-1)		 慣性
モーメント
(kg·m2)		 ねじり
剛性
(N·m/rad)		 質量
(g)		 ミスアライメント許容値

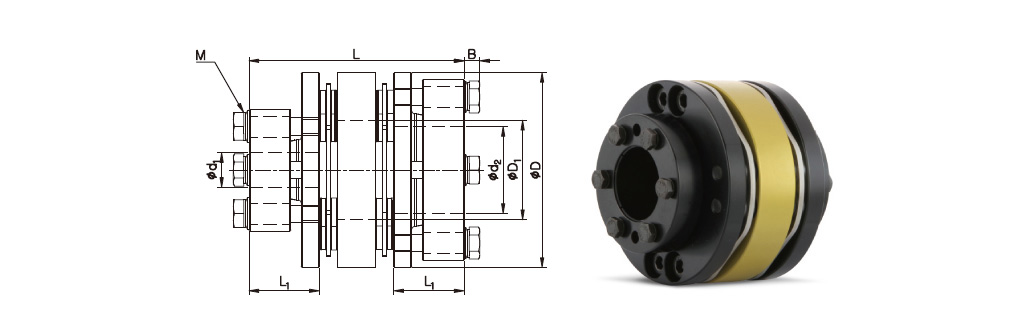

D D1 L L1 B サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SHDW-56T 56 28.6 61.8 20.2 4.5 M5 8 35 24,000 5.4×10-5 1.0×104 280 1 0.2 ±0.6
SHDW-66T 66 35.6 81 25 5 M6 13 60 20,000 1.2×10-4 1.5×104 460 1 0.2 ±0.6
SHDW-88T 88 46 99.8 30 5 M6 13 180 15,000 4.6×10-4 3.5×104 970 1 0.2 ±0.6
SHDW-110T 108 60.5 103.4 30.7 5 M6 13 280 12,000 3.7×10-3 7.0×104 1,530 1 0.25 ±1
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • テーパータイプは、構造上キー/キー溝等の締結力を補助する器具を使用できません。そのため、テーパータイプの許容トルクは最小標準軸径における軸スリップトルクを基準に表記しています。軸の外径サイズが大きくなるほど許容トルクの値は大きくなります。
標準内径
製品
番号		 標準内径 (d1, d2) (mm)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 38 40 42 45 48 50 55 60
SHDW-56T ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-66T ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-88T ● ● ● ● ● ● ● ● ● ● ● ● ●
SHDW-110T ● ● ● ● ● ● ● ● ● ● ●★
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工非対応です。
  • ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。 軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
軸スリップトルク
  • 下記の表は該当カップリングの最大トルクより軸スリップトルクが小さい場合に、実際に伝達可能なトルク情報です。
  • 軸スリップトルクがカップリングの許容トルクより小さい場合、実際に適用される使用トルク（モーター仕様及び負荷要確認）と軸スリップトルクを比較して下さい。
  • 下記のスリップトルクは試験条件（軸の公差、粗度、表面処理、駆動軸の加減速等）によって差異が生じる場合があります。
    また締結ボルトの材質又は表面処理により減少することがあるので、必ずご使用前に実際の使用条件と同一の条件下でテストされることを推奨します。
製品
番号		 許容トルク
(N·m)		 内径別スリップトルク (N·m)
10 11 12 14 15 16 18 19 20 22 24 25 26 28 30 32 35
SHDW-56T 35
SHDW-66T 60
SHDW-88T 180 140 168 180
SHDW-110T 280 250 280
