カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SOHシリーズ SOHシリーズ（Index）を見る
オルダムカップリング（ポリアセタール材質スペーサー / 一般)
構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スペーサー | ポリアセタール | – |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
- 製品番号SOH-6,8,10,12（セットスクリュー）とSOHM-12C（クランプ）の表面は非加工が標準です。
特徴及び用途
| 高いトルク伝達力（耐久性） | ○ | |
|---|---|---|
| ねじり剛性 | △ | |
| 振動の吸収／減衰 | ○ | |
| 非整列吸収 | ☆ | |
| 電気絶縁 | ○ | |
| 低偏芯反力 | ☆ | |
| 耐油性 | △ | |
| 適用モーター | サーボ | △ |
| ステッピング | ○ | |
| エンコーダー | ○ | |
| 汎用 | ☆ | |
| 使用温度 | -20℃ ~ 80℃ | |
主要用途 : パーツフィーダー、直交座標ロボット、物流コンベア等
使用周辺温度補正係数
SOHシリーズは、温度に応じた補正係数を常用/最大トルクに適用して選定して下さい。
| 周辺温度 | 温度補正係数 |
|---|---|
| -20 ℃ ~ 30 ℃ | 1.0 |
| 30 ℃ ~ 40 ℃ | 0.8 |
| 40 ℃ ~ 60 ℃ | 0.7 |
| 60 ℃ ~ 80 ℃ | 0.55 |
締結方式
| セットスクリュー タイプ |
一般 | △ |
|---|---|---|
| キー溝 | △ | |
| クランプタイプ | 一般 | △ |
| クランプ分離 | △ | |
| キー溝 | △ | |
| テーパータイプ | X | |
※ クランプ分離が可能な型式は規格/仕様表に別途表記

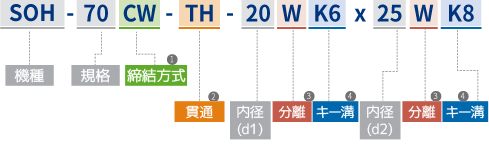

注文方法
① 締結方式
- 無記号
- セットスクリュータイプ
- C
- 一般クランプタイプ
- CW
- クランプ分離タイプ
② 貫通
- 無記号
- 一般
- TH
- スペーサー貫通
③ 分離
- 無記号
- 標準
- W
- 該当内径クランプ分離
（クランプタイプのみ有効）
④ キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
