カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SOHシリーズ SOHシリーズ（Index）を見る
オルダムカップリング (PEEK材質スペーサー / 真空環境用)

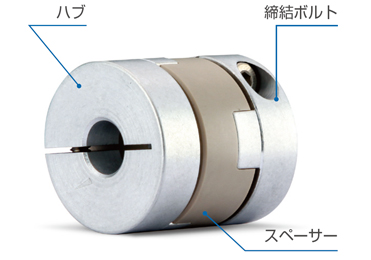

構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | – |
| スペーサー | PEEK | – |
| 締結ボルト | STS304 | – |
特徴及び用途
| 低アウトガス放出 | ☆ |
|---|---|
| 高いトルク伝達力（耐久性） | ○ |
| ねじり剛性 | △ |
| 耐薬品性 | ○ |
| 非整列吸収 | ☆ |
| 電気絶縁 | ☆ |
| 低偏心反力 | ☆ |
| 使用温度 | -20℃ ~ 120℃ |
主要用途 : 半導体及びOLED製造真空装置、高温環境機器、クリーンルーム
SOHMPの特長
- 極微量のアウトガスが放出されるので、真空装置に最適です。（アウトガス性能においては、VESPELより優れています。）
- 高温もしくはクリーンルーム環境に適しています。
PEEKの物性値
| 区分 | 項目 | 試験方法 | 値 | 単位 |
|---|---|---|---|---|
| 物性 | 密度 | ISO 1183-1 | 1.31 | g/㎤ |
| 熱属性 | 荷重変形温度 (1.8 Mpa) |
ISO 75-1 | 160 | ℃ |
| 熱膨張係数 (23 – 150℃) |
– | 55×10-6 | m/m·K | |
| 機械的 性質 |
引張強度 | ISO 527-1 | 115 | Mpa |
| 引張率 | ISO 527-1 | 5 | % | |
| ロックウェル 硬度 |
ISO 2039-2 | M105 |
注文方法
① キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
