カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SOHシリーズ SOHシリーズ（Index）を見る
オルダムカップリング （ポリアセタール材質スペーサー / 一般)
セットスクリュータイプ
規格及び性能

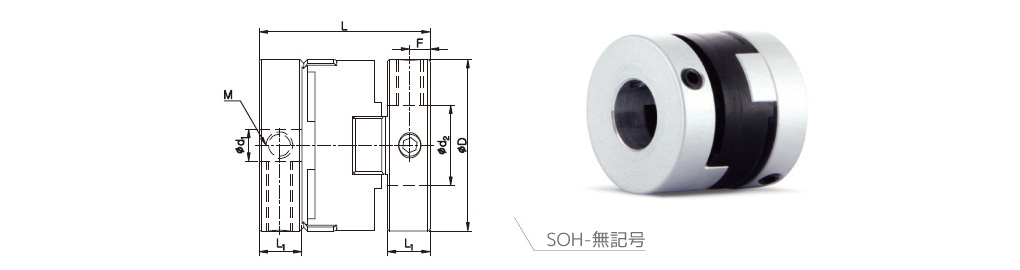

SOH-無記号
| 製品 番号 |
CAD | 寸法 (±0.3mm) | 締結ボルト | 常用 トルク (N·m) |
最大 トルク (N·m) |
最大 回転数 (min-1) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | F | サイズ | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンド プレー (mm) |
||||||||
| SOH-6 |  |
5.9 | 8.4 | 2.5 | 1.3 | M2 | 0.3 | 0.2 | 0.4 | 22,000 | 2.5 x 10-9 | 5 | 0.5 | 1.5 | 0.5 | 0.05 |
| SOH-8 | |
7.9 | 9.8 | 2.5 | 1.3 | M2 | 0.3 | 0.5 | 1 | 20,000 | 8.4 x 10-9 | 10 | 0.9 | 1.5 | 0.7 | 0.05 |
| SOH-10 | |
9.9 | 10.4 | 2.9 | 1.5 | M2 | 0.3 | 0.7 | 1.4 | 18,000 | 2.4 x 10-8 | 25 | 1.7 | 1.5 | 0.9 | 0.05 |
| SOH-12 | |
11.9 | 14.5 | 3.9 | 2 | M3 | 0.7 | 0.9 | 1.8 | 15,000 | 6.3 x 10-8 | 55 | 3 | 1.5 | 1 | 0.05 |
| SOH-16 | |
16 | 17.9 | 4.7 | 2.2 | M3 | 0.7 | 1 | 2 | 13,000 | 2.4×10-7 | 65 | 7 | 1.5 | 1 | 0.1 |
| SOH-20 | |
20 | 19.9 | 5.1 | 2.4 | M4 | 1.7 | 1.5 | 3 | 11,000 | 6.4×10-7 | 120 | 12 | 1.5 | 1.5 | 0.1 |
| SOH-25 | |
25.5 | 25.4 | 6.9 | 3.1 | M4 | 1.7 | 2.5 | 5 | 10,000 | 2.2×10-6 | 200 | 24 | 1.5 | 2 | 0.1 |
| SOH-32 | |
32 | 31.9 | 8 | 3.8 | M5 | 4 | 7 | 14 | 9,000 | 6.3×10-6 | 620 | 41 | 1.5 | 2.5 | 0.2 |
| SOH-43 | |
43 | 52 | 16.5 | 7.1 | M5 | 4 | 12.5 | 25 | 8,000 | 3.7×10-5 | 1,200 | 135 | 1.5 | 3 | 0.15 |
| SOH-53 | |
53 | 58.3 | 19.5 | 7.5 | M6 | 7 | 20 | 40 | 7,000 | 1.0×10-4 | 1,400 | 228 | 1.5 | 3.2 | 0.15 |
| SOH-57 | |
57 | 76.2 | 26.9 | 9.9 | M8 | 15 | 34 | 68 | 6,000 | 1.8×10-4 | 2,600 | 345 | 1.5 | 3.5 | 0.2 |
| SOH-70 | |
73 | 75.5 | 25 | 12.2 | M8 | 15 | 65 | 130 | 4,500 | 4.5×10-4 | 5,000 | 567 | 1.5 | 3.5 | 0.2 |
- 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
- 周辺温度が30℃以上のときは温度補正係数で常用／最大トルク値を補正して下さい。
- 最大トルク/常用トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプは締結力が弱いため、キー方式等をご利用下さい。）
SOH-S
| 製品 番号 |
CAD | 寸法 (±0.3mm) | 締結ボルト | 常用 トルク (N·m) |
最大 トルク (N·m) |
最大 回転数 (min-1) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | L2 | F1 | F2 | サイズ | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンド プレー (mm) |
||||||||
| SOH-16S | |
16 | 20.9 | 4.7 | 7.7 | 2.2 | 3.8 | M3 | 0.7 | 1 | 2 | 13,000 | 2.7×10-7 | 65 | 7.9 | 1.5 | 1 | 0.1 |
| SOH-20S | |
20 | 22.8 | 5.1 | 8 | 2.4 | 3.6 | M4 | 1.7 | 1.5 | 3 | 11,000 | 7.5×10-7 | 120 | 13 | 1.5 | 1.5 | 0.1 |
| SOH-25S | |
25.5 | 28.7 | 6.9 | 10.2 | 3.1 | 4.9 | M4 | 1.7 | 2.5 | 5 | 10,000 | 2.6×10-6 | 200 | 27.2 | 1.5 | 2 | 0.1 |
| SOH-32S | |
32 | 38.3 | 8 | 14.4 | 3.8 | 5.5 | M5 | 4 | 7 | 14 | 9,000 | 8.1×10-6 | 620 | 52 | 1.5 | 2.5 | 0.2 |
- 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
- 周辺温度が30℃以上のときは温度補正係数で常用／最大トルク値を補正して下さい。
- 最大トルク/常用トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプは締結力が弱いため、キー方式等をご利用下さい。）
SOH-SS
| 製品 番号 |
CAD | 寸法 (±0.3mm) | 締結ボルト | 常用 トルク (N·m) |
最大 トルク (N·m) |
最大 回転数 (min-1) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | F | サイズ | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンド プレー (mm) |
||||||||
| SOH-8SS | |
7.9 | 12.6 | 4.6 | 2.3 | M3 | 0.7 | 0.5 | 1 | 20,000 | 1.3 x 10-8 | 10 | 1.5 | 1.5 | 0.7 | 0.05 |
| SOH-16SS | |
16 | 23.9 | 7.7 | 3.8 | M3 | 0.7 | 1 | 2 | 13,000 | 3.4×10-7 | 65 | 9.3 | 1.5 | 1 | 0.1 |
| SOH-20SS | |
20 | 25.7 | 8 | 3.6 | M4 | 1.7 | 1.5 | 3 | 11,000 | 8.9×10-7 | 120 | 15 | 1.5 | 1.5 | 0.1 |
| SOH-25SS | |
25.5 | 32 | 10.2 | 4.9 | M4 | 1.7 | 2.5 | 5 | 10,000 | 2.9×10-6 | 200 | 31 | 1.5 | 2 | 0.1 |
| SOH-32SS | |
32 | 44.7 | 14.4 | 5.5 | M5 | 4 | 7 | 14 | 9,000 | 9.5×10-6 | 620 | 63 | 1.5 | 2.5 | 0.2 |
- 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
- 周辺温度が30℃以上のときは温度補正係数で常用／最大トルク値を補正して下さい。
- 最大トルク/常用トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプは締結力が弱いため、キー方式等をご利用下さい。）
標準内径
| 製品 番号 |
標準内径 (d1, d2) (mm) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.5 | 2 | 2.5 | 3 | 4 | 4.5 | 5 | 6 | 6.35 | 8 | 9 | 9.525 | 10 | 11 | 12 | 14 | 15 | |
| SOH-6□□ | ● | ● | ● | |||||||||||||||
| SOH-8□□ | ● | ● | ● | ● | ||||||||||||||
| SOH-10□□ | ● | ● | ● | |||||||||||||||
| SOH-12□□ | ● | ● | ● | ● | ||||||||||||||
| SOH-16□□ | ● | ● | ● | ● | ||||||||||||||
| SOH-20□□ | ● | ● | ● | ● | ● | |||||||||||||
| SOH-25□□ | ● | ● | ● | ● | ● | ● | ● | |||||||||||
| SOH-32□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 製品 番号 |
標準内径 (d1, d2) (mm) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 9 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 25.4 | 28 | 30 | 32 | 35 | |
| SOH-43□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| SOH-53□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| SOH-57□□ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| SOH-70 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||
- 使用軸の公差はh7を推奨します。
- 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）- ※ 例外品目: SOH-6□□, SOH-8□□, SOH-10□□, SOH-12□□
- キー溝加工対応可能です。
