カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SRBシリーズ SRBシリーズ（Index）を見る
ラジアルビームカップリング (ステンレススチール本体)
構造及び材質
一般型
| 構造 | 材質 | 表面処理 |
|---|---|---|
| 本体 | ステンレススチール | – |
| 締結ボルト | STS304 | – |
省スペース型
| 構造 | 材質 | 表面処理 |
|---|---|---|
| 本体 | ステンレススチール | – |
| 締結ボルト | STS304 | – |
特徴及び用途
- ラジアルビームカップリングは、金属一体型カップリングでバックラッシュがなく、スリット構造により非整列を吸収します。
- SRBSシリーズはステンレススチールを採用し、耐食性を向上させた製品です。（ただし、使用および保管環境によっては錆が発生する場合があります。）
| SRBS | SRBMS | ||
|---|---|---|---|
| ゼロバックラッシュ（精密度） | ☆ | ☆ | |
| 高いトルク伝達力（耐久性） | △ | △ | |
| ねじり剛性 | ○ | ○ | |
| 振動の吸収／減衰 | – | – | |
| 非整列吸収 | ○ | △ | |
| 耐食性 | ☆ | ☆ | |
| 適用モーター | サーボ | ○ | ○ |
| ステッピング | ○ | ○ | |
| エンコーダー | ○ | ○ | |
| 汎用 | – | – | |
主要用途 : UVWステージ、XYステージ、パーツフィーダー、エンコーダー、要耐食性環境
リリーフ構造
非整列発生時の内部干渉による破損を防ぐため、リリーフ加工が施されています。
スリットラウンディング処理
スリットからの応力集中を避けるため、ラウンド処理されています。
締結方式

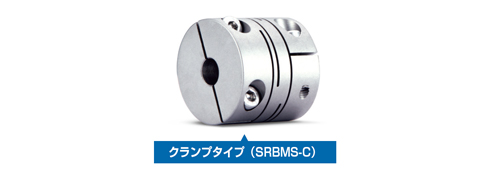

| セットスクリュー タイプ |
一般 | ○ |
|---|---|---|
| キー溝 | ○ | |
| クランプタイプ | 一般 | ○ |
| クランプ分離 | X | |
| キー溝 | ○ | |
| テーパータイプ | X | |

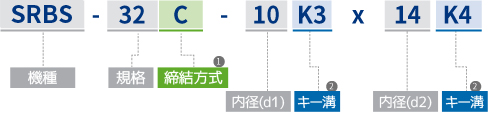

注文方法
① 締結方式
- 無記号
- セットスクリュータイプ
- C
- 一般クランプタイプ
② キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
