カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
特殊環境用製品
SOHMP (PEEK) Series (真空使用)
SOHシリーズ真空環境用PEEKスペーサー発売

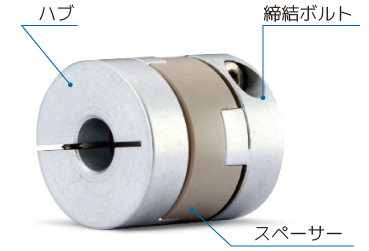

構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | – |
| スペーサー | PEEK | – |
| 締結ボルト | STS304 | – |
SOHMPシリーズの特徴
- ごく微量のアウトガスが放出されるので真空装置に最適です。（アウトガスの面ではVESPELより有利です。）
- 耐熱／耐薬品性が高く、高温またクリーンルーム環境で使用可能です。
- 各薬品別の耐薬品性については別途お問合せ下さい。使用条件によって変わることがありますが、一般的な情報をご提供致します。
SOHSV (VESPEL) Series (高温使用)
SOHシリーズ高温環境用VESPELスペーサー発売

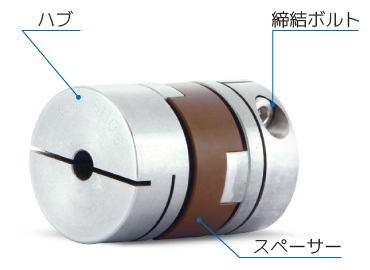

構造及び材質
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | ステンレススチール | 電解研磨 |
| スペーサー | VESPEL (PI) | – |
| 締結ボルト | STS304 | – |
SOHSV Seriesシリーズの特徴
- 耐熱性が非常に優れ、高温環境に最適です。（耐熱性の面ではPEEKより有利です。）
- 比較的アウトガスが少ないので、クリーンルームや真空環境に適しています。
- 各薬品別の耐薬品性については別途お問合せ下さい。使用条件によって変わることがありますが、一般的な情報をご提供致します。
SDSS/SDW□S & SRGS Series
高温＆クリーンルーム環境に最適なステンレススチール材質のオールメタルカップリング
SDSS/SDW□S
SRGS
構造及び材質
| SDSS/SDW□S | SRGS | |
|---|---|---|
| 外径対応(mm) | 16~94.5 | 16~32 |
| 内径対応(mm) | 3~45 | 3~16 （クランプは14） |
| 常用トルク(N·m) | 0.5~150 | 0.3~2 |
| 締結方式 | クランプタイプ | セットスクリュー＆クランプ |
特徴
- ゼロバックラッシュ
- 高いねじり剛性
- 優れた耐食性
- 駆動時にパーティクルの発生量が少ない（優れた耐摩耗性）
- 優れた耐熱性（対アルミニウム合金）
- 真空環境で使用可能
その他（株）ソンイル機構のオールステンレススチール製品
ラジアルビームカップリング
SRBS Series
A.P.Lock
SAPL-AS Series
SAPL-CS Series
Lock Nut
RNS Series
