ボールねじ用サポートユニット
サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。
ボールねじ用サポートユニット（Index
一般荷重用サポートユニット

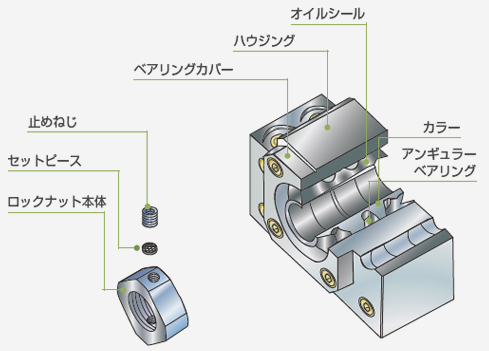

固定側
- アンギュラーベアリングをDF（正面組合せ）で組立てています。
- 全製品に予圧を与え、振れがなく、高精度です。
- オイルシールがグリースの流出や異物混入を防ぎます。
- 精密ロックナット及びカラー（スペーサー）を取扱っています。

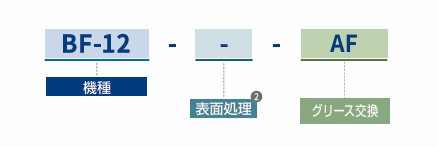

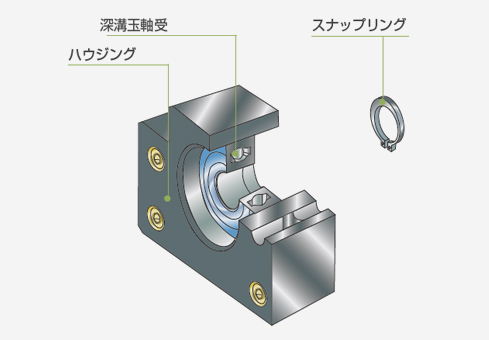

支持側
- 深溝玉軸受及びスナップリングを取扱っています。
固定側
支持側

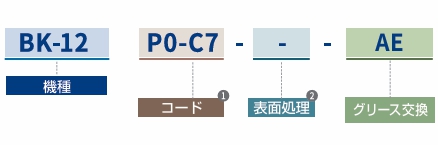

| ① コード | 表記（固定側のみ該当） | ベアリング精密度 | 予圧 |
|---|---|---|---|
| P5 | P5 | 中予圧 | |
| C8 | 一般 | 中予圧 | |
| P0-C7 | 一般 | 軽予圧 |
| ② 表面処理 | 表記 | 表面処理 |
|---|---|---|
| 無記号 | 黒色酸化被膜 | |
| RA | 低温黒色クロムメッキ（レイデント） |
| グリース交換 | 標準 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 表記 | 無記号 | AG | AE | AF | AH | AN | AX |
※ グリース交換の詳細については、サポートユニットのカスタム仕様製作案内ページの内容をご参照ください。
支持側設置時の注意事項
支持側ハウジング上部に基準面識別用の表記があります。 表記方向側の研磨加工面を基準に製品を取付けて下さい。 間違った方向に組立てるとベアリングの中心が合わず、 騒音や振動及びベアリングの回転不良が生じる恐れがあるため方向に注意して組立てて下さい。
· 適用モデル: AF, BF, CF, EF シリーズ (角型)
