ボールねじ用サポートユニット
サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。
ボールねじ用サポートユニット（Index
グリース注入型サポートユニット
構造

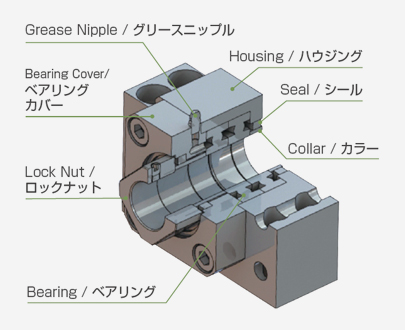

- サポートユニットのベアリングカバーにグリースを注入するニップルとグリース移動通路を設け、ベアリングにグリースを注入できる構造です。
- オイルシールがグリースの流出や異物混入を防ぎます。
- 精密ロックナットも取り扱っております。
グリース注入型サポートユニットの特徴
- 簡単かつ迅速なグリース注入 : サポートユニットとボールねじを分解することなく、設置状態のままグリースニップルを介してグリース注入が可能な構造です。
- 潤滑性能向上及びベアリング摩擦低減 : 定期的なグリース注入が可能なため、ベアリング駆動による発熱を抑制し、ベアリングの摩擦及び摩耗を減少させてベアリング寿命を延長できます。
- グリースが蒸発しやすい環境や垂直駆動する環境で使用する際、グリースが下部に溜まり上部ベアリング動作が円滑でない場合、グリースを追加注入することで駆動しやすくなります。
グリース注入方法

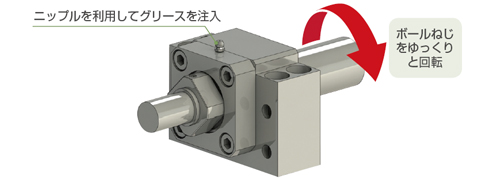

- サポートユニットを取付けた状態でボールねじをゆっくりと回転させ、グリースニップルから少しずつグリースを注入して下さい。
- グリース推奨注入量は下表をご参照下さい。
- 装置の駆動条件及びグリース注入周期に応じて注入量を調整して下さい。
- グリースを一気に注入したり過剰にグリースを 注入したりすると、オイルシールが所定の位置から 外れることがありますのでご注意下さい。
グリース推奨注入量
| ベアリング 製品番号 |
適用モデル | 推奨グリース注入量 (g) | ||
|---|---|---|---|---|
| 2列(DF/DB) | 3列(DFD) | 4列(DFF) | ||
| 7203AW | BK-17-G | 4 | – | – |
| FK-17-G | ||||
| 7004AW | BK-20-G | 4 | – | – |
| 7204AW | FK-20-G | 4 | – | – |
| 7205AW | BK-25-G | 4 | – | – |
| FK-25-G | ||||
| 7206AW | BK-30-G | 6 | – | – |
| FK-30-G | ||||
| 7208AW | BK-40-G | 8 | – | – |
| FK-40-G | ||||
| 17TAC 47C | SWBK-17-G | 4 | 6 | – |
| 20TAC 47C | SWBK-20-G | 4 | 6 | – |
| 25TAC 62C | SWBK-25-G | 4 | 6 | – |
| 30TAC 62C | SWBK-30-G | 4 | 6 | – |
| 35TAC 72C | SWBK-35-G | 4 | 6 | 8 |
| 40TAC 72C | SWBK-40-G | 4 | 6 | 8 |
| 50TAC 100C | SWBK-50-G | 4 | 6 | 8 |
注文方法
| ① コード |
表記 | ベアリング精密度 | 予圧 |
|---|---|---|---|
| P5 | P5 | 中予圧 | |
| C8 | 一般 | 中予圧 | |
| P0-C7 | 一般 | 軽予圧 |
| ② 表面 処理 |
表記 | 表面処理 |
|---|---|---|
| 無記号 | 黒色酸化被膜 | |
| RA | 低温黒色クロムメッキ（レイデント） |
| グリース交換 | 標準 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 表記 | 無記号 | AG | AE | AF | AH | AN | AX |
※ グリース交換の詳細については、サポートユニットのカスタム仕様製作案内ページの内容をご参照ください。
使用ベアリング
| ベアリング 内径 (mm) |
製品番号 | 製品コード別使用ベアリング | |||||
|---|---|---|---|---|---|---|---|
| BK-G | FK-G | SWBK-G | P5 | C8 | P0-C7 | TAC(SWBK-G) | |
| 17 | BK-17-G | FK-17-G | SWBK-17-G | 7203ATYNDFMP5 | 7203AWDFM | 7203AW | 17TAC 47C |
| 20 | FK-20-G | SWBK20-G | 7204ATYNDFMP5 | 7204AWDFM | 7204AW | 20TAC 47C | |
| BK-20-G | 7004ATYNDFMP5 | 7004AWDFM | 7004AW | ||||
| 25 | BK-25-G | FK-25-G | SWBK-25-G | 7205ATYNDFMP5 | 7205AWDFM | 7205AW | 25TAC 62C |
| 30 | BK-30-G | FK-30-G | SWBK-30-G | 7206ATYNDFMP5 | 7206AWDFM | 7206AW | 30TAC 62C |
| 35 | BK-35-G | FK-35-G | SWBK-35-G | 7207ATYNDFMP5 | 7207AWDFM | 7207AW | 35TAC 72C |
| 40 | BK-40-G | FK-40-G | SWBK-40-G | 7208ATYNDFMP5 | 7208AWDFM | 7208AW | 40TAC 72C |
ボールねじ固定側軸端の推奨形状（一般荷重用）
| ボールねじ 外径 (mm) |
ベアリング部 外径 |
ロックナット | 固定側 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | A | 製品 番号 |
規格 M x pitch |
BK | FK | ||||||
| 製品番号 | E | S | 製品番号 | E | S | ||||||
| Ø25 – Ø28 | 17 | RN-17 | M17 x 1.0 | BK-17-G | 65 | 17 | FK-17-G | 67 | 17 | ||
| 20 | RN-20 | M20 x 1.0 | BK-20-G | 65 | 17 | FK-20-G | 73 | 17 | |||
| Ø30 – Ø36 | 25 | RN-25 | M25 x 1.5 | BK-25-G | 80 | 20 | FK-25-G | 86 | 20 | ||
| Ø40 | 30 | RN-30 | M30 x 1.5 | BK-30-G | 87 | 25 | FK-30-G | 87 | 25 | ||
| Ø45 | 35 | RN-35 | M35 x 1.5 | BK-35-G | 93 | 28 | FK-35-G | 93 | 28 | ||
| Ø50 – Ø55 | 40 | RN-40 | M40 x 1.5 | BK-40-G | 114 | 35 | FK-40-G | 114 | 35 | ||
ボールねじ固定側軸端の推奨形状（高荷重用）
| ボールねじ 外径 (mm) |
ベアリング部 外径 |
ロックナット | 固定側 | ||||
|---|---|---|---|---|---|---|---|
| d | A | 製品 番号 |
規格 M x pitch |
SWBK | |||
| 製品番号 | E | S | |||||
| Ø25 – Ø28 | 17 | HLRN-17 | M17 x 1.0 | SWBK-17-G | DF | 93 | 23 |
| DFD | 108 | ||||||
| 20 | HLRN-20 | M20 x 1.0 | SWBK-20-G | DF | 93 | 23 | |
| DFD | 108 | ||||||
| Ø30 – Ø36 | 25 | HLRN-25 | M25 x 1.5 | SWBK-25-G | DF | 98 | 26 |
| DFD | 113 | ||||||
| Ø40 | 30 | HLRN-30 | M30 x 1.5 | SWBK-30-G | DF | 98 | 26 |
| DFD | 113 | ||||||
| Ø45 | 35 | HLRN-35 | M35 x 1.5 | SWBK-35-G | DF | 101 | 28 |
| DFD | 116 | ||||||
| DFF | 131 | ||||||
| Ø50 – Ø55 | 40 | HLRN-40 | M40 x 1.5 | SWBK-40-G | DF | 106 | 30 |
| DFD | 121 | ||||||
| DFF | 136 | ||||||
| Ø63 – Ø70 | 50 | HLRN-50 | M50 x 1.5 | SWBK-50-G | DF | 124 | 34 |
| DFD | 144 | ||||||
| DFF | 164 | ||||||
