ボールねじ用サポートユニット

サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。

ボールねじ用サポートユニット（Index

サポートユニットの設置方法 カスタム仕様品の製作

グリース注入型サポートユニット

  • FK-G-2D (.dwg)
  • FK-G-3D (.step)

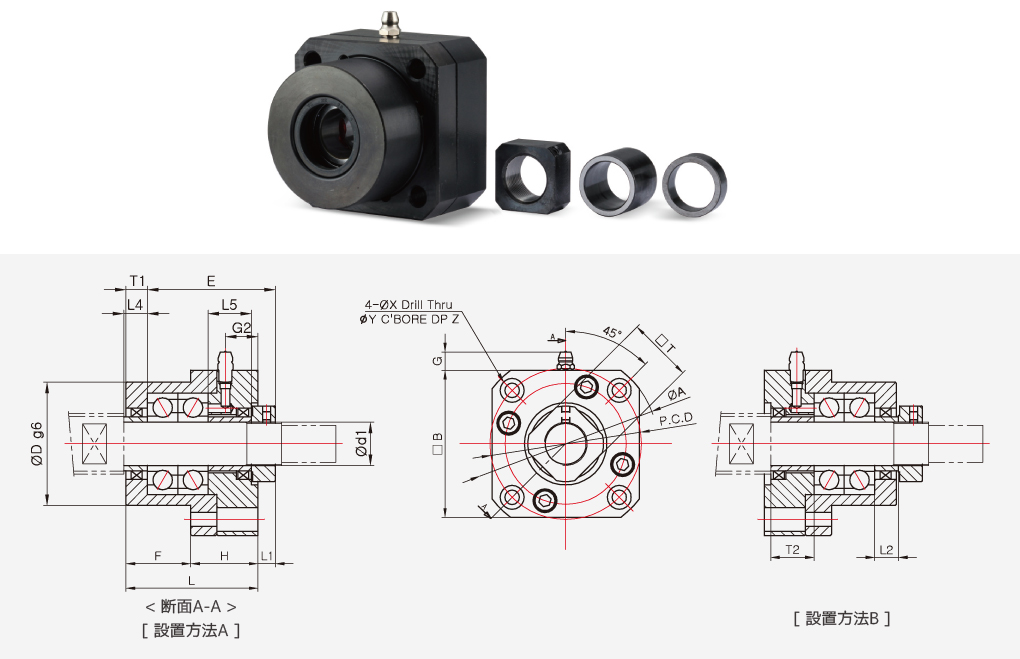

FK-G シリーズ (グリース注入型)
FK-17-G ~ FK-30-G

※ FK-30 ： 設置方法Bを採用する場合はカラーサイズの変更が必要です。必ずお問い合せ下さい。

規格情報
製品番号 CAD 主要寸法 (mm) 質量 (g)
本体 カラー
d1 L H F E D A P.C.D □B 設置方法A 設置方法B X Y Z □T G G2 L4 L5
L1 T1 L2 T2
FK-17-G 17 55 32 23 56 50 77 62 61 10 9 13 12 6.6 11 20 24 8.5 16 9 19 1100
FK-20-G 20 61 31 30 59 57 85 70 68 8 10 12 14 6.6 11 19 30 8.5 15 11 20 1400
FK-25-G 25 65 35 30 68 63 98 80 79 13 10 20 17 9 15 21 35 8.5 17 15 23 1800
FK-30-G 30 69.5 37.5 32 74.5 75 117 95 93 17 12 17 18 11 17.5 22.5 40 8.5 18.5 9 22.5 2700
FK-35-G ~ FK-40-G
規格情報
製品番号 CAD 主要寸法 (mm) 質量
(g)
本体 カラー
d1 L H F E D1 D2 A P.C.D B L1 T1 X Y Z □T G G2 L4 L5
FK-35-G 35 48 16 32 77 112 100 154 132 120 24 12 11 17.5 11 50 3.5 16 12 22 4700
FK-40-G 40 61 18 43 92.5 126 120 176 150 128 25.5 16 14 20 13 50 6.5 17.5 15 31.5 7300
