ボールねじ用サポートユニット

サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。

ボールねじ用サポートユニット（Index

サポートユニットの設置方法 カスタム仕様品の製作

高荷重用サポートユニット

SWBKシリーズ (固定側)

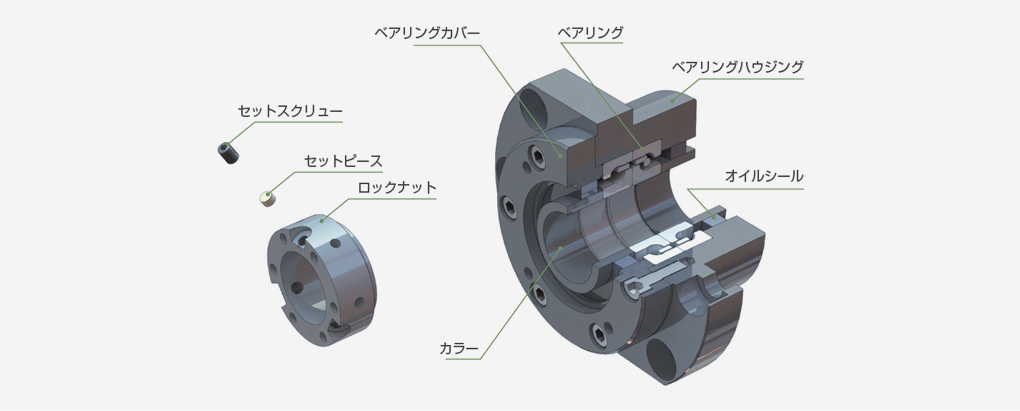

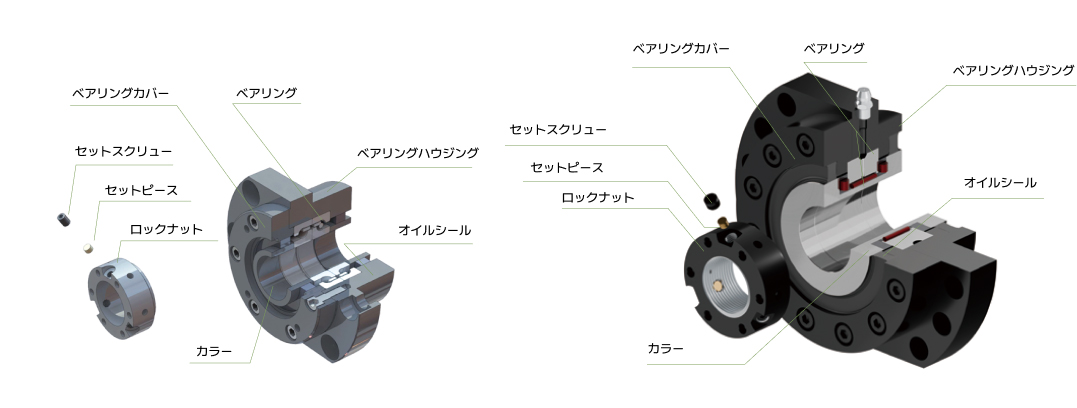

構造
ベアリング組合せ
DF セット
DF セット
DFD セット
DFD セット
DFF セット
DFF セット

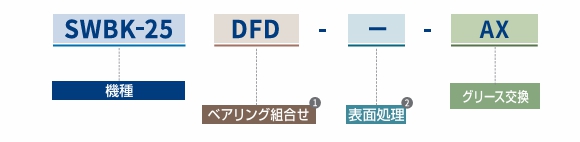

注文方法
①
ベアリング
組合せ		 表記 組合せ
DF 2列
DFD 3列
DFF 4列
②
表面
処理		 表記 表面処理
無記号 黒色酸化被膜
RA 低温黒色クロムメッキ（レイデント）
グリース交換 標準 LG2 AFE-CA AFF HT-Z1 NBU-15 XL-600
表記 無記号 AG AE AF AH AN AX

※ グリース交換の詳細については、サポートユニットのカスタム仕様製作案内ページの内容をご参照ください。

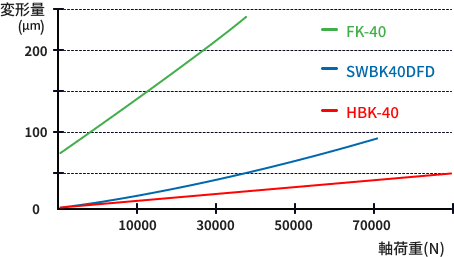

使用ベアリング特性
製品番号 ベアリング
組合せ		 使用
ベアリング		 基本動定格
荷重 (N)		 許容アキシアル
荷重 (N)		 予圧荷重
(N)		 軸方向剛性
N/㎛		 起動トルク
(N·cm)
SWBK-17 DF 17TAC 47C 23,000 26,600 1,450 630 14
SWBK-17 DFD 17TAC 47C 37,500 53,000 1,970 930 19
SWBK-20 DF 20TAC 47C 23,000 26,600 1,450 630 14
SWBK-20 DFD 20TAC 47C 37,500 53,000 1,970 930 19
SWBK-25 DF 25TAC 62C 29,900 40,500 2,280 850 21
SWBK-25 DFD 25TAC 62C 48,500 81,500 3,100 1,250 28
SWBK-30 DF 30TAC 62C 30,500 43,000 2,400 890 23
SWBK-30 DFD 30TAC 62C 50,000 86,000 3,260 1,310 30
SWBK-35 DF 35TAC 72C 32,500 50,000 2,750 1,030 27
SWBK-35 DFD 35TAC 72C 53,000 100,000 3,740 1,500 34
SWBK-35 DFF 35TAC 72C 53,000 100,000 5,490 2,060 43
SWBK-40 DF 40TAC 72C 33,500 52,000 2,860 1,080 28
SWBK-40 DFD 40TAC 72C 54,000 104,000 3,900 1,590 36
SWBK-40 DFF 40TAC 72C 54,000 104,000 5,730 2,150 46
SWBK-50 DF 50TAC 100C 66,000 72,800 4,650 1,410 42
SWBK-50 DFD 50TAC 100C 107,000 145,600 6,320 2,100 57
SWBK-50 DFF 50TAC 100C 107,000 145,600 9,120 2,820 82

※ 使用ベアリングのブランド（メーカー）は、調達／需給状況により、表に記載されている品番と同等の製品に変わる場合があります。

ボールねじ固定側軸端の推奨形状
ボールねじ外径
(mm)		 ベアリング部
外径		 ロックナット 固定側
d A 製品
番号		 規格
M x pitch		 SWBK
製品番号 E S
Ø25 – Ø28 17 HLRN-17 M17 x 1.0 SWBK-17 DF 81 23
DFD 96
20 HLRN-20 M20 x 1.0 SWBK-20 DF 81 23
DFD 96
Ø30 – Ø36 25 HLRN-25 M25 x 1.5 SWBK-25 DF 89 26
DFD 104
Ø40 30 HLRN-30 M30 x 1.5 SWBK-30 DF 89 26
DFD 104
Ø45 35 HLRN-35 M35 x 1.5 SWBK-35 DF 90 28
DFD 105
DFF 120
Ø50 – Ø55 40 HLRN-40 M40 x 1.5 SWBK-40 DF 92 30
DFD 107
DFF 122
Ø63 – Ø70 50 HLRN-50 M50 x 1.5 SWBK-50 DF 117 34
DFD 137
DFF 157
