タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-8YU シリーズ

タイミングプーリー (高強度アルミニウム合金)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

Dh

I

内径 (d)
IDTS(2 列)

BW150
(A:16.3, W:20)

BW250
(A:26.7, W:33)

CAD

SATP-8YU

IDTS

22

56.02

54.65

61

45

6001ZZ

28

25

8

12

–

 cad

6002ZZ

32

29

9

15

–

6202ZZ

35

30

11

–

15

24

61.12

59.74

67

50

6201ZZ

32

27

10

–

12

 cad

6904ZZ

37

32

9

20

20

25

63.66

62.29

70

56

6201ZZ

32

27

10

–

12

 cad

6204ZZ

47

41

14

–

20

6904ZZ

37

32

9

20

–

26

66.21

64.84

74

58

6001ZZ

28

25

8

12

12

 cad

28

71.30

69.93

80

60

6202ZZ

35

30

11

–

15

 cad

30

76.39

75.02

87

67

6002ZZ

32

29

9

15

15

 cad

6004ZZ

42

37

12

–

20

6005ZZ

47

43

12

–

25

32

81.49

80.12

87

67

6204ZZ

47

41

14

–

20

 cad

6005ZZ

47

43

12

–

25

34

86.58

85.21

95

75

6204ZZ

47

41

14

–

20

 cad

36

91.67

90.30

99

80

6005ZZ

47

43

12

–

25

 cad

40

101.86

100.49

111

90

6005ZZ

47

43

12

–

25

 cad

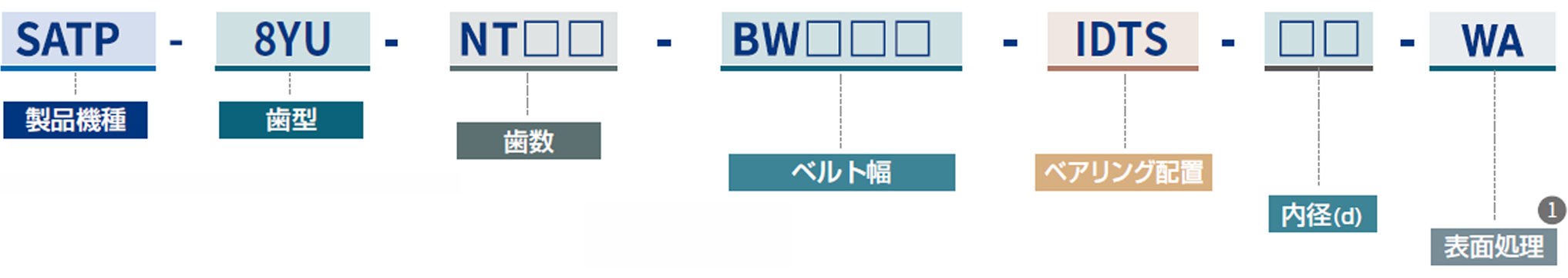

注文方法
①表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
