タイミングプーリー

タイミングプーリーは、タイミングベルトから受け取った回転動力をシャフトに伝達する部品です。
弊社製品は軸／プーリー等への追加加工なしでも十分な締付力が得られ、
設置が簡単な軸締結方式を多様にサポートしております。

SATP-S8M シリーズ

タイミングプーリー(高強度アルミニウム合金) + ベアリング結合型(センターベアリング)

規格及び性能
TIMING PULLEY (単位:mm)

TYPE

NT

P.C.D.

O.D.

C

B

ベアリング

D

Dh

I

内径 (d)
IDTS(2列)

BW150
(A:17, W:22)

BW250
(A:28, W:33)

BW300
(A:33, W:38)

BW400
(A:44, W:49)

CAD

SATP-S8M

IDTS

22

56.02

54.65

61

45

6201ZZ

32

27

10

–

12

12

12

 cad

6002ZZ

32

29

9

15

–

–

–

6202ZZ

35

30

11

–

15

15

–

24

61.12

59.74

67

50

6201ZZ

32

27

10

–

12

12

12

 cad

6904ZZ

37

32

9

20

20

20

–

25

63.66

62.29

70

56

6201ZZ

32

27

10

–

12

12

12

 cad

6204ZZ

47

41

14

–

20

20

20

6904ZZ

37

32

9

20

–

–

–

26

66.21

64.84

74

58

6001ZZ

28

25

8

12

12

–

–

 cad

6201ZZ

32

27

10

–

–

12

12

28

71.30

69.93

80

60

6202ZZ

35

30

11

–

15

15

15

 cad

30

76.39

75.02

87

67

6002ZZ

32

29

9

15

15

–

–

 cad

6202ZZ

35

30

11

–

–

15

15

6004ZZ

42

37

12

–

20

–

–

6204ZZ

47

41

14

–

–

20

20

6205ZZ

52

47

15

–

25

25

25

32

81.49

80.12

87

67

6204ZZ

47

41

14

–

20

20

20

 cad

6205ZZ

52

47

15

–

25

25

25

34

86.58

85.21

95

75

6204ZZ

47

41

14

–

20

20

20

 cad

36

91.67

90.30

99

80

6205ZZ

52

47

15

–

25

25

25

 cad

40

101.86

100.49

111

90

6005ZZ

47

43

12

–

25

–

–

 cad

6205ZZ

52

47

15

–

–

25

25

6206ZZ

62

57

16

–

–

30

30

6208ZZ

80

73.5

18

–

–

–

40

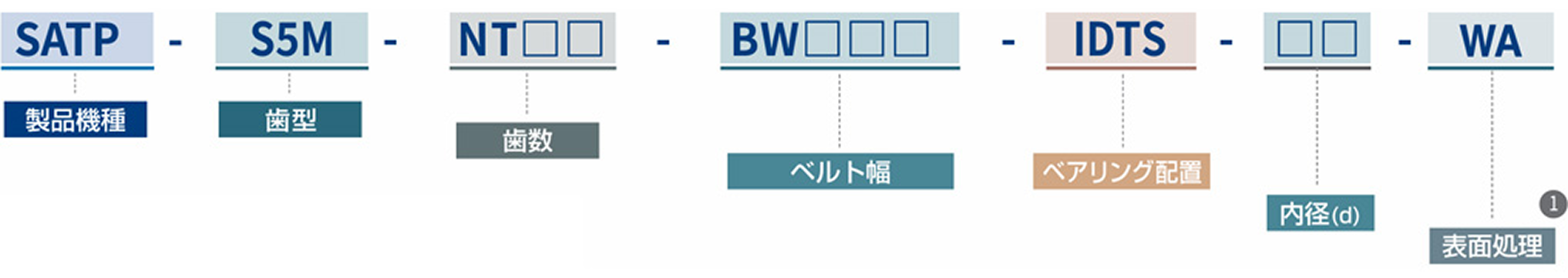

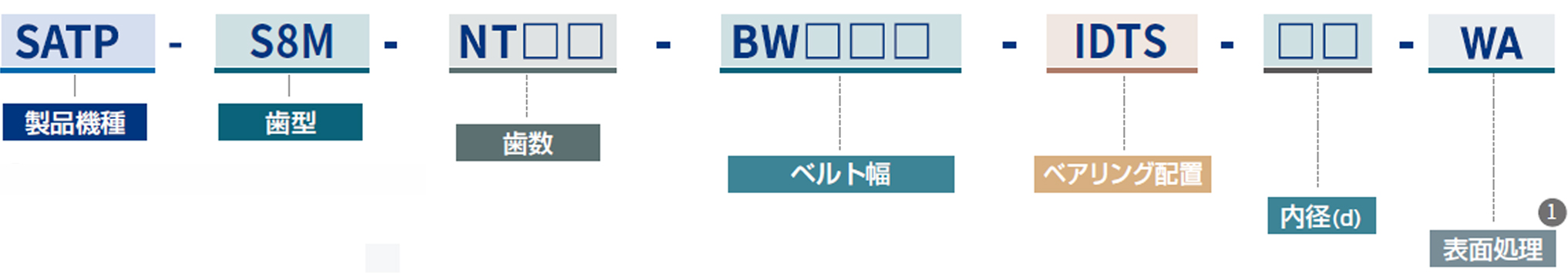

注文方法
① 表面処理
HA
硬質アノダイジング
WA
白色アノダイジング
