カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SDシリーズ SDシリーズ（Index）を見る
ダブルディスクタイプカップリング_高強度アルミ合金本体
- 製品概要
-
規格／性能／CAD

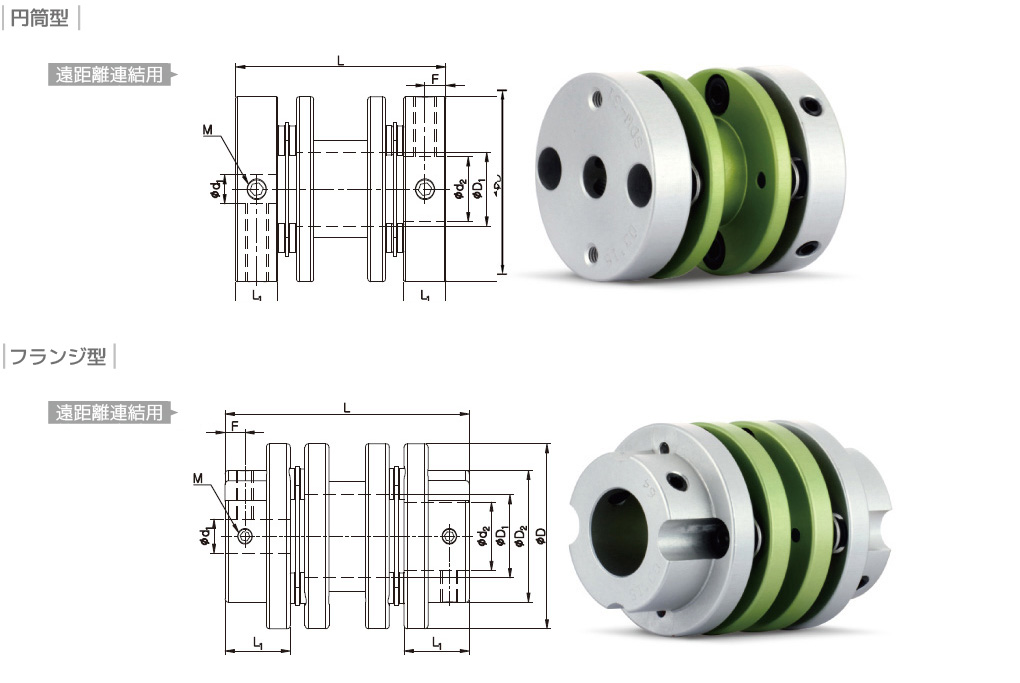

セットスクリュータイプ
規格及び性能 (一般型)
| 製品番号 | CAD | 外形 | 寸法 (±0.3mm) | 締結ボルト | 許容 トルク (N·m) |
最大 回転数 (min-1) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | サイズ | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンド プレー (mm) |
||||||||
| SDWA-16 |  |
Cylinder | 16 | 6.3 | – | 15.8 | 5.1 | 2.5 | M2.5 | 0.5 | 0.6 | 16,000 | 2.2×10-7 | 200 | 6 | 1 | 0.05 | ±0.2 |
| SDWB-16 | |
16 | 6.3 | – | 17.8 | 5.1 | 2.5 | M2.5 | 0.5 | 0.6 | 16,000 | 2.6×10-7 | 200 | 7 | 1 | 0.05 | ±0.2 | |
| SDWA-19 | |
19 | 8.4 | – | 18.1 | 6.1 | 3 | M3 | 0.7 | 0.9 | 16,000 | 5.3×10-7 | 300 | 10 | 1 | 0.05 | ±0.2 | |
| SDWB-19 | |
19 | 8.4 | – | 21.1 | 6.1 | 3 | M3 | 0.7 | 0.9 | 16,000 | 5.8×10-7 | 300 | 11 | 1 | 0.05 | ±0.2 | |
| SDWA-22 | |
22.2 | 9 | – | 20.1 | 6.3 | 3 | M3 | 0.7 | 1.2 | 12,000 | 1.0×10-6 | 400 | 16 | 1.5 | 0.12 | ±0.2 | |
| SDWB-22 | |
22.2 | 9 | – | 22.3 | 6.3 | 3 | M3 | 0.7 | 1.2 | 12,000 | 1.1×10-6 | 400 | 17 | 1.5 | 0.12 | ±0.2 | |
| SDWA-26 | |
26.6 | 12.2 | – | 26 | 7.4 | 3.6 | M4 | 1.7 | 2.2 | 12,000 | 2.3×10-6 | 600 | 28 | 1.5 | 0.15 | ±0.3 | |
| SDWA-31 | |
31.8 | 14.4 | – | 24.7 | 7.2 | 3.6 | M4 | 1.7 | 4 | 10,000 | 4.3×10-6 | 1,300 | 30 | 1.5 | 0.15 | ±0.4 | |
| SDWB-31 | |
31.8 | 14.4 | – | 29.7 | 7.2 | 3.6 | M4 | 1.7 | 4 | 10,000 | 5.5×10-6 | 1,300 | 38 | 1.5 | 0.15 | ±0.4 | |
| SDWA-42 | |
Flange /Cylinder |
42.5 | 18 | 29.3 / – | 39.7 / 40.3 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 8 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 |
| SDWA-42(3) | |
42.5 | 18 | 29.3 / – | 40.3 / 40.9 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 10 | 8,000 | 2.1×10-5 | 2,000 | 84 | 1.5 | 0.18 | ±0.5 | |
| SDWB-42 | |
42.5 | 18 | 29.3 / – | 44.2 / 44.8 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 8 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 | |
| SDWB-42(3) | |
42.5 | 18 | 29.3 / – | 44.8 / 45.4 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 10 | 8,000 | 2.4×10-5 | 2,000 | 94 | 1.5 | 0.18 | ±0.5 | |
| SDWA-47 | |
47 | 20.4 | 33 / – | 39.9 / 44.2 | 13.9 / 16 | 4.5 / 7.1 | M5 | 4 | 14 | 8,000 | 3.4×10-5 | 4,000 | 115 | 1.5 | 0.2 | ±0.5 | |
| SDWB-47 | |
47 | 20.4 | 33 / – | 45.7 / 50 | 13.9 / 16 | 4.5 / 7.1 | M5 | 4 | 14 | 8,000 | 3.6×10-5 | 4,000 | 120 | 1.5 | 0.2 | ±0.5 | |
| SDWA-54 | |
54 | 25 | 38.5 / – | 55.8 | 19 | 5.8 / 6.4 | M5 | 4 | 25 | 7,500 | 6.7×10-5 | 7,000 | 177 | 1.5 | 0.2 | ±0.5 | |
| SDWA-64 | |
64 | 25.8 | 48 / – | 74.4 | 26 | 8 / 11 | M8 | 15 | 40 | 7,000 | 2.2×10-4 | 11,000 | 373 | 1.5 | 0.3 | ±0.5 | |
規格及び性能 (遠距離連結用)
| 製品番号 | CAD | 外形 | 寸法 (±0.3mm) | 締結ボルト | 許容 トルク (N·m) |
最大 回転数 (min-1) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | D2 | L | L1 | F | サイズ | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンド プレー (mm) |
||||||||
| SDA-22 | |
Cylinder | 22.2 | 8.3 | – | 28.3 | 6.3 | 3 | M3 | 0.7 | 1.2 | 12,000 | 1.3×10-6 | 400 | 18 | 1.5 | 0.12 | ±0.2 |
| SDA-26 | |
26.6 | 10.5 | – | 31.7 | 7.4 | 3.6 | M4 | 1.7 | 2.2 | 12,000 | 3.2×10-6 | 600 | 32 | 1.5 | 0.15 | ±0.3 | |
| SDA-31 | |
31.8 | 12.7 | – | 36.1 | 7.2 | 3.6 | M4 | 1.7 | 4 | 10,000 | 5.5×10-6 | 1,300 | 38 | 1.5 | 0.15 | ±0.4 | |
| SDAA-42 | |
Flange /Cylinder |
42.5 | 18 | 29.3 / – | 50 / 50.6 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 8 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 |
| SDAA-42(3) | |
42.5 | 18 | 29.3 / – | 50.6 / 51.2 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 10 | 8,000 | 2.7×10-5 | 2,000 | 105 | 1.5 | 0.18 | ±0.5 | |
| SDAB-42 | |
42.5 | 18 | 29.3 / – | 57.9 / 58.5 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 8 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 | |
| SDAB-42(3) | |
42.5 | 18 | 29.3 / – | 58.5 / 59.1 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 10 | 8,000 | 2.8×10-5 | 2,000 | 110 | 1.5 | 0.18 | ±0.5 | |
| SDAC-42 | |
42.5 | 18 | 29.3 / – | 67.3 / 67.9 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 8 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 | |
| SDAC-42(3) | |
42.5 | 18 | 29.3 / – | 67.9 / 68.5 | 13.4 / 13.7 | 4.6 / 6.5 | M4 | 1.7 | 10 | 8,000 | 2.9×10-5 | 2,000 | 115 | 1.5 | 0.18 | ±0.5 | |
| SDAA-47 | |
47 | 20 | 33 / – | 58.1 / 62.4 | 13.9 / 16 | 4.5 / 7.1 | M5 | 4 | 14 | 8,000 | 4.2×10-5 | 4,000 | 140 | 1.5 | 0.2 | ±0.5 | |
| SDAB-47 | |
47 | 20 | 33 / – | 85 / 89.3 | 13.9 / 16 | 4.5 / 7.1 | M5 | 4 | 14 | 8,000 | 4.7×10-5 | 4,000 | 160 | 1.5 | 0.2 | ±0.5 | |
| SDAA-54 | |
54 | 24.3 | 38.5 / – | 71.2 | 19 | 5.8 / 6.4 | M5 | 4 | 25 | 7,500 | 9.0×10-5 | 7,000 | 230 | 1.5 | 0.2 | ±0.5 | |
| SDAB-54 | |
54 | 24.3 | 38.5 / – | 85.1 | 19 | 5.8 / 6.4 | M5 | 4 | 25 | 7,500 | 1.1×10-4 | 7,000 | 250 | 1.5 | 0.2 | ±0.5 | |
| SDA-64 | |
64 | 25.8 | 48 / – | 89.9 | 26 | 8 / 11 | M8 | 15 | 40 | 7,000 | 2.7×10-4 | 11,000 | 450 | 1.5 | 0.3 | ±0.5 | |
- 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
- 非標準規格の遠距離用ディスクカップリングも注文製作可能です。
- 許容トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。）セットスクリュータイプの場合、締結力が弱いためキー溝方式のご使用をお勧めします。
- 同じ製品番号が2種類の外形（円筒型、フランジ型）の場合、円筒型は内径の後に識別コード“D”を表記して下さい。
標準内径
| 製品番号 | 標準内径 (d1, d2) (mm) | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 4.5 | 5 | 6 | 6.35 | 7 | 8 | 9 | 9.525 | 10 | 11 | 12 | 12.7 | 14 | 15 | 15.875 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | |
| SD□□-16 | ● | ● | ● | ● | |||||||||||||||||||||||||
| SD□□-19 | ● | ● | ● | ● | ● | ||||||||||||||||||||||||
| SD□□-22 | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | |||||||||||||||||||
| SD□□-26 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||||||
| SD□□-31 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ||||||||||||||||
| SD□□-42 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| SD□□-47 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||
| SD□□-54 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||||||||||
| SD□□-64 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ●★ | ●★ | ●★ | ●★ | ||||||||||||
- 使用軸の公差はh7を推奨します。
- 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
- キー溝加工対応可能です。
- ★表示のある内径は、カップリング内の部品と干渉するため軸を貫通させられません。必ず軸をL1寸法まで挿入して使用して下さい。
軸貫通使用の可否は非整列（ミスアライメント）を考慮しておりません。
