カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SJC シリーズ
ジョータイプカップリング
- SJCシリーズは中央のスリーブパラメーターにより動力を伝達するカップリングです。
- カップリング機種のうち、トルク伝達力（耐久性）がもっとも優れた製品です。
- 多様な締結方式を提供しております。
- SJCシリーズは、すべて予圧付与方式で組立てられており、 精密度が要求されるアプリケーションにもご活用いただけます。
セットスクリュータイプ｜規格 : 14 ~ 100 もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) TPU (BL) |
– |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
クランプタイプ (省スペース型)｜規格 : M-55C ~ M-100C もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) TPU (BL) |
|
| 締結ボルト | SCM435 | 黒色酸化被膜 |
クランプタイプ｜規格 : 14C ~ 100C もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) TPU (BL) |
– |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
クランプタイプ｜規格 : 120C ~ 160C もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | スチール | 無電解ニッケルメッキ |
| スリーブ | Hytrel®(RD/GR) | – |
| 締結ボルト | SCM435 | 無電解ニッケルメッキ |
テーパータイプ｜規格 : 55T ~ 100T もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) TPU (BL) |
– |
| 締結ボルト | SCM435 | 黒色酸化被膜 |
インサートタイプ｜規格 : 25I ~ 65I もっと見る >
| 構造 | 材質 | 表面処理 |
|---|---|---|
| ハブ | 高強度アルミ合金 | アノダイジング |
| スリーブ | Hytrel®(RD/GR) TPU (BL) |
– |
| ブッシング | ステンレススチール | |
| 締結ボルト | SCM435 | 黒色酸化被膜 |

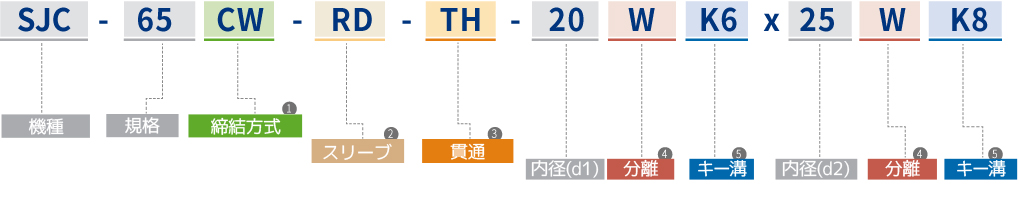

注文方法
① 締結方式
- 無記号
- セットスクリュータイプ
- C
- 一般クランプタイプ
- CW
- クランプ分離タイプ
- T
- テーパータイプ
② スリーブ
種類
- RD
- Hytrel, Sh63D
- GR
- Hytrel, Sh98A
- BL
- TPU, Sh98A
③ 貫通
- 無記号
- 一般
- TH
- スリーブ貫通
④ 分離
- 無記号
- 標準
- W
- 該当内径クランプ分離
（クランプタイプのみ有効）
⑤ キー溝
- 無記号
- 一般内径
- K(寸法)
- 該当寸法のキー溝加工
（テーパータイプはキー溝加工不可）
※ インサートタイプ 注文方法 : もっと見る >
クランプ分離タイプ対応可能
- 規格情報にクランプ分離対応機種を表記しています。注文方法をご確認下さい。
特徴及び用途
| スリーブの材質 | Hytrel (RD/GR) | TPU (BL) | |
|---|---|---|---|
| ゼロバックラッシュ（精密度） | ○ | ○ | |
| 高いトルク伝達力（耐久性） | ☆ | ☆ | |
| ねじり剛性 | △ | △ | |
| 振動の吸収／減衰 | △ | ○ | |
| 非整列吸収 | △ | △ | |
| 電気絶縁性 | ○ | ○ | |
| 適用モーター | サーボ | ○ | ○ |
| ステッピング | ○ | ○ | |
| エンコーダー | △ | △ | |
| 汎用 | ☆ | ☆ | |
| 使用可能温度 | -20℃ ~ 120℃ | -20℃ ~ 70℃ | |
主要用途 : 工作機械、プレス、射出成形機、油圧機器、ポンプ、直交座標ロボット、ベルトドライブ、物流設備
締結方式
| セットスクリュー タイプ |
一般 | △ |
|---|---|---|
| キー溝 | △ | |
| クランプタイプ | 一般 | ○ |
| クランプ分離 | △ | |
| キー溝 | ○ | |
| インサートタイプ | △ | |
| テーパータイプ | △ | |
※ △表示は規格（外径サイズ）によって対応可否が異なることを表します。詳細仕様表をご確認下さい。

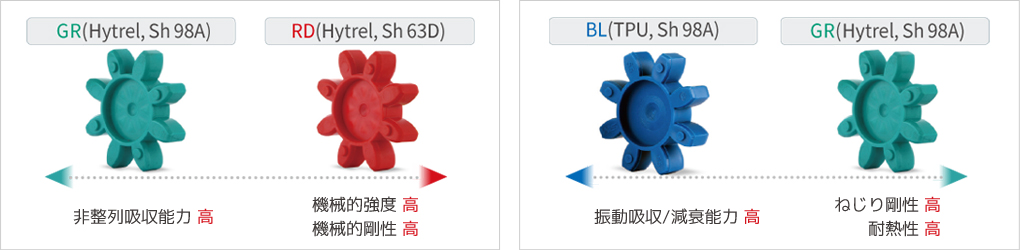

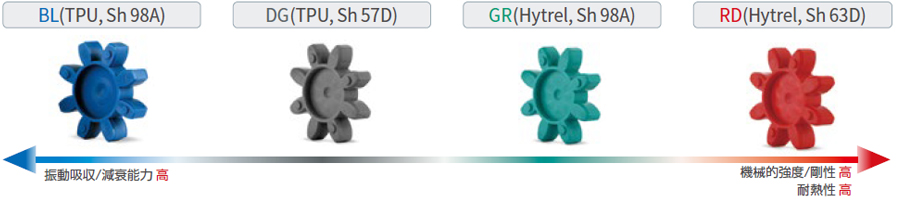

スリーブの材質
- スリーブはトルク伝達のパラメーターで衝撃及び非整列吸収の役割をするジョーカップリングの性能において最も重要な要素です。
- スリーブの原料に使われる Hytrel® 又はTPUが使用されます。HytrelはTPUより機械的強度、耐摩耗性、耐熱性に優れ、TPUは振動吸収/減衰効果に優れています。
- スリーブの種類は、材質の強度によって RD（Hytrel, Sh63D）とGR（Hytrel, Sh98A）、そしてBL（TPU, Sh98A）に分かれます。

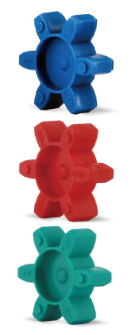

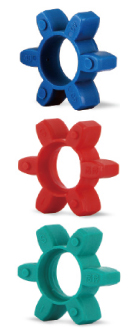

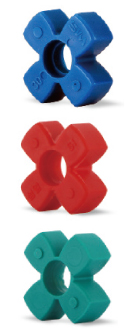

スリーブの種類（一般/貫通）
軸L1寸法以上に深く挿入する場合に適した貫通型スリーブを供給致します。必要に応じてご注文方法をご確認下さい。
スリーブ貫通可否によるトルク伝達及び非整列吸収能力の違いはありません。
| 規格 | 14 – 30 | 40 | 48 – 100 | 120 – 135 | 160 |
|---|---|---|---|---|---|
| 一般 |  |
 |
 |
– | – |
| 貫通 |  |
 |
 |
 |
 |
スリーブの内径規格
| 規格 | 最大標準内径 | スリーブ貫通内径 |
|---|---|---|
| SJC-14 | Ø5 | – |
| SJC-20 | Ø8 | Ø6 |
| SJC-25 | Ø10 | Ø6.35 |
| SJC-30 | Ø14 | Ø8 |
| SJC-40 | Ø18 | Ø15 |
| SJC-48 | Ø28 | Ø20 |
| SJC-55 | Ø28 | Ø25 |
| SJC-65 | Ø35 | Ø25 |
| SJC-80 | Ø45 | Ø32 |
| SJC-90 | Ø50 | Ø40 |
| SJC-100 | Ø60 | Ø45 |
| SJC-120 | Ø65 | Ø55 |
| SJC-135 | Ø70 | Ø65 |
| SJC-160 | Ø80 | Ø75 |

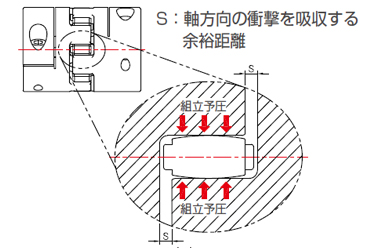

スリーブの予圧組立
SJCシリーズは、スリーブ組立時に適切な予圧を与えることで、以下のような効果を発揮します。
1. 剛性を高めて応答性を早める効果
2. 組立部位にクリアランスがなく、バックラッシュを最小化する効果
| 製品番号 | 組立間隔S | 製品番号 | 組立間隔S | 製品番号 | 組立間隔S |
|---|---|---|---|---|---|
| SJC-14 | 1.0mm | SJC-40 SJC-48 SJC-55 |
2mm | SJC-100 | 3.5mm |
| SJC-20 | 1.0mm | SJC-65 | 2.5mm | SJC-120 | 4mm |
| SJC-25 | 1.2mm | SJC-80 | 3mm | SJC-135 | 4.5mm |
| SJC-30 | 1.5mm | SJC-90 | 3mm | SJC-160 | 5mm |
スリーブ規格及び種類による特性
| 規格 | 表記 | 材質 | ショア硬さ | 常用トルク (N·m) |
最大トルク (N·m) |
ねじり剛性 (N·m/rad) |
ミスアライメント許容値 | ||
|---|---|---|---|---|---|---|---|---|---|
| 偏角 (˚) | 偏芯 (mm) | エンドプレー (mm) | |||||||
| SJC-14 | BL | TPU | 98A | 2 | 4 | 22 | 1 | 0.05 | -0.2 ~ +0.6 |
| GR | Hytrel | 98A | 2 | 4 | 25 | 1 | 0.05 | -0.2 ~ +0.6 | |
| RD | Hytrel | 63D | 2.5 | 5 | 34 | 1 | 0.03 | -0.2 ~ +0.6 | |
| SJC-20 | BL | TPU | 98A | 4 | 8 | 50 | 1 | 0.07 | -0.3 ~ +0.8 |
| GR | Hytrel | 98A | 4 | 8 | 60 | 1 | 0.07 | -0.3 ~ +0.8 | |
| RD | Hytrel | 63D | 6 | 12 | 74 | 1 | 0.05 | -0.3 ~ +0.8 | |
| SJC-25 | BL | TPU | 98A | 9 | 18 | 220 | 1 | 0.07 | -0.4 ~ +1.0 |
| GR | Hytrel | 98A | 9 | 18 | 260 | 1 | 0.07 | -0.4 ~ +1.0 | |
| RD | Hytrel | 63D | 12 | 24 | 300 | 1 | 0.05 | -0.4 ~ +1.0 | |
| SJC-30 | BL | TPU | 98A | 12 | 24 | 170 | 1 | 0.08 | -0.5 ~ +1.0 |
| GR | Hytrel | 98A | 12 | 24 | 200 | 1 | 0.08 | -0.5 ~ +1.0 | |
| RD | Hytrel | 63D | 16 | 32 | 220 | 1 | 0.06 | -0.5 ~ +1.0 | |
| SJC-40 | BL | TPU | 98A | 17 | 34 | 1,500 | 1 | 0.06 | -0.6 ~ +1.2 |
| GR | Hytrel | 98A | 17 | 34 | 1,600 | 1 | 0.06 | -0.6 ~ +1.2 | |
| RD | Hytrel | 63D | 21 | 42 | 1,750 | 1 | 0.04 | -0.6 ~ +1.2 | |
| SJC-48 | BL | TPU | 98A | 35 | 70 | 1,800 | 1 | 0.08 | -0.6 ~ +1.3 |
| GR | Hytrel | 98A | 35 | 70 | 2,800 | 1 | 0.08 | -0.6 ~ +1.3 | |
| RD | Hytrel | 63D | 40 | 80 | 3,600 | 1 | 0.05 | -0.6 ~ +1.3 | |
| SJC-55 | BL | TPU | 98A | 60 | 120 | 3,000 | 1 | 0.09 | -0.6 ~ +1.4 |
| DG | TPU | 57D | 60 | 120 | 4,500 | 1 | 0.08 | -0.6 ~ +1.4 | |
| GR | Hytrel | 98A | 60 | 120 | 4,500 | 1 | 0.09 | -0.6 ~ +1.4 | |
| RD | Hytrel | 63D | 75 | 150 | 6,000 | 1 | 0.06 | -0.6 ~ +1.4 | |
| SJC-65 | BL | TPU | 98A | 150 | 300 | 6,500 | 1 | 0.1 | -0.6 ~ +1.5 |
| DG | TPU | 57D | 150 | 300 | 8,500 | 1 | 0.09 | -0.6 ~ +1.5 | |
| GR | Hytrel | 98A | 150 | 300 | 8,500 | 1 | 0.1 | -0.6 ~ +1.5 | |
| RD | Hytrel | 63D | 180 | 360 | 10,000 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-80 | BL | TPU | 98A | 300 | 600 | 8,000 | 1 | 0.1 | -0.6 ~ +1.5 |
| DG | TPU | 57D | 300 | 600 | 12,000 | 1 | 0.09 | -0.6 ~ +1.5 | |
| GR | Hytrel | 98A | 300 | 600 | 12,000 | 1 | 0.1 | -0.6 ~ +1.5 | |
| RD | Hytrel | 63D | 380 | 760 | 14,000 | 1 | 0.08 | -0.6 ~ +1.5 | |
| SJC-90 | BL | TPU | 98A | 450 | 900 | 12,000 | 1 | 0.15 | -0.6 ~ +2.0 |
| DG | TPU | 57D | 450 | 900 | 14,000 | 1 | 0.12 | -0.6 ~ +2.0 | |
| GR | Hytrel | 98A | 450 | 900 | 14,000 | 1 | 0.15 | -0.6 ~ +2.0 | |
| RD | Hytrel | 63D | 500 | 1,000 | 16,000 | 1 | 0.1 | -0.6 ~ +2.0 | |
| SJC-100 | BL | TPU | 98A | 500 | 1,000 | 24,000 | 1 | 0.15 | -0.6 ~ +2.0 |
| DG | TPU | 57D | 500 | 1,000 | 24,000 | 1 | 0.12 | -0.6 ~ +2.0 | |
| GR | Hytrel | 98A | 500 | 1,000 | 30,000 | 1 | 0.15 | -0.6 ~ +2.0 | |
| RD | Hytrel | 63D | 600 | 1,200 | 40,000 | 1 | 0.1 | -0.6 ~ +2.0 | |
| SJC-120 | GR | Hytrel | 98A | 620 | 1,240 | 50,000 | 0.9 | 0.16 | -1.0 ~ +2.2 |
| RD | Hytrel | 63D | 740 | 1,480 | 90,000 | 0.8 | 0.11 | -1.0 ~ +2.2 | |
| SJC-135 | GR | Hytrel | 98A | 850 | 1,700 | 60,000 | 0.9 | 0.17 | -1.0 ~ +2.2 |
| RD | Hytrel | 63D | 1,050 | 2,100 | 100,000 | 0.8 | 0.12 | -1.0 ~ +2.2 | |
| SJC-160 | GR | Hytrel | 98A | 1,700 | 3,400 | 90,000 | 0.9 | 0.2 | -1.5 ~ +3.0 |
| RD | Hytrel | 63D | 2,100 | 4,200 | 150,000 | 0.8 | 0.14 | -1.5 ~ +3.0 | |
