カップリング

駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。

SJCシリーズ SJCシリーズ（Index）を見る

ジョータイプカップリング

  • SJC – 2D (.dwg)
  • SJC – 3D (.step)

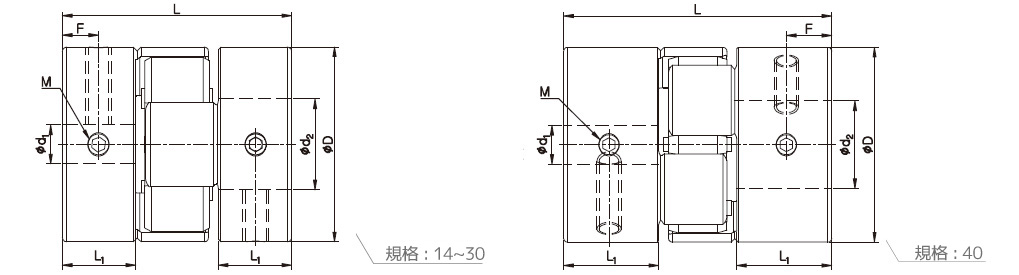

セットスクリュータイプ

規格及び性能
製品
番号		 CAD 寸法 (±0.3mm) 締結ボルト 常用
トルク
(N·m)		 最大
トルク
(N·m)		 最大
回転数
(min-1)		 慣性
モーメント
(kg·m2)		 ねじり
剛性
(N·m/rad)		 質量
(g)		 ミスアライメント許容値
D L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SJC-14-BL 14 22 7 3.5 M3 0.7 2 4 27,000 2.1×10-7 22 6.7 1 0.05 -0.2 ~ +0.6
SJC-14-GR 14 22 7 3.5 M3 0.7 2 4 27,000 2.1×10-7 25 6.7 1 0.05 -0.2 ~ +0.6
SJC-14-RD 14 22 7 3.5 M3 0.7 2.5 5 27,000 2.1×10-7 34 6.7 1 0.03 -0.2 ~ +0.6
SJC-20-BL 20 30 10 4.7 M3 0.7 4 8 19,000 1.0×10-6 50 18.3 1 0.07 -0.3 ~ +0.8
SJC-20-GR 20 30 10 4.7 M3 0.7 4 8 19,000 1.0×10-6 60 18.3 1 0.07 -0.3 ~ +0.8
SJC-20-RD 20 30 10 4.7 M3 0.7 6 12 19,000 1.0×10-6 74 18.3 1 0.05 -0.3 ~ +0.8
SJC-25-BL 25 31.3 10 5 M4 1.7 9 18 15,000 2.7×10-6 220 30 1 0.07 -0.4 ~ +1.0
SJC-25-GR 25 31.3 10 5 M4 1.7 9 18 15,000 2.7×10-6 260 30 1 0.07 -0.4 ~ +1.0
SJC-25-RD 25 31.3 10 5 M4 1.7 12 24 15,000 2.7×10-6 300 30 1 0.05 -0.4 ~ +1.0
SJCA-30-BL 30 35.3 11.3 5.6 M4 1.7 12 24 13,000 6.2×10-6 170 46 1 0.08 -0.4 ~ +1.0
SJCA-30-GR 30 35.3 11.3 5.6 M4 1.7 12 24 13,000 6.2×10-6 200 46 1 0.08 -0.4 ~ +1.0
SJCA-30-RD 30 35.3 11.3 5.6 M4 1.7 16 32 13,000 6.2×10-6 220 46 1 0.06 -0.4 ~ +1.0
SJCB-30-BL 30 44.7 16 7.3 M4 1.7 12 24 13,000 8.2×10-6 170 60 1 0.08 -0.4 ~ +1.0
SJCB-30-GR 30 44.7 16 7.3 M4 1.7 12 24 13,000 8.2×10-6 200 60 1 0.08 -0.4 ~ +1.0
SJCB-30-RD 30 44.7 16 7.3 M4 1.7 16 32 13,000 8.2×10-6 220 60 1 0.06 -0.4 ~ +1.0
SJCA-40-BL 40 55 19.5 9.3 M5 4 17 34 9,600 3.3×10-5 1,500 132 1 0.06 -0.5 ~ +1.2
SJCA-40-GR 40 55 19.5 9.3 M5 4 17 34 9,600 3.3×10-5 1,600 132 1 0.06 -0.5 ~ +1.2
SJCA-40-RD 40 55 19.5 9.3 M5 4 21 42 9,600 3.3×10-5 1,750 132 1 0.04 -0.5 ~ +1.2
SJCB-40-BL 40 66 25 11.6 M5 4 17 34 9,600 4.0×10-5 1,500 163 1 0.06 -0.5 ~ +1.2
SJCB-40-GR 40 66 25 11.6 M5 4 17 34 9,600 4.0×10-5 1,600 163 1 0.06 -0.5 ~ +1.2
SJCB-40-RD 40 66 25 11.6 M5 4 21 42 9,600 4.0×10-5 1,750 163 1 0.07 -0.5 ~ +1.2
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 周辺温度が30℃以上のときは温度補正係数で常用／最大トルク値を補正して下さい。
  • 最大トルク/常用トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプは締結力が弱いため、キー方式等をご利用下さい。）
標準内径
製品
番号		 標準内径 (d1, d2) (mm)
3 4 4.5 5 6 6.35 7 8 9 9.525 10 11 12 14 15 16 18
SJC□-14 ● ● ● ●
SJC□-20 ● ● ● ● ● ● ●
SJC□-25 ● ● ● ● ● ● ● ●
SJC□-30 ● ● ● ● ● ● ● ● ● ●
SJC□-40 ● ● ● ● ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。

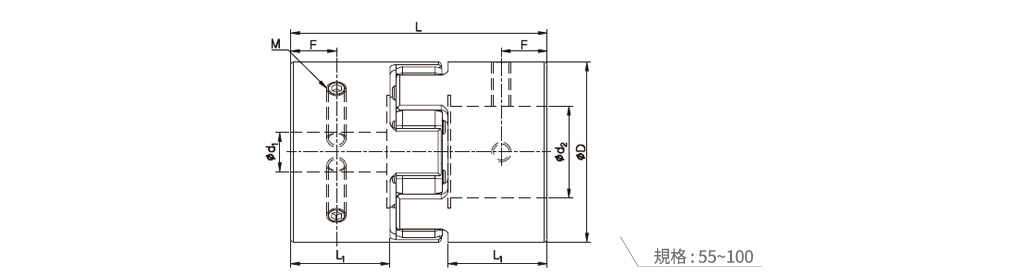

セットスクリュータイプ

規格及び性能
製品
番号		 CAD 寸法 (±0.3mm) 締結ボルト 常用
トルク
(N·m) 		最大
トルク
(N·m)		 最大
回転数
(min-1)		 慣性
モーメント
(kg·m2) 		ねじり
剛性
(N·m/rad) 		質量
(g)		 ミスアライメント許容値
D L L1 F サイズ 締結
トルク
(N·m)		 偏角
(˚)		 偏芯
(mm)		 エンド
プレー
(mm)
SJC-55-BL 55 78.3 30.3 14 M6 7 60 120 7,500 1.7×10-4 3,000 344 1 0.09 -0.5 ~ +1.4
SJC-55-DG 55 78.3 30.3 14 M6 7 60 120 7,500 1.7×10-4 4,500 344 1 0.08 -0.5 ~ +1.4
SJC-55-GR 55 78.3 30.3 14 M6 7 60 120 7,500 1.7×10-4 4,500 344 1 0.09 -0.5 ~ +1.4
SJC-55-RD 55 78.3 30.3 14 M6 7 75 150 7,500 1.7×10-4 6,000 344 1 0.06 -0.5 ~ +1.4
SJC-65-BL 65 90.3 35.3 17.2 M8 15 150 300 6,000 3.9×10-4 6,500 535 1 0.1 -0.6 ~ +1.5
SJC-65-DG 65 90.3 35.3 17.2 M8 15 150 300 6,000 3.9×10-4 8,500 535 1 0.09 -0.6 ~ +1.5
SJC-65-GR 65 90.3 35.3 17.2 M8 15 150 300 6,000 3.9×10-4 8,500 535 1 0.1 -0.6 ~ +1.5
SJC-65-RD 65 90.3 35.3 17.2 M8 15 180 360 6,000 3.9×10-4 10,000 535 1 0.08 -0.6 ~ +1.5
SJC-80-BL 80 114.2 45.2 21.7 M8 15 300 600 5,000 1.1×10-3 8,000 1,150 1 0.1 -0.6 ~ +1.5
SJC-80-DG 80 114.2 45.2 21.7 M8 15 300 600 5,000 1.1×10-3 12,000 1,150 1 0.09 -0.6 ~ +1.5
SJC-80-GR 80 114.2 45.2 21.7 M8 15 300 600 5,000 1.1×10-3 12,000 1,150 1 0.1 -0.6 ~ +1.5
SJC-80-RD 80 114.2 45.2 21.7 M8 15 380 760 5,000 1.1×10-3 14,000 1,150 1 0.08 -0.6 ~ +1.5
SJC-100-BL 104 140.2 56.2 27.3 M10 25 500 1,000 4,000 4.8×10-3 24,000 2,650 1 0.15 -0.6 ~ +2.0
SJC-100-DG 104 140.2 56.2 27.3 M10 25 500 1,000 4,000 4.8×10-3 24,000 2,650 1 0.12 -0.6 ~ +2.0
SJC-100-GR 104 140.2 56.2 27.3 M10 25 500 1,000 4,000 4.8×10-3 30,000 2,650 1 0.15 -0.6 ~ +2.0
SJC-100-RD 104 140.2 56.2 27.3 M10 25 600 1,200 4,000 4.8×10-3 40,000 2,650 1 0.1 -0.6 ~ +2.0
  • 慣性モーメント及び質量は、各製品番号における最大内径時の値です。
  • 周辺温度が30℃以上のときは温度補正係数で常用／最大トルク値を補正して下さい。
  • 最大トルク/常用トルクはカップリング自体の耐久性に影響する値です。（軸と内径穴の間で発生するスリップトルクとは関係ありません。セットスクリュータイプは締結力が弱いため、キー方式等をご利用下さい。）
標準内径
製品
番号		 標準内径 (d1, d2) (mm)
12 14 15 16 18 19 20 22 24 25 26 28 30 32 35 40 45 50 60
SJC-55 ● ● ● ● ● ● ● ● ● ● ● ●
SJC-65 ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-80 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SJC-100 ● ● ● ● ● ● ● ● ● ● ● ● ●
  • 使用軸の公差はh7を推奨します。
  • 非標準内径及び特殊公差の適用が可能です。（別途お問い合せ下さい。）
  • キー溝加工対応可能です。
