ボールねじ用サポートユニット
サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。
TMスクリュー用サポートユニット
TMスクリュー用サポートユニットの特徴
- 荷重支持 : ラジアル方向の静荷重支持に適した構造
- 耐久性 : ベアリングを複列構造にすることで疲労寿命を延ばし、安定した性能を維持可能
- 精密度 : ベアリング中心の誤差を最小限に抑え、高い位置決め精度を確保
TMスクリュー用サポートユニットの分類

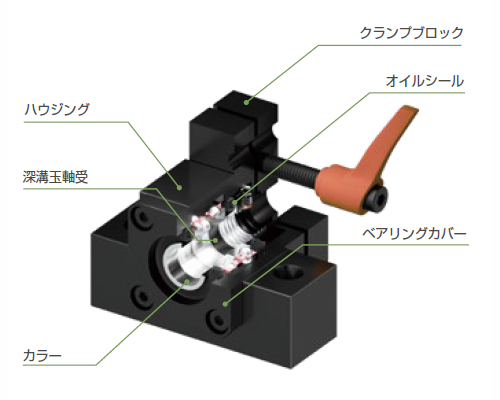

固定側
- クランプブロックのレバー操作で、簡単にスクリューの固定
- 全製品に予圧を設定し、ガタつきのない安定した支持
- オイルシールを標準装備し、潤滑漏れを最小化及び高い防塵効果
- ロックナット、カラーを標準付属

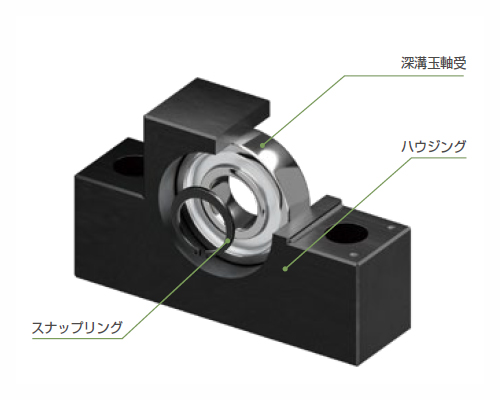

支持側
- 深溝玉軸受、スナップリングを標準付属
- ボールねじサポートユニットのEFシリーズを適用
Mスクリュー固定側軸端の推奨形状
| 製品番号 | ベアリング | d | A | B | ロックナット | E | F | S | |
|---|---|---|---|---|---|---|---|---|---|
| 製品番号 | 規格 M × pitch |
||||||||
| ET-8 | 608ZZ | 10~12 | 8 | 6 | RN-8 | M8 x 1/0.75 | 35 | 21.5 | 10 |
| ET-10 | 6000ZZ | 10~15 | 10 | 8 | RN-10 | M10 x 1/0.75 | 36 | 29.5 | 11 |
| ET-12 | 6001ZZ | 14~18 | 12 | 10 | RN-12 | M12 x 1 | 36 | 29.5 | 11 |
| ET-15 | 6002ZZ | 20 | 15 | 12 | RN-15 | M15 x 1 | 44 | 34 | 13 |
| ET-20 | 6204ZZ | 25~28 | 20 | 17 | RN-20 | M20 x 1 | 64 | 44 | 17 |
注文方法

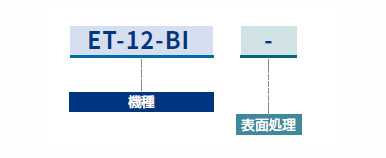

固定側

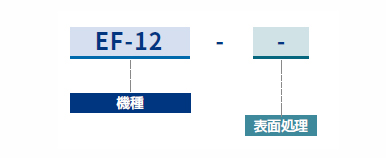

支持側
| 表面処理 | 表記 | 表面処理 |
|---|---|---|
| 無記号 | 黒色酸化被膜 | |
| RA | 低温黒色クロムメッキ（レイデント） |
