カップリング
駆動軸の動力とモーションを従動軸に伝達すると同時に非整列
(ミスアライメント）及びその他装備の性能低下要因
(振動、騒音、微細電流等）を吸収する動力伝達部品です。
SJC シリーズ (SJCP-T) SJCシリーズ（Index）を見る
ジョータイプカップリング（高精密／高速スピンドル用）
- 製品概要
-
規格／性能／CAD
テーパータイプ（高精密／高速スピンドル用）

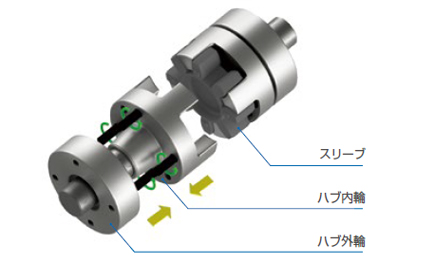

構造及び特徴
- 高精密・高速が要求されるスピンドル駆動系に最適
- 精密加工されたハブとスリーブの組合せにより、センタリング性に優れ、高精度の同心度を維持
- テーパー構造のハブ内輪・外輪の組合せが、ボルト締結により簡単に強力な締結力を発揮
特徴 1 高精密／高速回転に最適化
- 内径にIT6級公差を適用し、高精度の軸締結を実現
- 内・外径の振れ(Run-Out)を徹底管理し、回転振動を最小化
- 構造的な対称性と精密度の確保により、バランス性能を向上
特徴 2 信 頼性／組立効率
- 適正な組立力(Axial Assembly Force)を考慮した構造で、設置及びメンテナンスが容易
- 最適な予圧付与により、バックラッシュ制御及び駆動精密度が向上
- 優れた耐熱性・耐疲労性・耐衝撃性により、高い信頼性を実現
特徴 3 多様なスリーブオプション
振動吸収/減衰能力 高
機械的強度/剛性 高
耐熱性 高
- スリーブはトルク伝達のパラメーターで衝撃及び非整列吸収の役割をするジョーカップリングの性能において最も重要な要素です。
- スリーブの原料に使われる Hytrel®又はTPUが使用されます。HytrelはTPUより機械的強度、耐摩耗性、耐熱性に優れ、TPUは振動吸収/減衰効果に優れています。
- スリーブの種類は、材質の強度によって RD(Hytrel, Sh63D)とGR(Hytrel, Sh98A)、DG(TPU, Sh57D)、and BL(TPU, Sh98A)に分かれます。
※カスタム仕様事例
- 駆動軸・スピンドル軸との締結方式やはめあい公差など、お客様の仕様に合わせたカスタム製作が可能です。
- 高速回転に対応するためのバランシングタップ追加加工が可能です。
- その他（材質、形状、表面処理など）、様々な仕様についてのご相談も承ります。
テーパータイプ（高精密／高速スピンドル用）
規格及び性能
| 製品番号 | 寸法(±0.3mm) | 内径範囲 (mm) |
締結ボルト | 常用 トルク (N·m) |
最大 トルク (N·m) |
慣性 モーメント (kg·m2) |
ねじり 剛性 (N·m/rad) |
質量 (g) |
ミスアライメント許容値 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | L1 | 最小 | 最大 | サイズ | 数量 | 締結 トルク (N·m) |
偏角 (˚) |
偏芯 (mm) |
エンドプレー (mm) |
||||||
| SJCP-55T-BL-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 3,000 | 850 | 1 | 0.09 | -0.5 ~ +1.4 |
| SJCP-55T-DG-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 4,500 | 850 | 1 | 0.08 | -0.5 ~ +1.4 |
| SJCP-55T-GR-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 60 | 120 | 4.11×104 | 4,500 | 850 | 1 | 0.09 | -0.5 ~ +1.4 |
| SJCP-55T-RD-TH | 55 | 78 | 30 | 14 | 28 | M5 | 4 | 8 | 75 | 150 | 4.11×104 | 6,000 | 850 | 1 | 0.06 | -0.5 ~ +1.4 |
| SJCP-65T-BL-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 6,500 | 1,240 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-65T-DG-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 8,500 | 1,240 | 1 | 0.09 | -0.6 ~ +1.5 |
| SJCP-65T-GR-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 150 | 300 | 8.76×104 | 8,500 | 1,240 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-65T-RD-TH | 65 | 90 | 35 | 15 | 38 | M5 | 8 | 8 | 180 | 360 | 8.76×104 | 10,000 | 1,240 | 1 | 0.08 | -0.6 ~ +1.5 |
| SJCP-80T-BL-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 8,000 | 2,380 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-80T-DG-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 12,000 | 2,380 | 1 | 0.09 | -0.6 ~ +1.5 |
| SJCP-80T-GR-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 300 | 600 | 2.58×103 | 12,000 | 2,380 | 1 | 0.1 | -0.6 ~ +1.5 |
| SJCP-80T-RD-TH | 80 | 114 | 45 | 20 | 45 | M6 | 8 | 13 | 380 | 760 | 2.58×103 | 14,000 | 2,380 | 1 | 0.08 | -0.6 ~ +1.5 |
| SJCP-90T-BL-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 12,000 | 4,090 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-90T-DG-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 14,000 | 4,090 | 1 | 0.12 | -0.6 ~ +2.0 |
| SJCP-90T-GR-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 450 | 900 | 5.93×103 | 14,000 | 4,090 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-90T-RD-TH | 95 | 126 | 50 | 25 | 50 | M8 | 4 | 30 | 500 | 1,000 | 5.93×103 | 16,000 | 4,090 | 1 | 0.1 | -0.6 ~ +2.0 |
| SJCP-100T-BL-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 24,000 | 5,540 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-100T-DG-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 24,000 | 5,540 | 1 | 0.12 | -0.6 ~ +2.0 |
| SJCP-100T-GR-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 500 | 1,000 | 9.68×103 | 30,000 | 5,540 | 1 | 0.15 | -0.6 ~ +2.0 |
| SJCP-100T-RD-TH | 104 | 140 | 56 | 30 | 55 | M10 | 4 | 50 | 600 | 1,200 | 9.68×103 | 40,000 | 5,540 | 1 | 0.1 | -0.6 ~ +2.0 |
※ SJCPシリーズは注文製作にて供給致します。上記の規格表は参考用です。

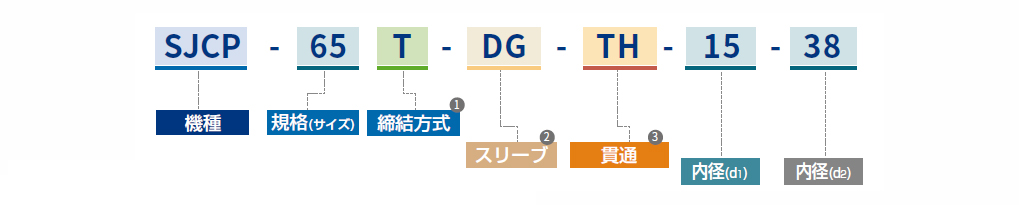

注文方法 テーパータイプ（高精密／高速スピンドル用）
① 締結方式
- T
- テーパータイプ
② スリーブ種類
- RD
- Hytrel, Sh63D
- GR
- Hytrel, Sh98A
- DG
- TPU, Sh57D
- BL
- TPU, Sh98A
③ 貫通
- 無記号
- 一般
- TH
- スリーブ貫通
