ボールねじ用サポートユニット

サポートユニットは、ボールねじの両軸端を精密に支持します。
（株）ソンイル機工は、規格別／荷重別／用途別に様々な製品を
提供することでお客様に貢献致します。

ボールねじ用サポートユニット（Index

サポートユニットの設置方法 カスタム仕様品の製作

高荷重用サポートユニット

HBKシリーズ

高荷重サポートユニット(HBK)
特徴
  • SWBKシリーズに比べ、より高い荷重に対応できる製品です。
  • ロックナットの締付トルクにより予圧が決まりますので、必ず推奨締付トルクを遵守してください。
  • グリース注入型を標準として提供致します。
  • 本製品にはロックナットが同梱されています。

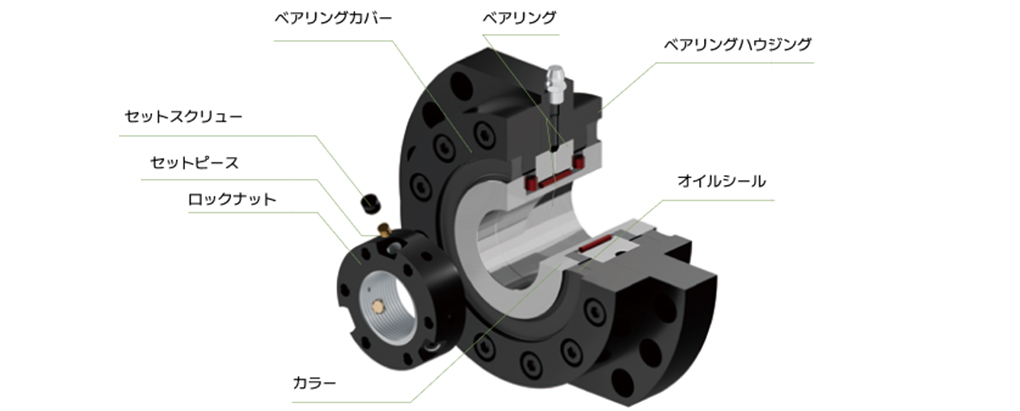

構造
ベアリングの構造
  • 円筒ころの広い接触面がラジアル荷重と一部のアキシアル荷重を同時に受け、構造的な 剛性を確保します。
  • 保持器がころの間隔を精密に保つことで、摩擦・発熱・騒音を低減し、高荷重・高トルク 条件下でも安定した回転を実現します。
  • ベアリングへ直接グリースを給脂できる設計により、長期間にわたり安定した 潤滑状態を維持します。

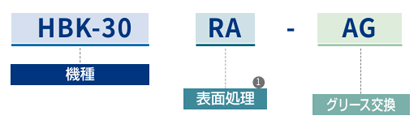

注文方法
①
表面処理		 表記 表面処理
無記号 黒色酸化被膜
RA 低温黒色クロムメッキ（レイデント）
グリース種類 標準 LG2 AFE-CA AFF HT-Z1 NBU-15 XL-600
表記 無記号 AG AE AF AH AN AX

※ グリース交換の詳細については、サポートユニットのカスタム仕様製作案内ページの内容をご参照ください。

HBKシリーズ 規格情報
Model Basic Load(Axial)
(N)		 Basic Load(Radial)
(N)		 Axial Rigidity
(N/㎛)		 Max. rpm
(min-1)		 Max. Starting
Torque (N·cm)		 Recommended Fastening
Torque (N·cm)
Dynamic Static Dynamic Static
HBK-30 90,400 216,200 18,100 32,900 3,100 1,300 140 75.4
HBK-40 101,800 266,100 26,000 56,500 3,800 1,200 180 104.7
HBK-50 163,000 453,000 35,600 64,400 5,300 1,100 360 178.5
Recommended Shape Of Ball Screw Shaft-End (Fixed Side)
Dimensions (mm) Lock-nut
d A Model E S Model Size
M x pitch
Ø25 – Ø28 17 SWBK-17 DF 81 23 HLRN-17 M17 x 1.0
DFD 96
20 SWBK-20 DF 81 23 HLRN-20 M20 x 1.0
DFD 96
Ø30 – Ø36 25 SWBK-25 DF 89 26 HLRN-25 M25 x 1.5
DFD 104
Ø40 30 SWBK-30 DF 89 26 HLRN-30 M30 x 1.5
DFD 104
HBK-30 89 26
Ø45 35 SWBK-35 DF 90 28 HLRN-35 M35 x 1.5
DFD 105
DFF 120
Ø50 – Ø55 40 SWBK-40 DF 92 30 HLRN-40 M40 x 1.5
DFD 107
DFF 122
HBK-40 101 30
Ø63 – Ø70 50 SWBK-50 DF 117 34 HLRN-50 M50 x 1.5
DFD 137
DFF 157
HBK-50 111 34
