TM스크류 서포트 유니트

TM스크류용 서포트 유니트의 특징
  • 하중 지지: 레디얼 방향의 정하중 지지에 적합한 구조
  • 내구성: 베어링을 2열 구조로 구성하여 피로수명이 증가되고 안정적 성능 유지 가능
  • 정밀도: 베어링 중심의 오차를 최소화하여 위치 정밀도 확보
TM스크류용 서포트 유니트의 분류

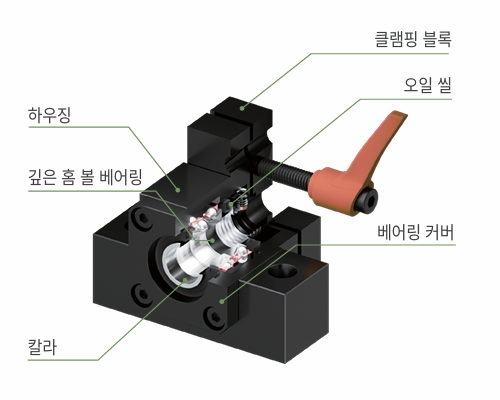

고정측

  • 클램핑 블록 레버 조작만으로 간단한 스크류 고정
  • 전 제품 예압 설정으로 흔들림 없는 안정적 지지
  • 오일씰 기본 적용으로 윤활 손실 최소화 및 높은 방진 효과
  • 로크너트, 칼라 기본 제공

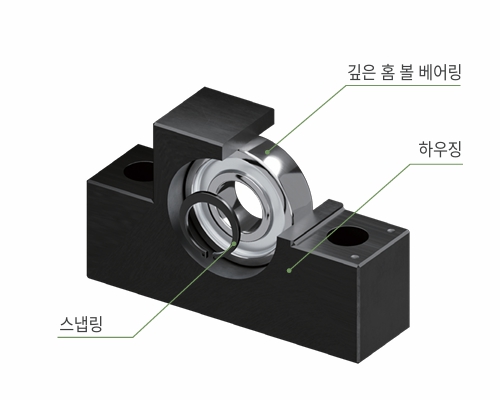

지지측

  • 깊은 홈 볼 베어링과 스냅링이 함께 판매됨
  • 볼스크류 서포트 유니트 EF series 적용

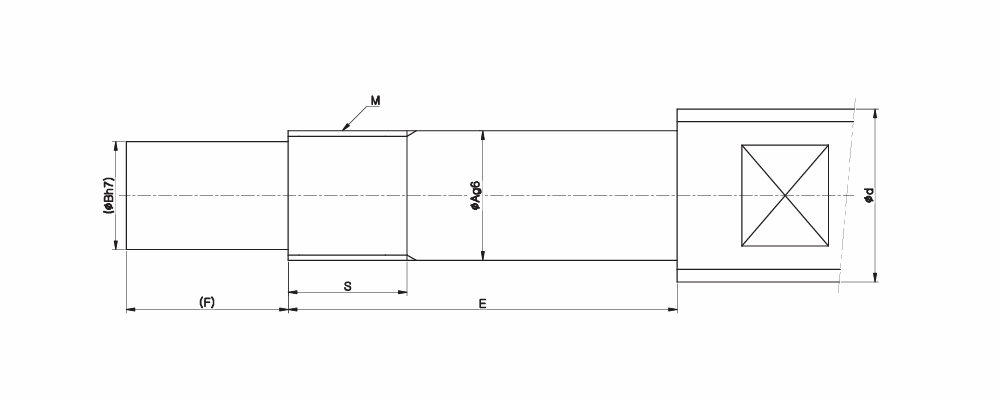

TM스크류 고정측 축단의 권장 형상
품명 베어링 d A B 로크너트 E F S
제품 번호 규격
M × pitch
ET-8 608ZZ 10~12 8 6 RN-8 M8 x 1/0.75 35 21.5 10
ET-10 6000ZZ 10~15 10 8 RN-10 M10 x 1/0.75 36 29.5 11
ET-12 6001ZZ 14~18 12 10 RN-12 M12 x 1 36 29.5 11
ET-15 6002ZZ 20 15 12 RN-15 M15 x 1 44 34 13
ET-20 6204ZZ 25~28 20 17 RN-20 M20 x 1 64 44 17

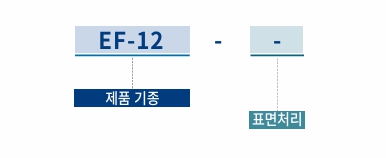

주문 방법

고정측

지지측

표면처리 표기 표면처리
무기호 흑색산화피막
RA 저온흑색크롬도금(레이던트)
