볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

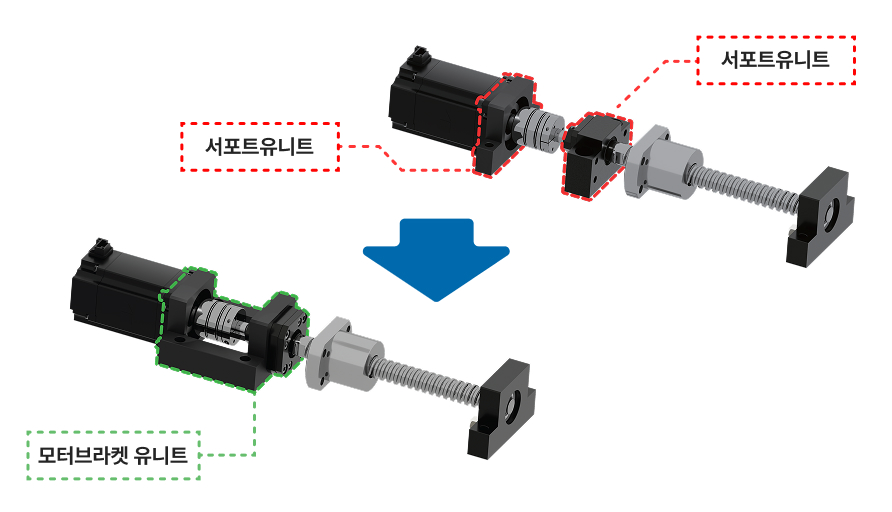

모터브라켓 유니트
(주)성일기공은 일체형 모터 마운팅으로 설계를 간소화하고, 조립 오차를 최소화 한 고정밀 조립 솔루션을 제공합니다.
구조

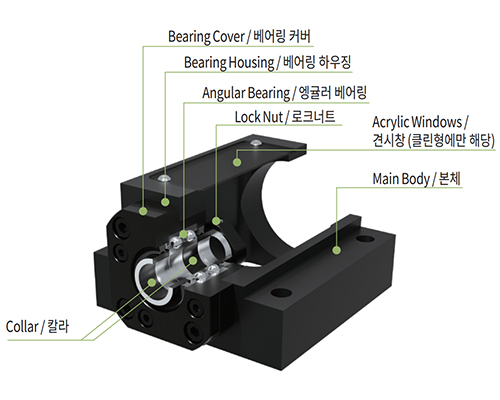

고정측
- 전 제품 예압이 부여되어 흔들림이 없고 정밀도가 높음
- 다양한 형태의 제품 제공
- – 서포트유니트 결합 및 일체형
- – 클린타입 및 오픈타입
- 고정도 로크너트와 칼라(스페이서) 함께 제공

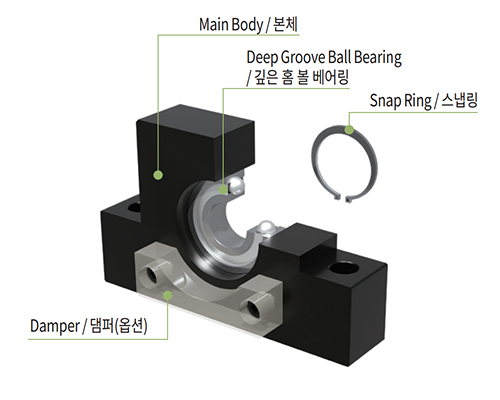

지지측
- 깊은 홈 볼 베어링과 스냅링 함께 제공
- 댐퍼 부착형 옵션 선택 가능
베어링 조합
1. 엥귤러 베어링 조합의 종류
- 배면조합(DB) : 작용점의 거리가 길어 모멘트 하중이 작용하는 경우 강성이 높으나, 내부하중이 증가하여 조기 플레이킹 등의 손상이 일어나기 쉽다. 사용자가 로크너트를 잠글때 부여하는 토크에 따라 예압이 결정된다.
- 정면조합(DF) : 작용점 거리가 짧아, 모멘트 하중에 대한 부하를 견디는 능력이 떨어지지만, 조립 오차 등의 흡수 능력이 좋다. 서포트 유니트 제조사가 베어링 커버를 조립할 때 예압이 결정되어 소비자는 손쉽게 사용이 가능하다.
2. 성일기공 서포트 유니트의 베어링 조합
- 정면조합(DF)을 표준으로 적용합니다.
- 배면조합(DB)이 필요하신 경우 고객센터로 문의 바랍니다.
