볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

Support Unit: ET SERIES (TM스크류용)

  • ET-2D (.dwg)
  • ET-3D (.step)

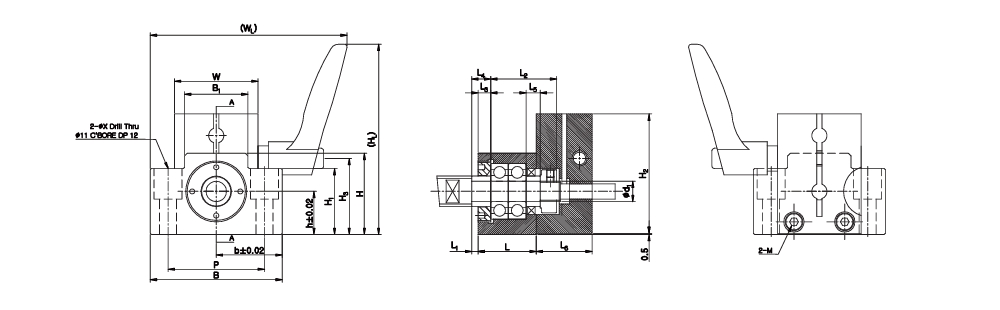

ET-8

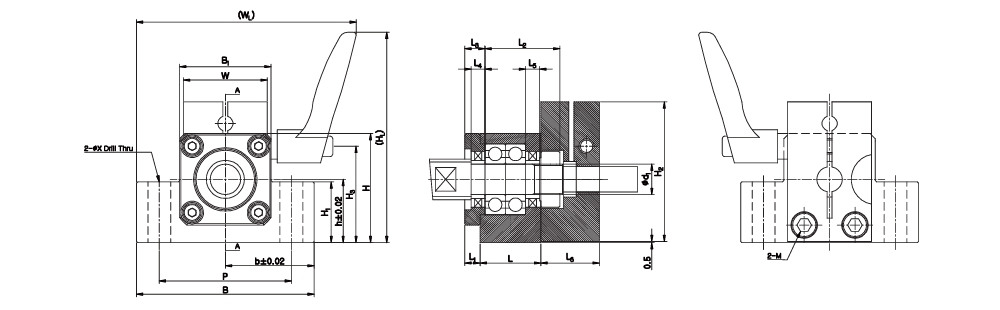

ET-10 ~ ET-20
규격 정보
제품번호 CAD 본체 클램핑블럭 칼라 NUT
d1 L L1 L2 L3 B H b h B1 W H1 P X L6 H2 H3 WL WH 조립볼트 L4 L5
ET-8-BI 8 23 2.5 26 5 52 32 26 17 25 33 26 38 6.6 22 47.5 30 77.5 75 M4 7.5 5.5 RN-8
ET-10-BI 10 24 6 29.5 8 70 43 35 25 26 33 24 52 9 23 55 37.5 86.5 83 M6 5.5 5.5 RN-10
ET-12-BI 12 24 6 29.5 8 70 43 35 25 36 33 24 52 9 23 55 37.5 86.5 83 M6 5.5 5.5 RN-12
ET-15-BI 15 25 8 32 8 80 50 40 30 41 33 25 60 11 25 60 44.5 91.5 90 M6 10 6 RN-15
ET-20-BI 20 42 10 50 14 95 58 47.5 30 56 52 25 75 11 34 78 47 127.5 125.5 M6 11 11 RN-20

※ 적용되는 레버는 조달/수급 상황에 따라 변경될 수 있습니다.
