볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.
일반 하중용 서포트유니트

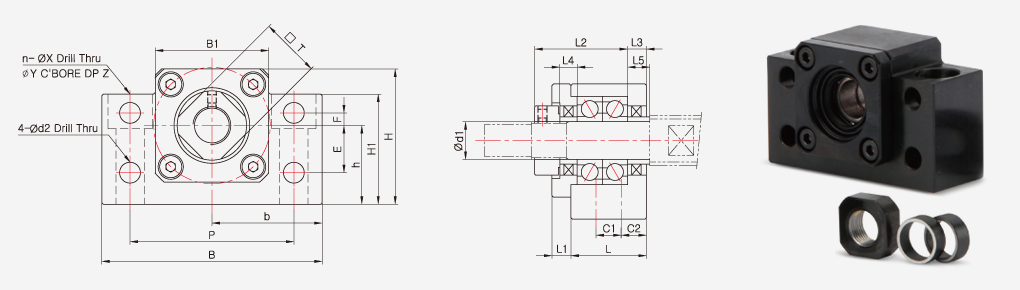

규격 정보
| 제품 번호 | CAD | 주요 치수(mm) | 질량 (g) |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 칼라 | |||||||||||||||||||||||||
| d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | E | F | P | C1 | C2 | d2 | n | X | Y | Z | □T | L4 | L5 | |||
| AK-8 |  |
8 | 20 | 3 | 24.5 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 10 | 4 | 38 | – | 10 | 5.5 | 2 | 6.6 | 11 | 12 | 14 | 4 | 4 | 190 |
| AK-10 | |
10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 35 | 15 | 4 | 52 | – | 12 | 6.6 | 2 | 9 | 14 | 11 | 16 | 5.5 | 5.5 | 450 |
| AK-12 | |
12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 35 | 15 | 4 | 52 | – | 12 | 6.6 | 2 | 9 | 14 | 11 | 19 | 5.5 | 5.5 | 440 |
| AK-15 | |
15 | 25 | 6 | 36 | 5 | 80 | 50 | 40 | 30 | 41 | 40 | 15 | 4 | 60 | – | 12.5 | 6.6 | 2 | 11 | 17 | 15 | 22 | 10 | 10 | 570 |
| AK-20 | |
20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 45 | – | – | 75 | 22 | 10 | – | 4 | 11 | 17 | 15 | 30 | 11 | 11 | 1400 |
