볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

일반 하중용 서포트유니트

제품개요
  • BK,BF-2D (.dwg)
  • BK,BF-3D (.step)
BF Series (지지측)

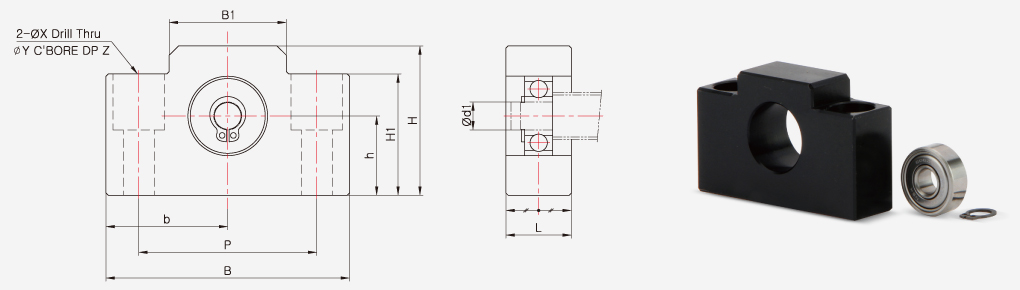

BF-6 ~ BF-8

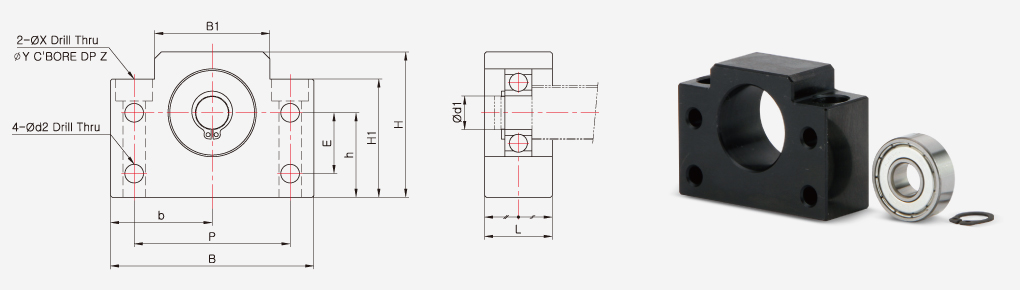

BF-10 ~ BF-40
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)		 스냅링 베어링
본체
d1 L B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BF-6/BF-8 6 14 52 32 26 17 25 26 – 38 – 6.6 11 12 120 C6 606ZZ
BF-10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 260 C8 608ZZ
BF-12 10 20 60 43 30 25 34 35 18 46 5.5 6.6 10.8 6.5 270 C10 6000ZZ
BF-15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5 310 C15 6002ZZ
BF-17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5 680 C17 6203ZZ
BF-20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5 710 C20 6004ZZ
BF-25 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11 1340 C25 6205ZZ
BF-30 30 32 128 89 64 51 76 78 33 102 11 14 20 13 1880 C30 6206ZZ
BF-35 35 32 140 96 70 52 88 79 35 114 11 14 20 13 2080 C35 6207ZZ
BF-40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5 3100 C40 6208ZZ
