볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

일반 하중용 서포트유니트

제품개요
  • CK,CF-2D (.dwg)
  • CK,CF-3D (.step)

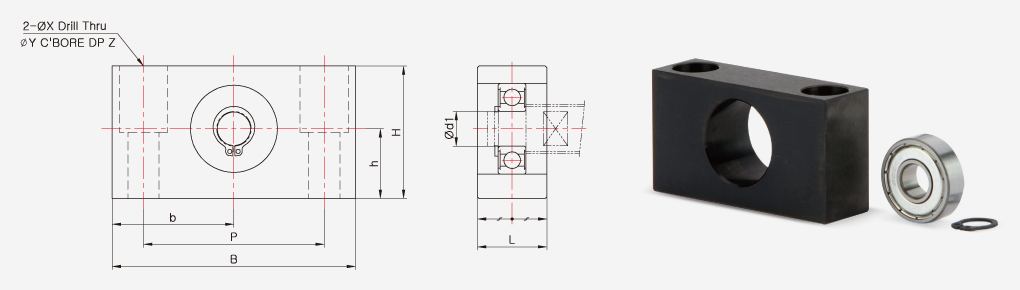

CF Series (지지측)
CF-8 ~ CF-15
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)		 스냅링 베어링
본체
d1 L B H b±0.02 h±0.02 P X Y Z
CF-8 6 16 62 31 31 15.5 46 9 14 18 165 C6 606ZZ
CF-10 10 20 70 38 35 20 52 9 14 19 285 C10 6000ZZ
CF-12 10 20 70 38 35 20 52 9 14 19 285 C10 6000ZZ
CF-15 15 20 80 42 40 22 60 9 14 23 355 C15 6002ZZ
