볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

일반 하중용 서포트유니트

제품개요
  • CK,CF-2D (.dwg)
  • CK,CF-3D (.step)

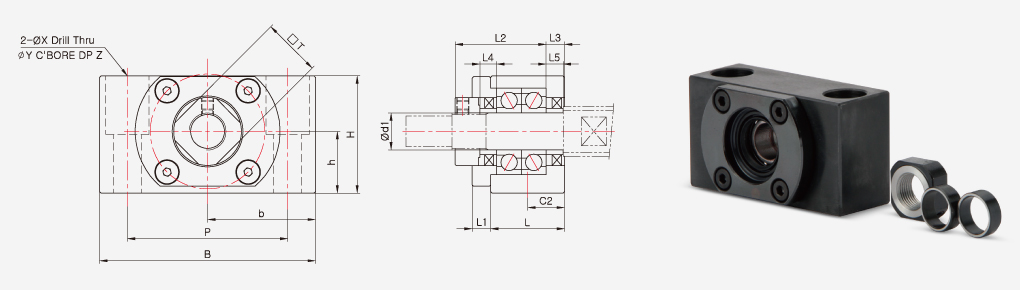

CK Series (고정측)
CK-8 ~ CK-15
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)
본체 칼라
d1 L L1 L2 L3 B H b±0.02 h±0.02 P C2 X Y Z □T L4 L5
CK-8 8 21.5 4 26.5 3.5 62 31 31 15.5 46 11 9 14 18 14 6 6 260
CK-10 10 24 6 29.5 6 70 38 35 20 52 12 9 14 19 16 5.5 5.5 430
CK-12 12 24 6 29.5 6 70 38 35 20 52 12 9 14 19 19 5.5 5.5 430
CK-15 15 25 6 38 5 80 42 40 22 60 12.5 11 17 23 22 10 10 540
