볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

일반 하중용 서포트유니트

제품개요
  • EK, EF-2D (.dwg)
  • EK, EF-3D (.step)
EF Series (지지측)
EF-6 ~ EF-8
EF-10 ~ EF-25

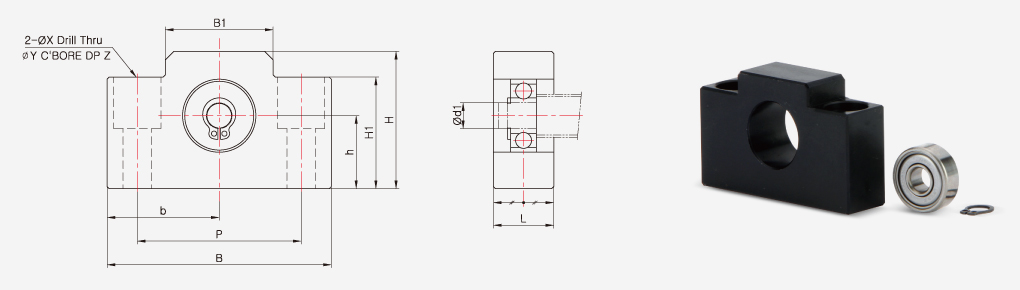

규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)		 스냅링 베어링
본체
d1 L B H b±0.02 h±0.02 B1 H1 P X Y Z
EF-6 6 12 42 25 21 13 18 20 30 5.5 9.5 11 60 C6 606ZZ
EF-8 6 14 52 32 26 17 25 26 38 6.6 11 12 120 C6 606ZZ
EF-10 8 20 70 43 35 25 36 24 52 9 – – 300 C8 608ZZ
EF-12 10 20 70 43 35 25 36 24 52 9 – – 280 C10 6000ZZ
EF-15 15 20 80 50 40 30 41 25 60 9 – – 320 C15 6002ZZ
EF-20 20 26 95 58 47.5 30 56 25 75 11 – – 570 C20 6204ZZ
EF-25 25 30 105 68 52.5 35 66 25 85 11 – – 880 C25 6205ZZ
