일반 하중용 서포트유니트

제품개요
  • FK,FF-2D (.dwg)
  • FK,FF-3D (.step)
FF Series (지지측)

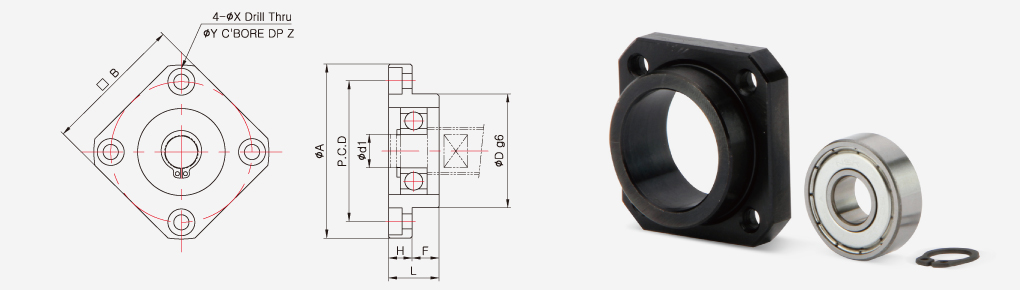

FF-6 ~ FF-30
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)		 스냅링 베어링
본체
d1 L H F D A P.C.D □B X Y Z
FF-6/FF-8 6 10 6 4 22 36 28 28 3.4 6.5 3 30 C6 606ZZ
FF-10 8 12 7 5 28 43 35 35 3.4 6.5 4 60 C8 608ZZ
FF-12 10 15 7 8 34 52 42 42 4.5 8 4 100 C10 6000ZZ
FF-15 15 17 9 8 40 63 50 52 5.5 9.5 5.5 140 C15 6002ZZ
FF-17 17 20 11 9 50 77 62 61 6.6 11 6.5 290 C17 6203ZZ
FF-20 20 20 11 9 57 85 70 68 6.6 11 6.5 380 C20 6204ZZ
FF-25 25 24 14 10 63 98 80 79 9 14 8.5 590 C25 6205ZZ
FF-30 30 27 18 9 75 117 95 93 11 17.5 11 930 C30 6206ZZ

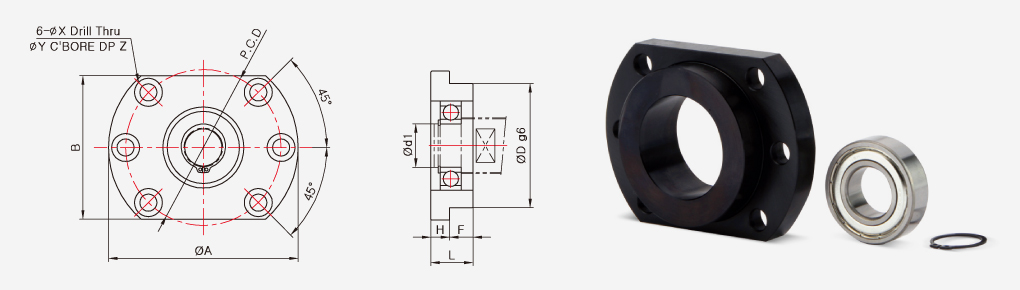

FF-25D, FF-30D

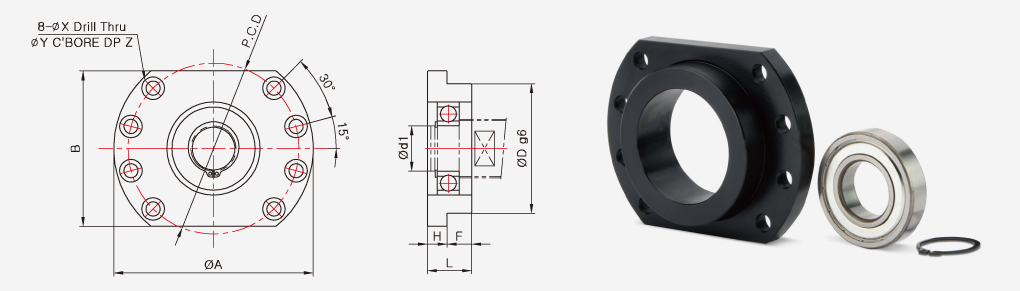

FF-35, FF-40
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)		 스냅링 베어링
본체
d1 L H F D A P.C.D □B X Y Z
FF-25D 25 30 15 15 80 122 100 92 11 18 11 1400 C25 6205ZZ
FF-30D 30 32 15 17 90 138 116 106 11 18 11 1800 C30 6206ZZ
FF-35 35 34 15 19 100 154 132 120 11 17.5 11 2050 C35 6207ZZ
FF-40 40 36 18 18 120 176 150 128 14 20 13 3050 C40 6208ZZ
